什么是超五类网线，超五类网线什么意思



超五类网线执行标准



YD/T 1019-2001《数字通信用实心聚烯烃绝缘水平对绞电缆》





超五类网线典型应用



最高支持传输速率达 的高速局域网络的应用，或用于对抗噪性要求高的地方。





超五类网线应用范围



（1）1000BASE-T以太网（1000Mbps），以及数据传输率达2.4Gbps的其它LAN协议的操作；

（2）全部速度达2.4Gbps 的异步传输方式（ATM）100Mbps的TP-PMD；

（3）100Mbps的TP-PMD，100Mbps的以太网（100BASE-T）；

（4）宽带和基带视频传输(在550MHz时可提供77个频道)；

（5）最宽的频带宽度和余量，可用于较恶劣环境的应用，或噪音的环境中；

（6）对于同时传送的并行传输协议，优化了其传输参数的平衡性；向下兼容五类网络系统的所有应用



注意事项

1、产品安装温度为：0℃-+50℃。

2、电缆安装的最小弯曲半径不得小于8倍电缆直径；

3、使用频率：0-100MHZ；

4、传输距离最大不能超过100米；

5、电缆应存贮在干燥通风、远离火源的地方。





室内超五类非屏蔽数据电缆产品规格书



深圳市北隆光电科技有限公司
室内超五类非屏蔽数据电缆产品规格书
规格型号:CAT5E-4*2*0.50  HSYV5E-4*2*0.50

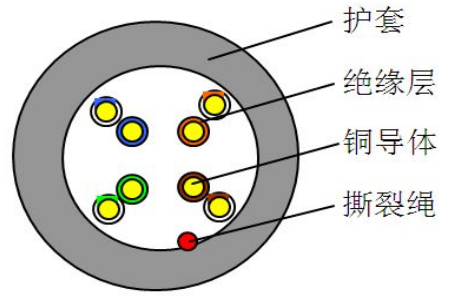

结 构	描 述
导体： 材料：实心退火软圆铜线 导体直径(mm)：0.50±0.01   绝缘： 材料：聚乙烯 绝缘外径(mm)：0.88±0.05   绞对： 线对色谱 1．白(蓝)、蓝 2．白(桔)、桔 3．白(绿)、绿 4．白(棕)、棕 绞对节距≤25mm   成缆结构：1*4 排列顺序：蓝桔绿棕   护套： 颜色：灰色 材料：PVC 护套标称厚度(mm)：0.55±0.1 撕裂绳：630D 电缆标称外径(mm)： 5.0±0.2	实心退火软圆铜线 聚乙烯 绝缘 放置一根撕裂绳 PVC护套料
	性 能
	电气性能 (20℃) 单根导体直流电阻最大值 95Ω/km 线对直流电阻不平衡，最大值 2% 导体间介电强度，DC，1min 1KV/1min 工作电容 最大值 56nF/km 绞对： 绝缘线芯断线、混线 不断线，不混线   机械性能 (20℃) 绝缘抗张强度≥16MPa 绝缘断裂伸长率≥300％ 护套抗张强度≥13.5MPa 护套断裂伸长率≥150％ 老化时间及温度：168h*100±2℃ 老化后护套抗张强度≥12.5MPa 老化后护套断裂伸长率≥125％ 绝缘的可剥离性：不损伤绝缘、导体



室内超五类非屏蔽数据电缆产品传输特性:
频率	特性 阻抗	相时延	衰减	近端 串音	近串 功率和	等电 位远串	等电平远 串功率和	回波 损耗
	Ω	（ns/ 100m）	(dB/ 100m)	(dB/ 100m)	(dB)	(dB/ 100m)	(dB)	(dB)
4	100 ±15	552	4.0	56.3	53.3	52.0	49.0	23.0
8		547	5.8	51.8	48.8	45.9	42.9	24.5
10		545	6.5	50.3	47.3	44.0	41.0	25.0
16		543	8.2	47.2	44.2	39.9	36.9	25.0
20		542	9.3	45.8	42.8	38.0	35.0	25.0
25		541	10.4	44.3	41.3	36.0	33.0	24.3
31.25		540	11.7	42.9	39.9	34.1	31.1	23.6
62.5		539	17.0	38.4	35.4	28.1	25.1	21.5
100		538	22.0	35.3	32.3	24.0	21.0	20.1

以上传输特性满足标准YD/T1019-2013
