六类配线架 24口六类配线架

分类: 专业知识 发布时间:22-06-09 浏览量:126

六类配线架 24口六类配线架 六类配线架执行标准 六类配线架价格 配线架规格

六类配线架 24口六类配线架插图

六类配线架产品应用:



综合布线系统中,配线架适用于设备间的水平布线或设备端接,以及集中点的互配端接。 坚固及易于安装的设计,减少安装与操作费用,较大的正面标识空间方便端口识别,便于管理,符合 19″机架安装标准





六类配线架技术指标:



1、满足六类传输标准,符合千兆以太网应用系统,适用于设备间与工作区的通讯插座连。

2、独特的线路板线对平衡设计,减少干扰,通过余量高

3、所有插座都具备 T568A 和 T568B 两种通用线序,通用线序标签清晰注于模块上,便于准确快速地完成端接

4、端接口外壳材料采用高密度聚碳酸脂,IDC打线柱夹子为磷青铜,保证大于250次的端接

5、铁架为1.6MM厚度喷塑

6、端接的打线卡口45度角设计,保障更可靠的接触点

7、后部的端接保护帽具有扣锁式设计,可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护

8、使用标准合适的110型或科龙性打线工具

9、具有向后兼容性可向下兼容CAT5E及更低类别的系统,避免用户的投资损失

10、接触针采用高低针设计,实现最大限度的线对平衡

11、内针连接方式为8P8C, 材质为:磷青铜;镀金:3U-50U

12、坚固和易于安装的设计减少安装和操作成本

13、全新的表面塑胶全包设计美观大方

14、兼容19英寸设备机架、机柜和墙装支架

15、所有端口线架前后均有标号,前端大型标签位置方便客户的端口标识

16、背面具有可扎的线缆理线系统,性能更可靠,外观更整洁

17、黑色的外观可与其他的任何机房设备相结合





六类配线架选型参考



产品描述 产品

颜色

备注
六类非屏蔽整体式配线架24口 黑色 后置理线器
六类非屏蔽模块化配线架24口 黑色 后置理线器
六类屏蔽整体式配线架24口 黑色 后置理线器
六类屏蔽模块化配线架24口 黑色 后置理线器

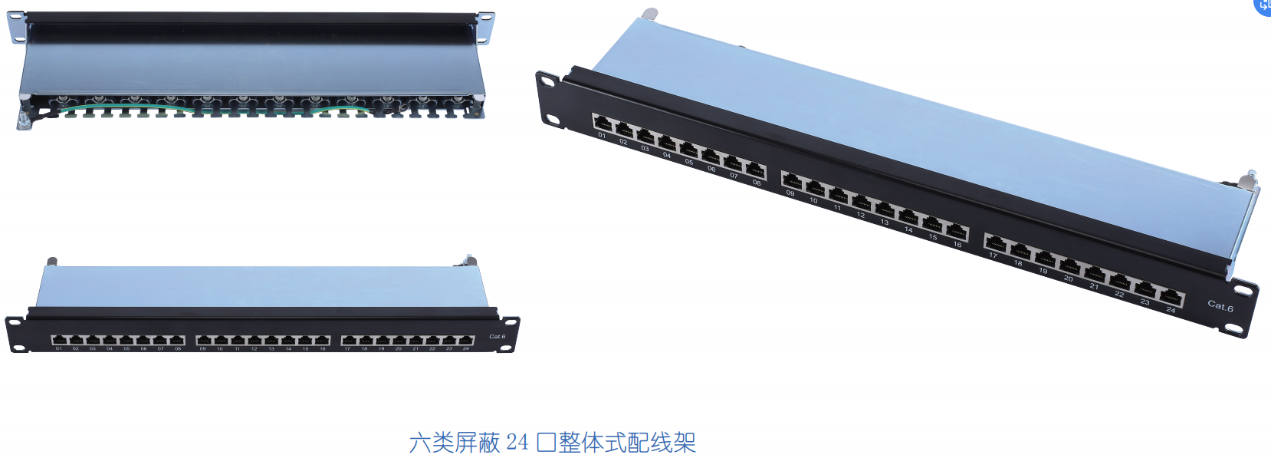

六类屏蔽24口整体式配线架

六类配线架 24口六类配线架插图1

六类屏蔽24口整体式配线架产品特点



系统性能满足 UL444、TIA/EIA 568B.2-1、ISO/IEC11801规定的六类标准

外壳采用优质冷轧钢板,高质感雾面喷塑处理

兼容 T568A/B 打线方式

背后采用110接线端子 , 兼容22到26线规的线缆

高强度钢制面板,黑色喷涂,配置可拆卸的后理线架

信道带宽达到250MHz

向下兼容传统Cat.3类/5e类系统

执行标准:YD/T926.3-2009、ANSI/TIA-568-B、ANSI/TIA/EIA-606-A、IEC 60603-7、ISO/IEC 11801 ClassE





六类屏蔽24口整体式配线架材料



架体材料:冷轧钢板锌合金

外壳材料:冷轧钢板

触点材料:铜镍合金

镀层材料:镀金50μ

模块材料:PC(聚碳酸酯),锌合金





六类屏蔽24口整体式配线架物理参数



工作温度:-10℃到60℃

储存温度:-40℃到70℃

插拔寿命:>750次



六类屏蔽24口整体式配线架电气参数

绝缘电阻:500MΩ/100VDC

最大触点电阻:≤20mΩ

最大接点电阻:≤2.5mΩ

最大传输阻抗:160mΩ(150m)

最大通过电流:≤1.5A

介电强度:1000V







六类非屏蔽24口整体式配线架

六类配线架 24口六类配线架插图2

六类非屏蔽24口整体式配线架产品特点



系统性能满足UL444、TIA/EIA 568B.2-1、ISO/IEC11801规定的六类标准

外壳采用优质冷轧钢板,高质感雾面喷塑处理

兼容T568A/B打线方式

背后采用110接线端子,兼容22到26线规的线缆

高强度钢制面板,黑色喷涂,配置可拆卸的后理线架

信道带宽达到250MHz

向下兼容传统Cat.3类/5e类系统

执行标准:YD/T926.3-2009、ANSI/TIA-568-B、ANSI/TIA/EIA-606-A、IEC60603-7、ISO/IEC 11801 ClassE





六类非屏蔽24口整体式配线架材料



架体材料:冷轧钢板

面板材料:冷轧钢板,PC(聚碳酸酯)

触点材料:铜镍合金

镀层材料:镀金 50μ

模块材料:PC(聚碳酸酯)





六类非屏蔽24口整体式配线架物理参数



工作温度:-10℃到60℃

储存温度:-40℃到70℃

插拔寿命:>750次





六类非屏蔽24口整体式配线架电气参数



绝缘电阻:500MΩ/100VDC

最大触点电阻:≤20mΩ

最大接点电阻:≤2.5mΩ

最大传输阻抗:160mΩ(150m)

最大通过电流:≤1.5A

介电强度:1000V







六类非屏蔽48口整体式配线架

六类配线架 24口六类配线架插图3

六类非屏蔽48口整体式配线架产品特点



系统性能满足 UL444、TIA/EIA 568B.2-1、ISO/IEC11801规定的六类标准

外壳采用优质冷轧钢板,高质感雾面喷塑处理

兼容T568A/B打线方式

背后采用110接线端子,兼容22到26线规的线缆

高强度钢制面板,黑色喷涂,配置可拆卸的后理线架

信道带宽达到250MHz

向下兼容传统Cat.3类/5e类系统

执行标准:YD/T926.3-2009、ANSI/TIA-568-B、ANSI/TIA/EIA-606-A、IEC60603-7、ISO/IEC11801 ClassE





六类非屏蔽48口整体式配线架材料



架体材料:冷轧钢板

面板材料:冷轧钢板,PC(聚碳酸酯)

触点材料:铜镍合金

镀层材料:镀金 50μ

模块材料:PC(聚碳酸酯)





六类非屏蔽48口整体式配线架物理参数



工作温度:-10℃到60℃

储存温度:-40℃到70℃

插拔寿命:>750次





六类非屏蔽48口整体式配线架电气参数



绝缘电阻:500MΩ/100VDC

最大触点电阻:≤20mΩ

最大接点电阻:≤2.5mΩ

最大传输阻抗:160mΩ(150m)

最大通过电流:≤1.5A

介电强度:1000V







六类屏蔽24口模块化配线架

六类配线架 24口六类配线架插图4

六类屏蔽24口模块化配线架产品特点



系统性能满足 UL444、TIA/EIA 568B.2-1、ISO/IEC11801规定的硬件链接标准

配置可拆卸的后理线架

提供24个Keystone接口

可根据现场适配,超五类,六类,超六类,非屏蔽铜缆模块也可以通过转接板卡适配LC、SC、ST、FC光纤适配器,搭配预端接光缆使用

配合宽理线器,可实现安装容纤盘,与室内光缆进行熔接处理,最大单架可以容纳48芯

执行标准:YD/T926.3-2009、ANSI/TIA-568-B、ANSI/TIA/EIA-606-A、IEC 60603-7、ISO/IEC11801





六类屏蔽24口模块化配线架材料



架体与导流板材料:冷轧钢板

面板材料:PC 喷塑磨砂处理

触点材料:铜镍合金

镀层材料:镀金50μ

模块材料:锌合金,PC(聚碳酸酯)





六类屏蔽24口模块化配线架物理参数



工作温度:-20℃到75℃

储存温度:-40℃到 70℃

插拔寿命:>750次





六类屏蔽24口模块化配线架电气参数



绝缘电阻:500MΩ/100VDC

介电强度:1000V







Keystone模块化非屏蔽六类24口配线架

六类配线架 24口六类配线架插图5

Keystone模块化非屏蔽六类24口配线架产品特点



系统性能满足 UL444、TIA/EIA 568B.2-1、ISO/IEC11801规定的硬件链接标准

配置可拆卸的后理线架

提供24个Keystone接口

可根据现场适配,超五类,六类,超六类,非屏蔽铜缆模块也可以通过转接板卡适配LC、SC、ST、FC光纤适配器,搭配预端接光缆使用

配合宽理线器,可实现安装容纤盘,与室内光缆进行熔接处理,最大单架可以容纳48芯

执行标准:YD/T926.3-2009、ANSI/TIA-568-B、ANSI/TIA/EIA-606-A、IEC60603-7、ISO/IEC11801





Keystone模块化非屏蔽六类24口配线架材料



架体材料:冷轧钢板

面板材料:PC喷塑磨砂处理

触点材料:铜镍合金

镀层材料:镀金50μ

模块材料:PC(聚碳酸酯)





Keystone模块化非屏蔽六类24口配线架物理参数



工作温度:-20℃到75℃

储存温度:-40℃到70℃

插拔寿命:>750次





Keystone模块化非屏蔽六类24口配线架电气参数



绝缘电阻:500MΩ/100VDC

介电强度:1000V
