光纤光缆概述

分类: 专业知识 发布时间:22-03-20 浏览量:814

光纤光缆基本知识,光通信知识培训





1、光纤的基本知识



光纤基础知识培训-光纤发展史



1966年“光纤之父”高锟博士首次提出光纤通信的想法。

1970年贝尔研究所林严雄在室温下可连续工作的半导体激光器。

1970年康宁公司的卡普隆(Kapron) 之作出损耗为20dB/km石英光纤。

1977年芝加哥第一条45Mb/s的商用线路。





光纤基础知识培训-光纤结构



纤芯         core:折射率较高,用来传送光;

包层    coating:折射率较低,与纤芯一起形成全反射条件;

保护套  jacket:强度大,能承受较大冲击,保护光纤。





光纤基础知识培训-光纤通信优缺点



光纤通信优点:

损耗低,

大容量,

中继距离长,

保密性强,

体积小,

重量轻,

光纤的原材料取之不竭。

光纤通信缺点:

易折断,

连接困难,

怕弯曲。





光纤基础知识培训-光纤分类



光纤的完整名称叫做光导纤维英文名是 OPTIC FIBER,也有叫OPTICAL FIBER的,是用纯石英(玻璃)以特别的工艺拉成比头发还细中间有介质的玻璃管,可以在很短的时间内传递巨大数量的信息。光纤分多模光纤(MM)和单模光纤(SM)

1.按材料分类:

①玻璃光纤:纤芯与包层都是玻璃,损耗小,传输距离长,成本高;

②胶套硅光纤:纤芯是玻璃,包层为塑料,特性同玻璃光纤差不多,成本较低;

③塑料光纤:纤芯与包层都是塑料,损耗大,传输距离很短,价格很低。多用于家电、音响,以及短距的图像传输。

2.按传输距离分类

① 多模光纤的纤芯直径为50um~62.5um,包层外直径125um,适用于短距离传输(500M-2KM);

② 单模光纤的纤芯直径为8.3um,包层外直径125um,多用于中长距离传输(20KM-120KM)。



单模光纤

G657   B6a\B6b

G652B   B1.1

G652D   B1.3

G653      B2

G654      B1.2

G655       B4

多模光纤

A1b   62.5/125    OM1        千兆传输275米

A1a   50/125       OM2        千兆传输500米

A1a   50/125       OM3        万兆传输150-300米

A1a   50/125       OM4      万兆传输550米





2、光缆的基本分类



应用环境 :  室内缆、室外缆

敷设方式: 架空光缆、管道光缆、 直埋光缆

光缆结构:中心束管式、层绞式、带状

。。。。。。。。。。。。。。。。。

光缆选型应注意的问题:

光纤类型? 芯数? 应用环境? 敷设方式?

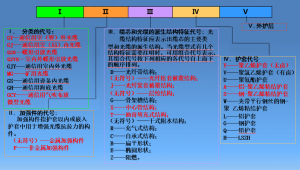

光纤光缆概述插图
