adss光缆型号参数
ADSS用于高压输电线路并利用电力系统输电塔干,整个光缆为非金属介质,自承悬挂于电力铁塔上的电力强度最小的位置。它运用于已建高压输电线路,具有安全性高,无电磁/强电干扰,跨距大,深受广大电力系统用户的青睐,在电力系统城网改造、农网改造的通讯建设中得到广泛的应用
咨询热线:19843059638
产品说明

adss光缆,adss光缆型号,adss光缆用途

adss光缆是什么意思 , adss光缆 , adss光缆和opgw的区别 , adss光缆型号参数 , adss是什么意思 , adss光缆是什么光缆 , adss光缆百度百科 , adss光缆介绍 , adss光缆用途 , adss光缆有哪此型号 , adss光缆技术参数 , adss光缆型号解读 , adss光缆型号 , adss光缆价格是多少钱



adss是什么意思

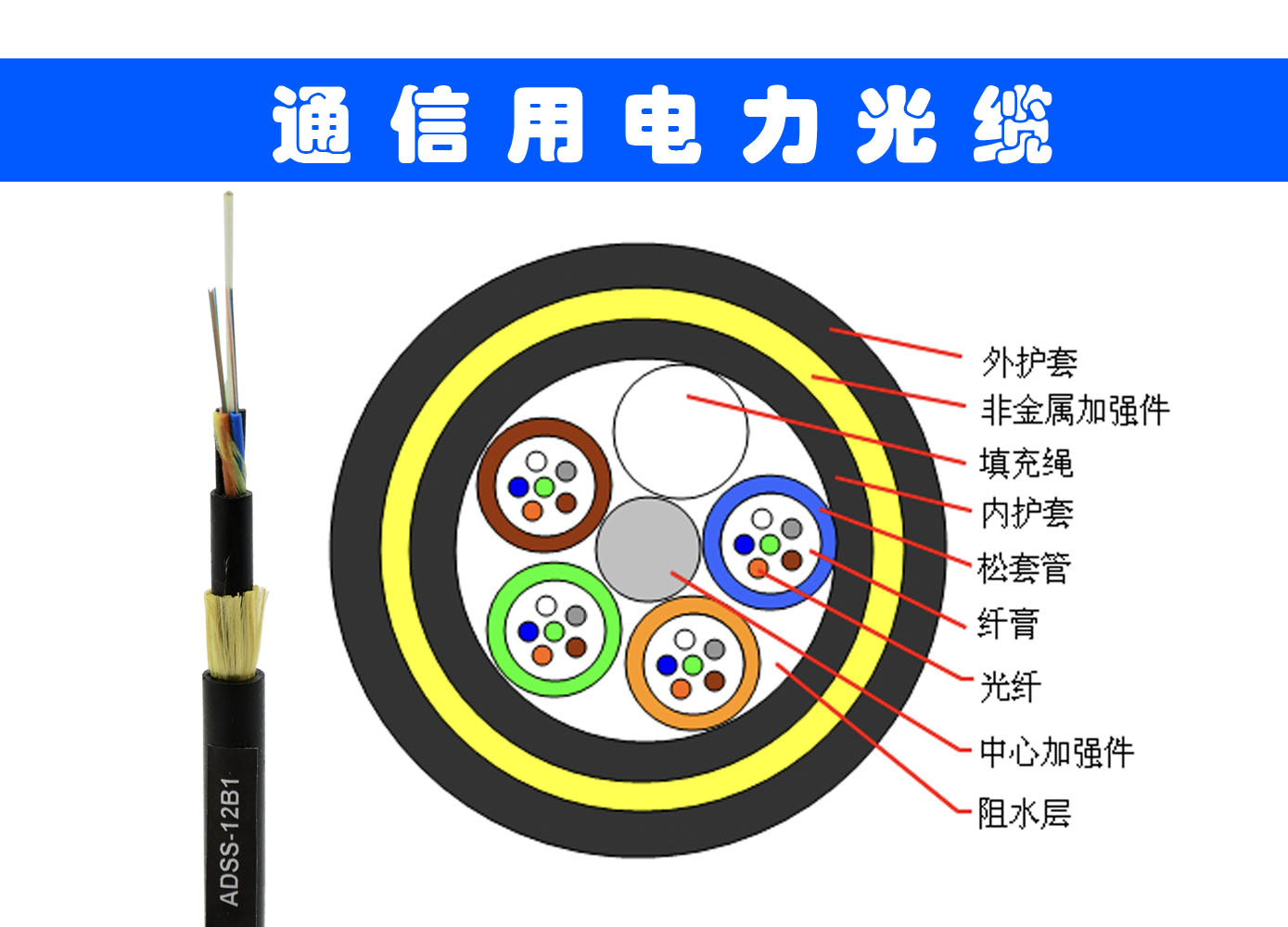

ADSS(非金属加强构件、松套层绞填充式、聚乙烯内护套、高强度芳纶绕包、耐电痕护套、自承式通信用室外光缆)光缆的结构是将单模光纤套入由高模量的塑料做成的内填充防水化合物松套管中,缆芯的中心是一根非金属加强芯,松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,然后挤一层聚乙烯内护套,芳纶绕包后挤塑耐电痕护套。



adss光缆介绍

1.施工作业简单。免除了立杆、架设钢绞吊线和在吊线上挂滑轮敷设光缆的程序,可像电力线一样,直接飞渡田野、沟坎和河流。

2.通信线路与电力线路各成体系,无论是哪种线路出现故障,维护检修等均不会互相影响。

3.与电力系统使用的捆绑式和缠绕式光缆相比,ADSS不依附电力线或地线,单独架设于杆塔上,可在不停电的条件下施工。

4.光缆在高强度电场中具有优越的性能,不受电磁干扰、特种材料制成的外护套,免遭雷击。

5.省去了通信线路勘测及杆塔建设过程,简化了工程建设。

6.光缆直径小、重量轻,减少了冰凌和风力对光缆的影响,也减轻了杆塔和支撑物的负荷。最大限度利用杆塔资源,500KV以下高压输电线缆上将广泛应用。

7.精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

8.采用下列措施来确保光缆的防水性能;松套管内填充特种防水化合物;缆芯外纵包高性能膨胀阻水带;

9.采用成熟的松套管结构,使之重量轻、且几何尺寸小,在减少风、冰负载的同时,也降低了杆塔的附加负载;

10.优选的光缆设计和平衡力矩芳纶加强设计,在特定气候下达到大跨距和标准弧垂时,光纤仍在安全的应变窗内;

11.光缆直径小、重量轻,减少了冰凌和风力对光缆的影响,也减轻了杆塔和支撑物的负荷;

12.最大限度利用杆塔资源,110KV 以下高压输电线路上将广泛应用;



光缆型号adss 性能指标

执行标准:符合IEEE 1222-2004技术标准,同时符合IEC 60794-1标准.DL/T 788-2016

应用范围:高场强,高电压接入网室外光缆

敷设方式:自承式架空敷设方式。

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



ADSS光缆技术参数

ADSS电力光缆技术参数
光缆芯数 光缆结构 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-30 1+5 6 85-125
32-60 1+5 12 95-135
62-72 1+6 12 105-145
74-96 1+8 12 130-170
98-120 1+10 12 165-205
122-144 1+12 12 210-250
146-216 1+6+12 12 255-295
218-300 1+9+15 12 310-360
跨距(M) 100M、150M、200M、300M
400M、500M、600M、700M
备注 双护套最大可以做到700M跨距



附件:G.652D光纤性能参数

特性 条件 数据 单位
光学特性
衰减 1310nm

1383nm

1550nm

1625nm

≤0.35

≤0.34

≤0.21

≤0.24

dB/km

dB/km

dB/km

dB/km

相对波长的衰减变化@1310nm

@1550nm

1285~1330nm

1525~1575nm

≤0.03

≤0.02

dB/km

dB/km

波长范围内的色散 1550nm ≤18 ps/(nm.km)
零色散波长 1312±10 nm
零色散斜率

零色散斜率典型值

≤0.092

0.086

ps/(nm2.km)

ps/(nm2.km)

偏振模色散系数PMD

单根光纤最大值

光纤链路值(M=20,Q=0.01%)

典型值

≤0.20

≤0.10

0.04

ps/

ps/

ps/

光缆截止波长λcc ≤1260 nm
模场直径MFD 1310nm

1550nm

9.2±0.4

10.4±0.5

μm

μm

有效群折射率 1310nm

1550nm

1.466

1.467

衰减不连续性 1310nm

1550nm

≤0.05

≤0.05

dB

dB

几何特性
包层直径 124.8±0.7 μm
包层不圆度 ≤0.70 %
涂层直径 245±5 μm
涂层/包同心度误差 ≤12.0 μm
涂层不圆度 ≤6.0 %
芯/包同心度误差 ≤0.5 μm
翘曲度(半径) ≥4 m
环境特性(1310nm、1550nm、1625nm)
温度附加衰减 -60℃ ~+85℃ ≤0.05 dB/km
温度~湿度循环附加衰减 -10℃ ~+85℃,98%相对湿度 ≤0.05 dB/km
浸水附加衰减 23℃,30天 ≤0.05 dB/km
湿热附加衰减 85℃和85%相对湿度,30天 ≤0.05 dB/km
干热老化 85℃ ≤0.05 dB/km
机械特性
筛选张力 ≥9.0 N
宏弯附加衰减(100圈Ф50mm) 1310nm和1550nm ≤0.05 dB
涂层剥离力 典型平均值

峰值

1.5

≥1.3  ≤8.9

N

N

动态疲劳参数 ≥20





什么是adss光缆

ADSS用于高压输电线路并利用电力系统输电塔干,整个光缆为非金属介质,自承悬挂于电力铁塔上的电力强度最小的位置。它运用于已建高压输电线路,具有安全性高,无电磁/强电干扰,跨距大,深受广大电力系统用户的青睐,在电力系统城网改造、农网改造的通讯建设中得到广泛的应用
