室内光缆型号

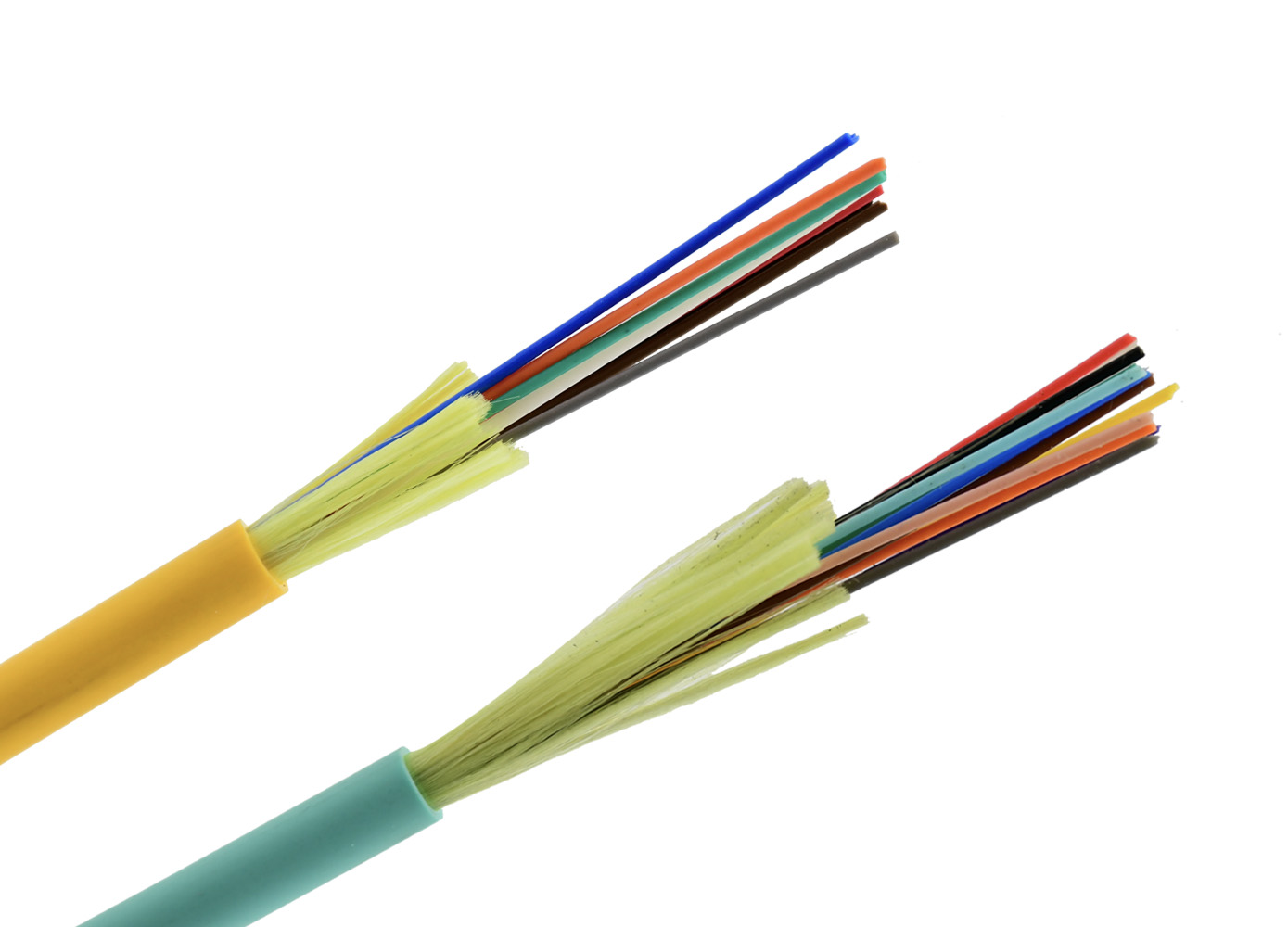

GJFJV光缆是单芯紧套室内光缆,具备良好的柔韧、阻燃、耐腐蚀、防紫外、环保等性能;由于采用芳纶加强件,使光缆具有很强的抗拉性能。可用于光纤活动连接跳线或尾纤,也可用于室内竖井级和强制通风级布线,还可用于仪器、通信设备之间的连接等。
咨询热线:19843059638
产品说明

GJFJV-4B1,gjfjv-6a1a,gjfjv光缆

gjfjv是单模还是多模 , Gjfjv-2B1 , Gjfjv-48 , Gjfjv 9/125 什么意思 , Gjfjv光缆的参数 , 室内光缆型号 , 室内光缆和室外光缆的区别 , 室内光缆是应用最广泛的一种光缆 , 室内光缆是敷设在建筑物内的光缆 , 室内光缆的代号为 , 室内光缆单模 , 室内光缆的抗拉强度小 , 室内光缆的代号为 , 室内光缆的最大弯曲半径是多少 , 室内光缆和室外光缆哪个贵



室内光缆型号命名 产品描述

多样的光缆结构选择,可在有限的空间内布设,且无缠绕效应

可于建设物间导管托盘和通道中使用

理想的网络光缆在保证对光纤的保护前提下易于布设,插接和识别确保易于一次将光纤剥出,便于迅速安装全面支持未来的网络应用



室内光缆代号表示 介绍

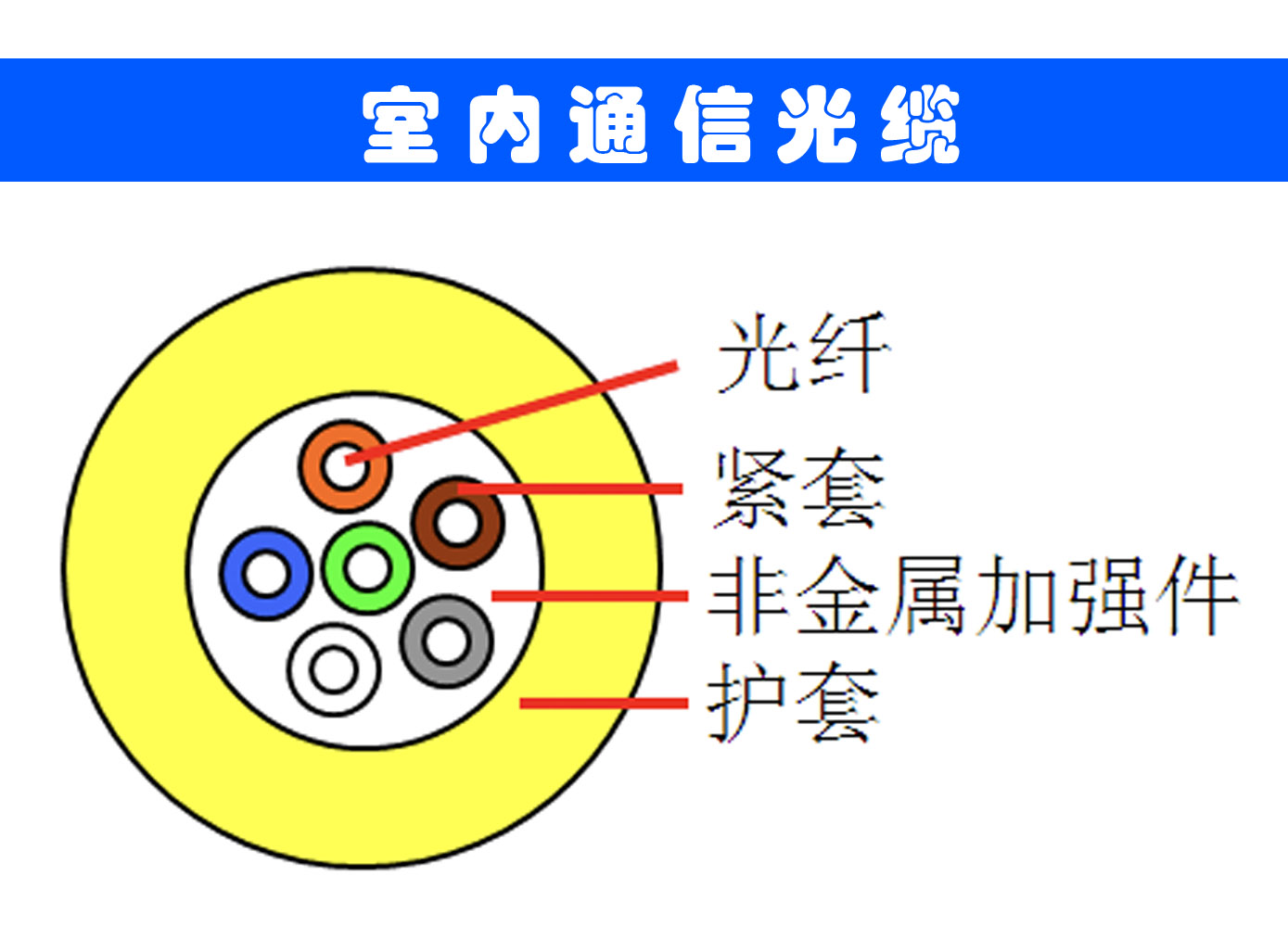

GJFJV光缆是单芯紧套室内光缆,具备良好的柔韧、阻燃、耐腐蚀、防紫外、环保等性能;由于采用芳纶加强件,使光缆具有很强的抗拉性能。可用于光纤活动连接跳线或尾纤,也可用于室内竖井级和强制通风级布线,还可用于仪器、通信设备之间的连接等。



室内光缆种类及规格型号 特点

紧套光纤便于剥离使用;

具有有良好的阻燃性能(可选);

采用芳纶加强件,使光缆具有很强的抗拉性能;

具有耐腐蚀,防紫外,环保等优点;



附件:G.652D光纤性能参数

特性 条件 数据 单位
光学特性
衰减 1310nm

1383nm

1550nm

1625nm

≤0.35

≤0.34

≤0.21

≤0.24

dB/km

dB/km

dB/km

dB/km

相对波长的衰减变化@1310nm

@1550nm

1285~1330nm

1525~1575nm

≤0.03

≤0.02

dB/km

dB/km

波长范围内的色散 1550nm ≤18 ps/(nm.km)
零色散波长 1312±10 nm
零色散斜率

零色散斜率典型值

≤0.092

0.086

ps/(nm2.km)

ps/(nm2.km)

偏振模色散系数PMD

单根光纤最大值

光纤链路值(M=20,Q=0.01%)

典型值

≤0.20

≤0.10

0.04

ps/

ps/

ps/

光缆截止波长λcc ≤1260 nm
模场直径MFD 1310nm

1550nm

9.2±0.4

10.4±0.5

μm

μm

有效群折射率 1310nm

1550nm

1.466

1.467

衰减不连续性 1310nm

1550nm

≤0.05

≤0.05

dB

dB

几何特性
包层直径 124.8±0.7 μm
包层不圆度 ≤0.70 %
涂层直径 245±5 μm
涂层/包同心度误差 ≤12.0 μm
涂层不圆度 ≤6.0 %
芯/包同心度误差 ≤0.5 μm
翘曲度(半径) ≥4 m
环境特性(1310nm、1550nm、1625nm)
温度附加衰减 -60℃ ~+85℃ ≤0.05 dB/km
温度~湿度循环附加衰减 -10℃ ~+85℃,98%相对湿度 ≤0.05 dB/km
浸水附加衰减 23℃,30天 ≤0.05 dB/km
湿热附加衰减 85℃和85%相对湿度,30天 ≤0.05 dB/km
干热老化 85℃ ≤0.05 dB/km
机械特性
筛选张力 ≥9.0 N
宏弯附加衰减(100圈Ф50mm) 1310nm和1550nm ≤0.05 dB
涂层剥离力 典型平均值

峰值

1.5

≥1.3  ≤8.9

N

N

动态疲劳参数 ≥20



室外光缆分类代号 性能指标

执行标准: YD/T 1258.2-2015

应用范围:室内布线、单双芯跳线及尾纤、局域网、设备、仪表间的连接线,干线建筑通道、吊顶、建筑物间托盘及导管

敷设方式:室内、大楼的分支布线、多芯光纤跳线

工作温度:-20℃~+60℃

弯曲半径:静态20倍光缆直径、动态10倍光缆直径
