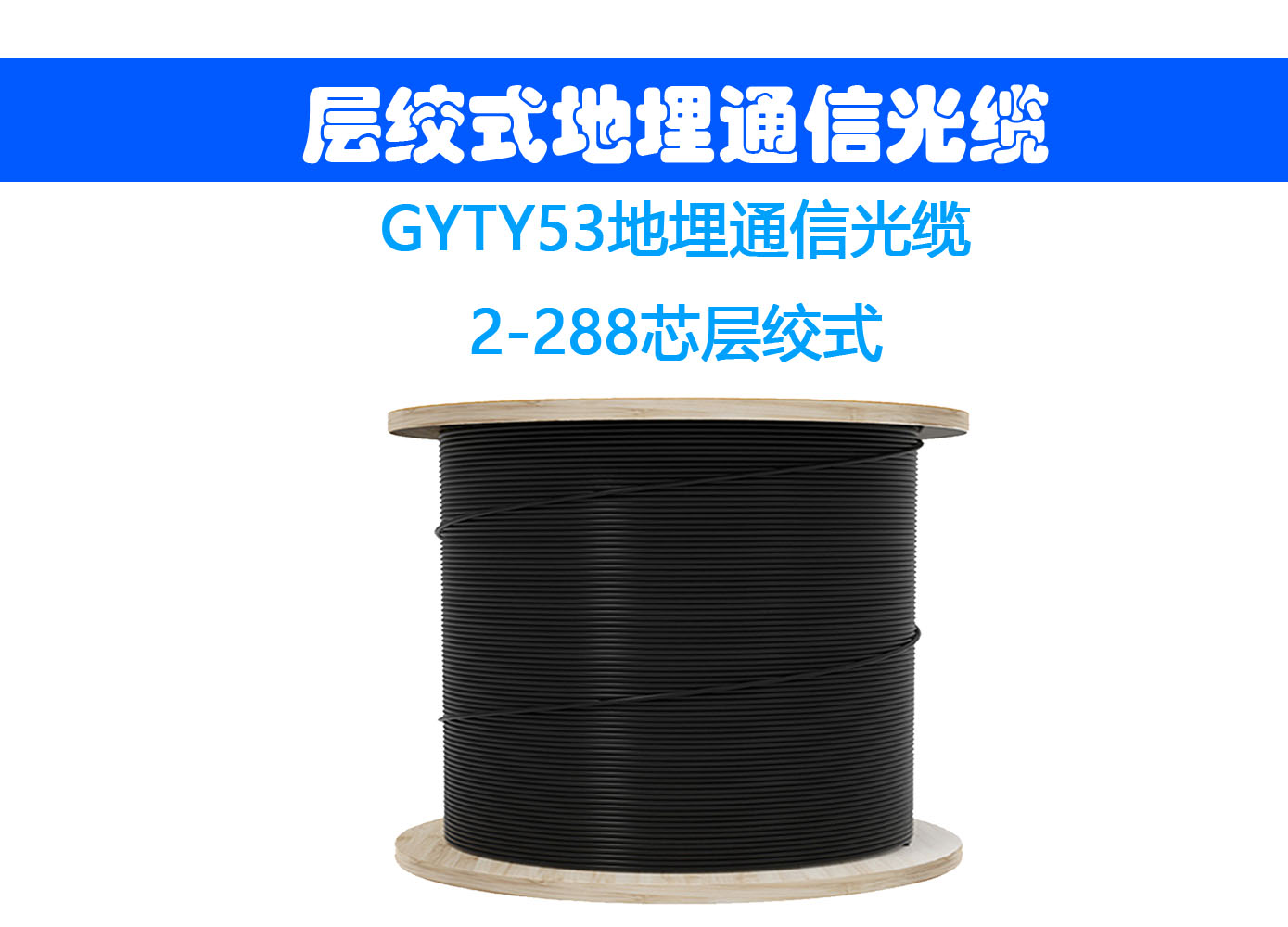

gyty53型直埋光缆

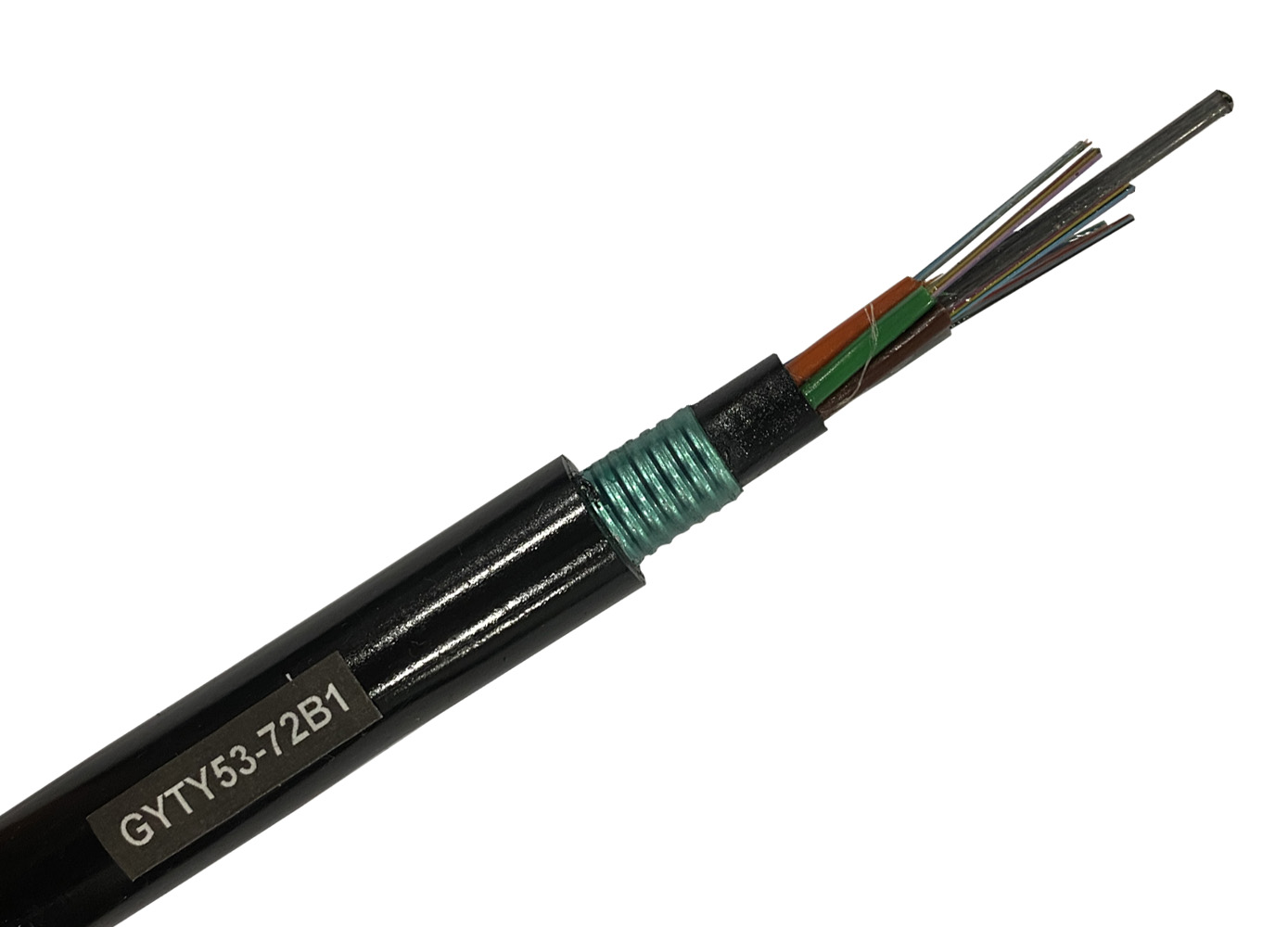

GYTY53型光缆是金属加强构件、松套层绞填充式、聚乙烯内护套、钢-聚乙烯粘结外护套通信用室外光缆。
咨询热线:19843059638
产品说明

gyty53-4b1.3,地埋光缆型号,直埋光缆用什么型号的线

gyty53型号光缆含义 , gyty53与gyta53区别 , GYTY53-4B , GYTY53-24B1 , gyty53-4b1 , gyty53光缆 , gyty53 12B1 , gyty53型号光缆代表 , gyty53 12b1纤内径 , gyty53 12b1光缆尾纤怎么选 , 地埋光缆型号 , 地埋光缆深度标准 , 地埋光缆标准 , 地埋光缆探测仪 , 地埋光缆施工费多少钱一米 , 地埋光缆施工标准 , 地埋光缆一般埋深多少 , 地埋光缆断点该怎么找 , 地埋光缆施工方案 , 地埋光缆型号规格



gyty53型号光缆含义

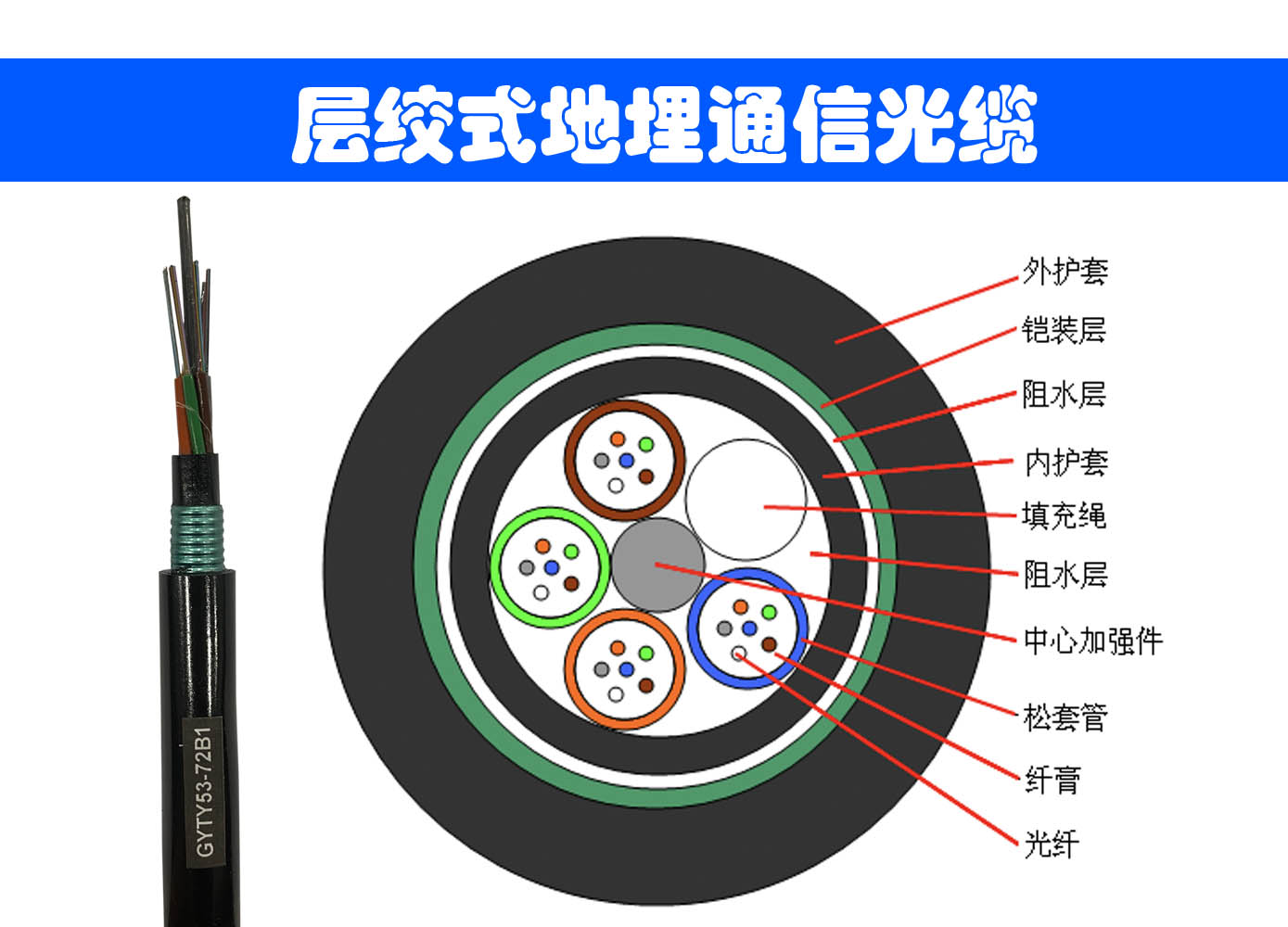

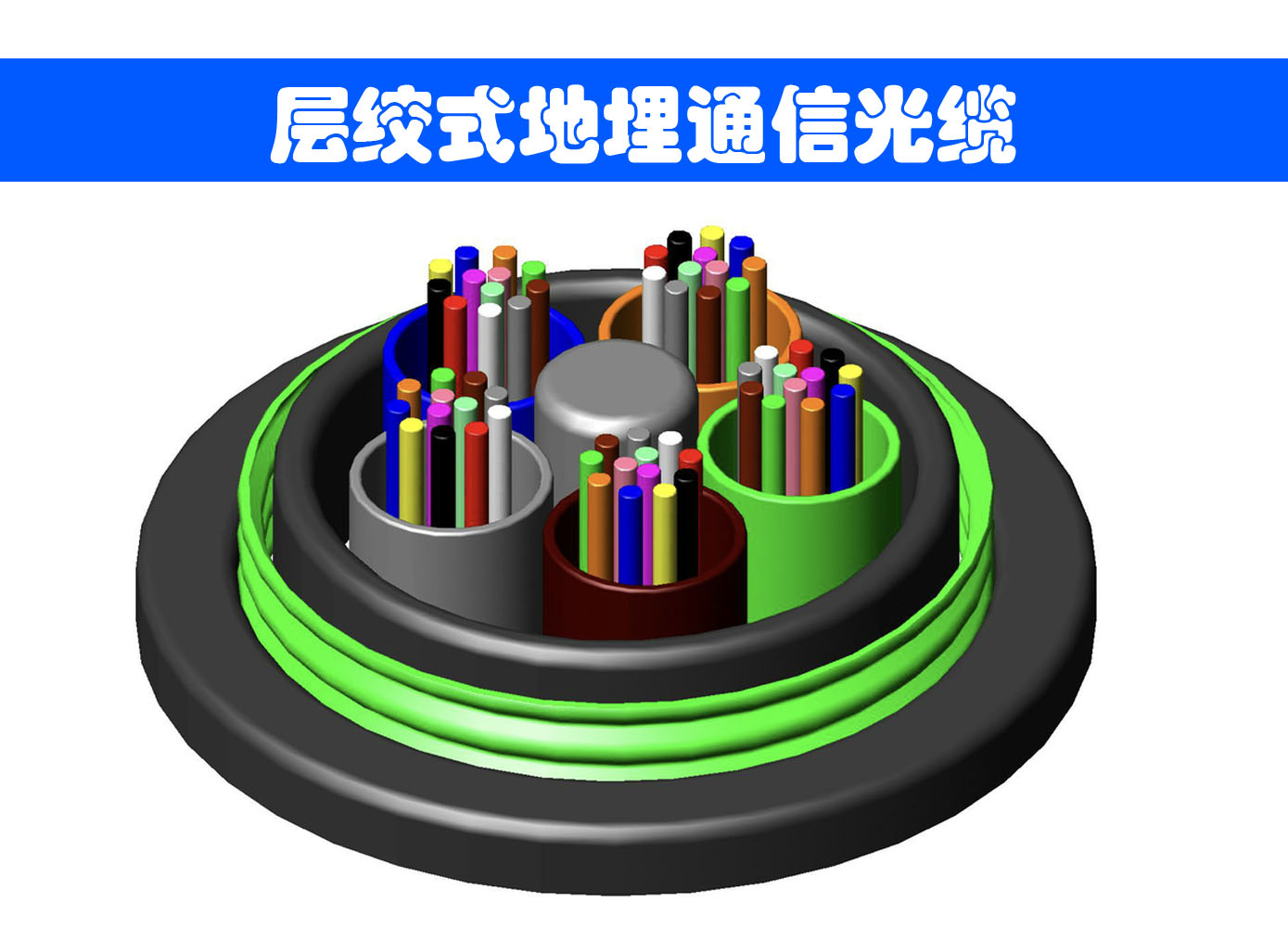

GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。聚乙烯内护套,双面涂塑钢带纵包后挤塑聚乙护烯护套。



gyt53光缆 产品特点

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

严格的工艺、原材料控制,保证光缆长期稳定工作;

全截面阻水结构,确保良好的阻水性能

具有优良的抗侧压性能;

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种防水化合物,完全缆芯填充,光缆具有优良的阻水性能;

松套管内填充特种油膏,对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

光滑的外护套使光缆在安装中可以有更小的摩擦系数;

黑色聚乙烯护套,光缆具有良好的抗紫外性能;

聚乙烯护套确保光缆具有良好的抗紫外线性能

钢塑复合带铠装加强光缆的抗拉性能和抗压性能

产品使用寿命30年以上



地埋光缆型号 性能指标

执行标准: YD/T 901-2018、 IEC 60794-1

应用范围:核心网、城域网和接入网室外光缆

敷设方式:地埋、直埋、非自承式架空敷设方式。

工作温度:-40℃~+60℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



gyty53型直埋光缆 技术参数

GYTY53地埋光缆技术参数
光缆芯数 光缆结构 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-30 1+5 6 105
32-60 1+5 12 120
62-72 1+6 12 135
74-96 1+8 12 165
98-120 1+10 12 190
122-144 1+12 12 220
146-216 1+6+12 12 225
218-300 1+9+15 12 270
允许拉力(N)短期 ≥3000N
允许拉力(N)长期 ≥1000N
允许压扁力-短期 ≥3000(N/100mm)
允许压扁力-长期 ≥1000(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



GYTY53 光缆产品说明

GYTY53型光缆是金属加强构件、松套层绞填充式、聚乙烯内护套、钢-聚乙烯粘结外护套通信用室外光缆。
