mgxtw型号 产品说明

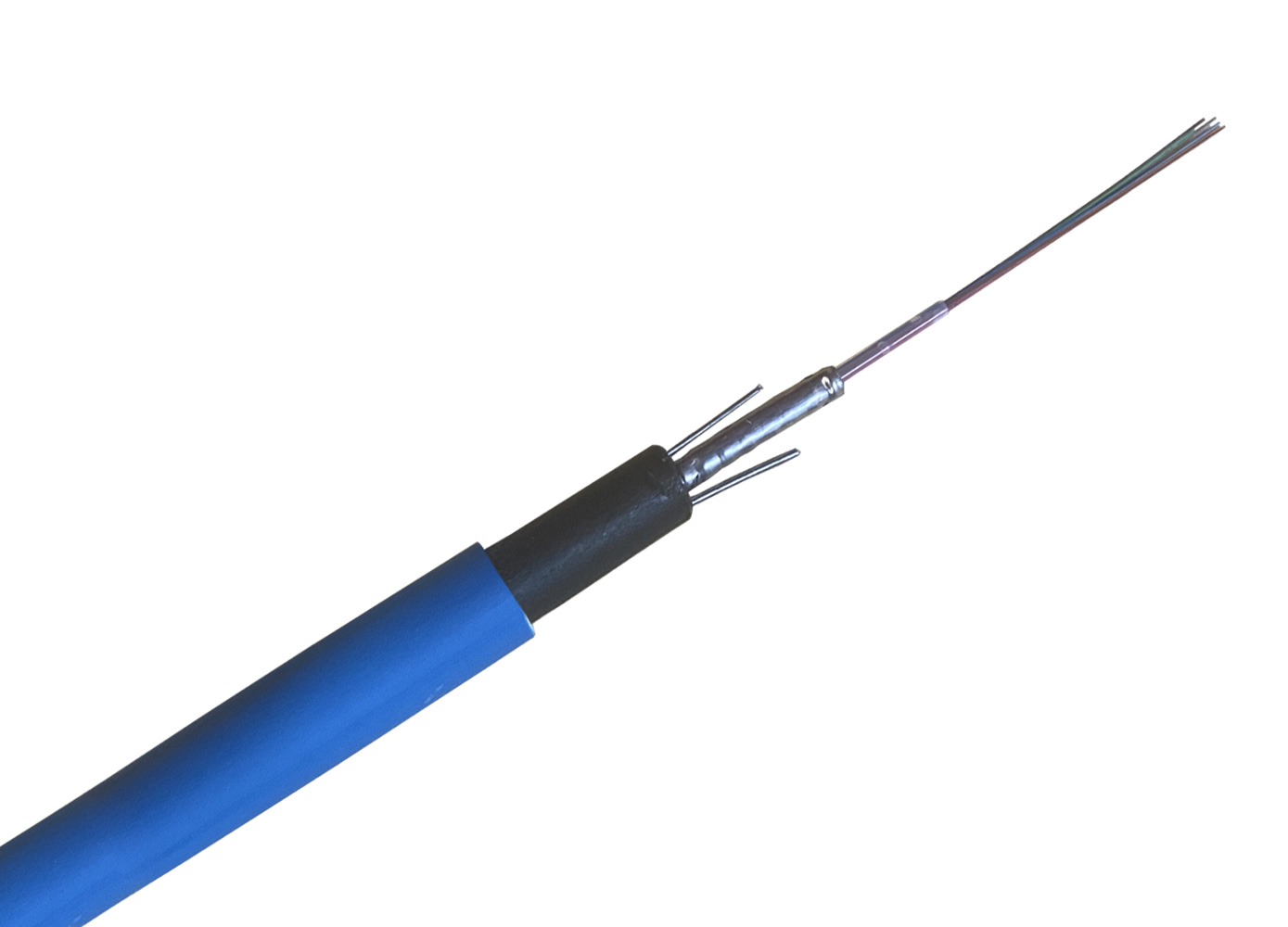

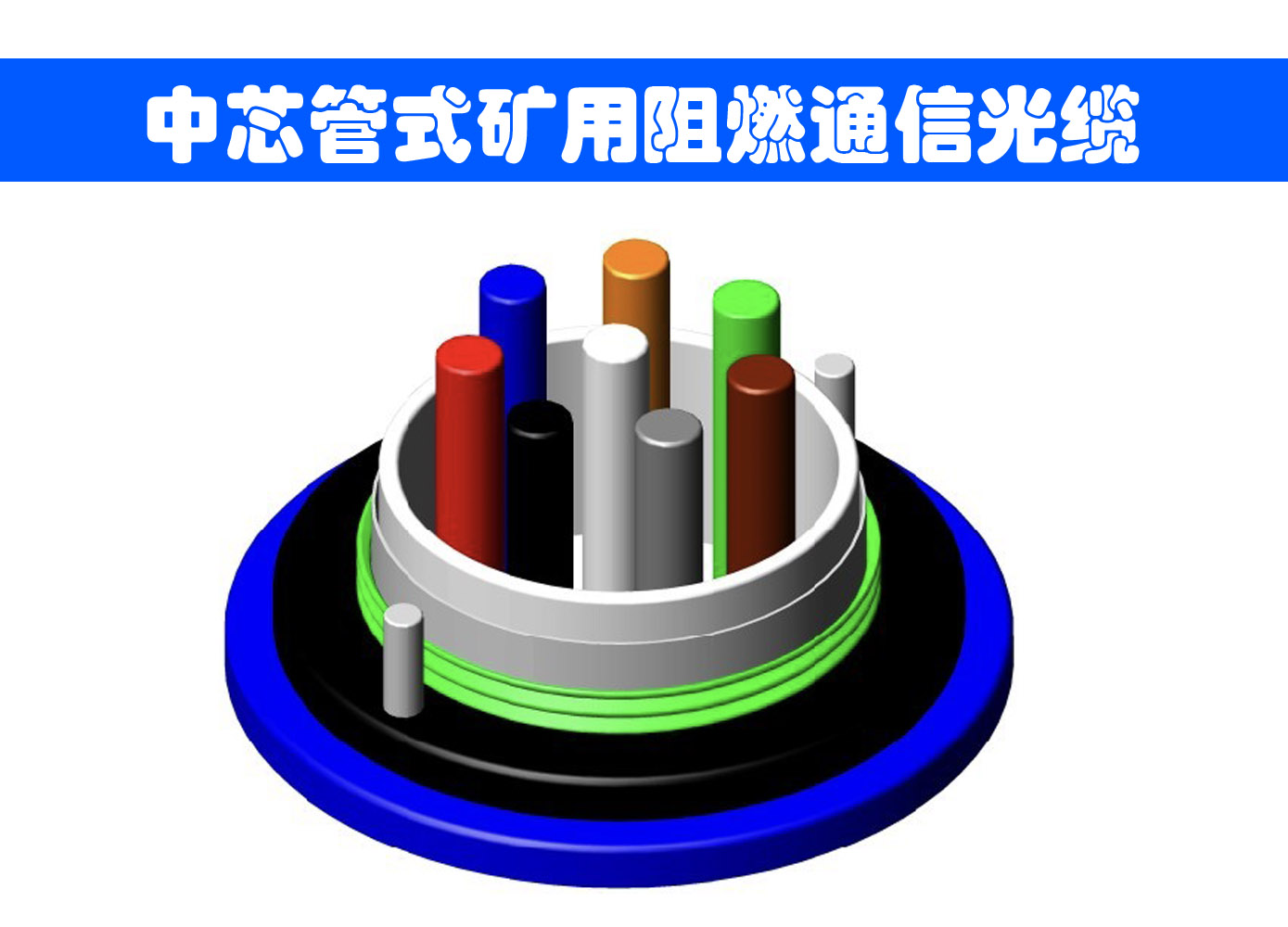

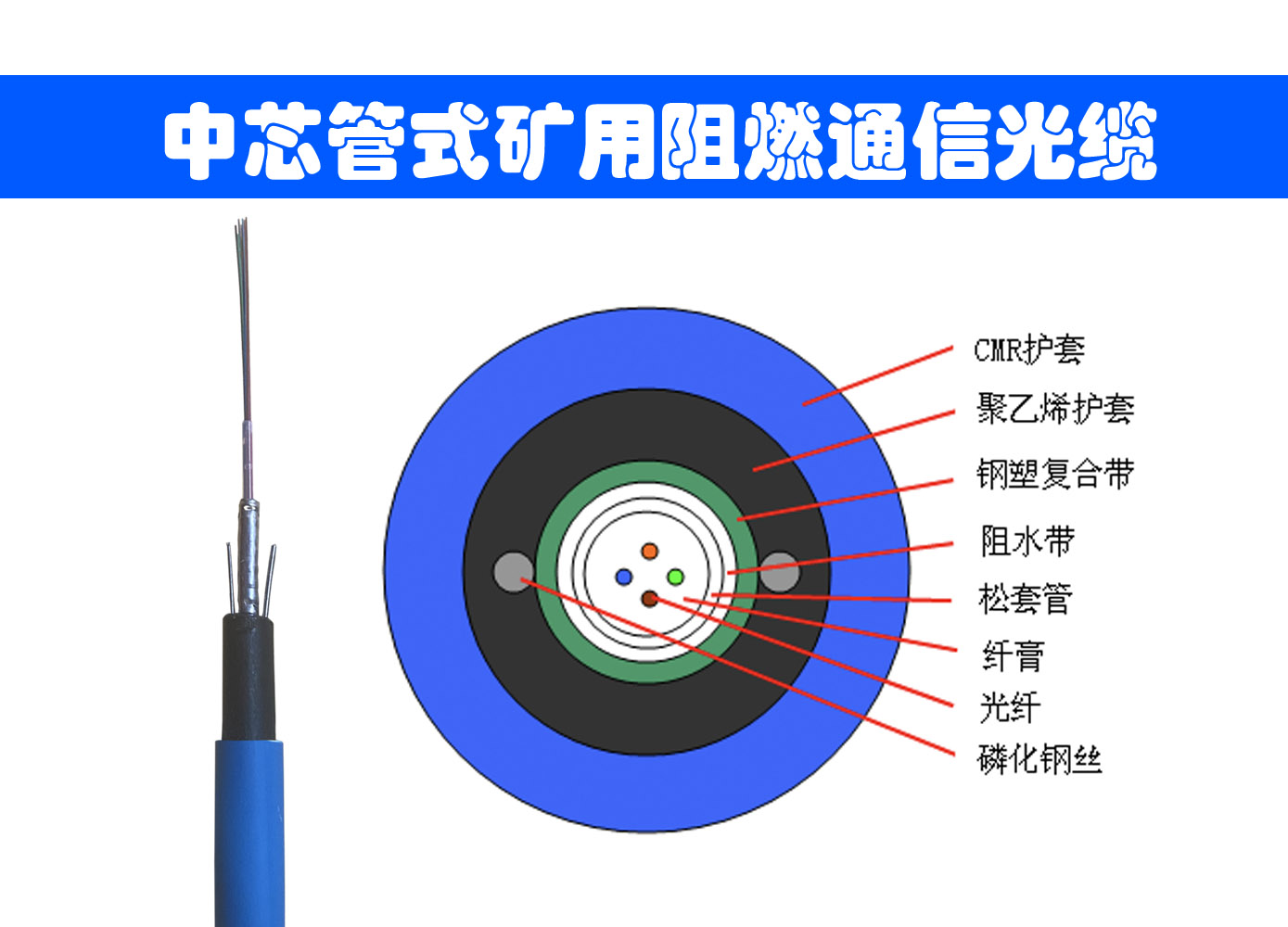

MGXTW型光缆是金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套、蓝色聚氯乙烯阻燃护套通信用室外光缆。束管内填充阻水油膏，束管和护套间填充阻水带，外包蓝色阻燃CMR



mgxtw标准

执行标准：GB/T28518-2012
应用范围：矿用井道
敷设方式：管道
工作温度：-40℃~+70℃
弯曲半径：静态10倍光缆直径、动态20倍光缆直径



阻燃光纤型号mgxtw

阻燃光纤型号mgxtw
光缆芯数	光缆松套管内 最大光纤芯数		光缆重量 （kg/km）
2-8	8		83
10-12	12		86
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
单根垂直燃烧试验	单根护套在燃烧柜中，上支架下缘和炭化部分起始点之间的距离大于50mm，燃烧向下延伸至距离上支架的下缘大于540mm。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
