常见光缆型号图文详解

分类: 专业知识 发布时间:22-03-29 浏览量:1561

常见光缆型号图文详解

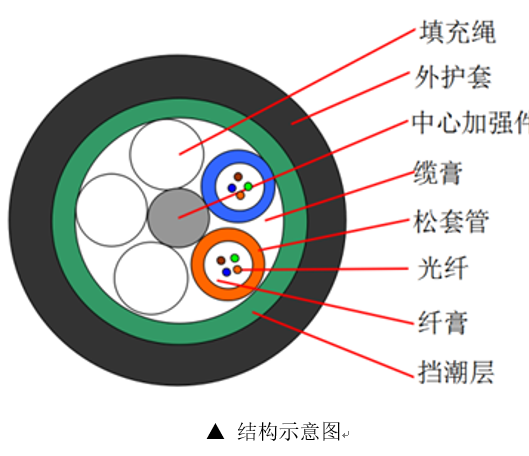

GYTA型光缆

GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。铝塑复合带纵包后挤塑聚乙烯护套。

常见光缆型号图文详解插图

特点

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、PE护套具有良好的抗太阳辐射性能

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层

6、铝带侧压指标没有钢带好,但防潮隔锈效果优于钢带,GYTA用于穿管时寿命长。



使用范围:

非自承架空、管道













GYTS型光缆



GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。钢塑复合带纵包后挤塑聚乙烯护套。

常见光缆型号图文详解插图1

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、-聚乙烯护套具有优良的抗压性能

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、PE护套具有良好的抗太阳辐射性能

6、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。



使用范围:

非自承架空、管道

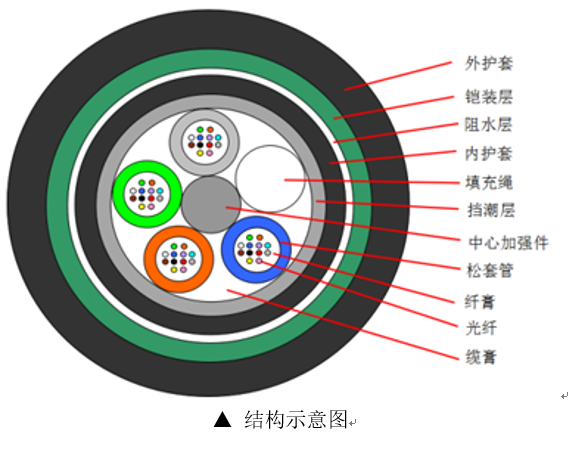

GYTY53型光缆



GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。缆芯外挤一层聚乙烯内护套,双面涂塑钢带纵包后挤塑聚乙烯护套。

常见光缆型号图文详解插图2

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、具有优良的抗压性

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑钢带防潮层



使用范围:

直埋













GYTA53型光缆



GYTA53(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,双面涂塑钢带纵包后挤塑聚乙烯护套。

常见光缆型号图文详解插图3

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、具有优良的抗压性

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带、钢带防潮层



使用范围:

直埋













GYTZA53型光缆



GYTZA53(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、阻燃聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,双面涂塑钢带纵包后挤塑阻燃聚乙烯护套。

常见光缆型号图文详解插图4

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、具有优良的抗压性

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带、钢带防潮层



使用范围:

直埋等有阻燃要求的场所













GYFTA53型光缆



GYFTA53(非金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根非金属加强芯,对于某些芯数的光缆来说,非金属加强芯外还挤包一层聚乙烯(PE)或在缆芯中加非金属加强纱线。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,双面涂塑钢带纵包后挤塑聚乙烯护套。

常见光缆型号图文详解插图5

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、具有优良的抗压性

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带、钢带防潮层

6、与GYTA53相比,重量小



使用范围:

直埋













GYFTZA53型光缆



GYFTZA53(非金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、阻燃聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,双面涂塑钢带纵包后挤塑阻燃聚乙烯护套。

常见光缆型号图文详解插图6

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、具有优良的抗压性

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带、钢带防潮层



使用范围:

直埋等有阻燃要求的场所













GYTZA型光缆



GYTZA(金属加强构件、松套层绞填充式、铝-阻燃聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层阻燃聚乙烯。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤塑阻燃聚乙烯护套。

常见光缆型号图文详解插图7

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、阻燃聚烯烃护套具有良好的阻燃性能

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带防潮层



使用范围:

非自承架空、管道等有阻燃要求的场所

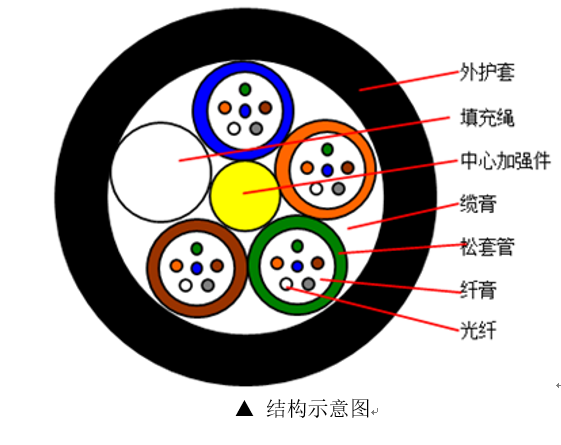

GYFTY型光缆



GYFTY(非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说,非金属加强芯外还挤包一层聚乙烯(PE)或在缆芯中加非金属加强纱线。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,聚乙烯护套。

常见光缆型号图文详解插图8

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、光缆柔韧性和抗弯曲能力优良

4、光缆全为非金属结构,重量轻,敷设方便,抗电磁能力优良

5、光滑的外护套使光缆在安装中可以有更小的摩擦系数

6、PE护套具有良好的抗太阳辐射性能

7、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充



使用范围:

管道电力系统、多雷电及电磁干扰严重场所













GYFTZY型光缆



GYFTZY(非金属加强构件、阻燃性、松套层绞填充式、聚乙烯护套)非金属阻燃光缆(一般电力光缆采用层绞式)与在GYFTY基本一样,主要是在GYFTY光缆基础上护套增加考虑其阻燃性。中心加强构件采用有较高杨氏模量的玻璃纤维增强塑料棒(FRP)。双面覆膜皱纹钢带纵包,与PE护套紧密粘结,既确保了光缆的径向防潮,又增强了光缆耐侧压能力。

常见光缆型号图文详解插图9

特点:

1、合理的设计及的控制松套管中光纤的余长,使光缆具有优良的抗拉性能和温度性能

2、缆芯内充满油膏,确保了纵向阻水效果

3、整根缆为非金属,不受电磁干扰

4、护套选用低烟无卤阻燃聚乙烯,可适用于进局、隧道。



使用范围:

管道电力系统、多雷电及电磁干扰严重场所、有阻燃要求的场所

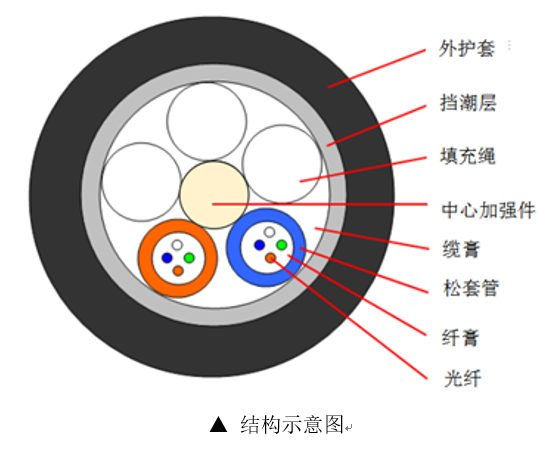

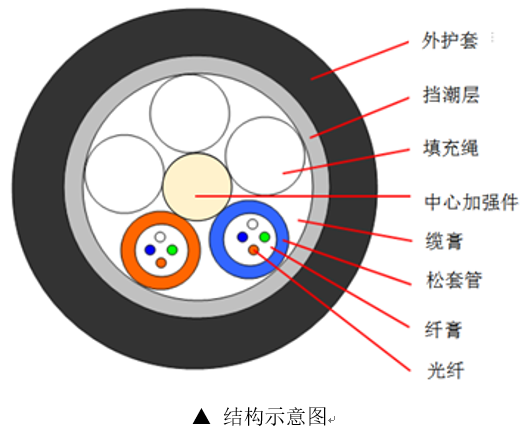

GYFTA型光缆



GYFTA(非金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说,非金属加强芯外还挤包一层聚乙烯(PE)或在缆芯中加非金属加强纱线。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,涂塑铝带纵包后聚乙烯护套。

常见光缆型号图文详解插图10

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、光缆柔韧性和抗弯曲能力优良

4、光缆全为非金属结构,重量轻,敷设方便,抗电磁能力优良

5、光滑的外护套使光缆在安装中可以有更小的摩擦系数

6、PE护套具有良好的抗太阳辐射性能

7、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充、涂塑铝带挡潮层



使用范围:

非自承架空、管道

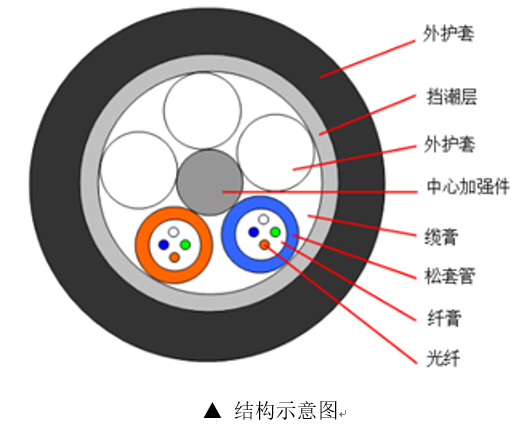

GYFTZA型光缆



GYFTZA(非金属加强构件、松套层绞填充式、铝-阻燃聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说,非金属加强芯外还挤包一层聚乙烯(PE)或在缆芯中加非金属加强纱线。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙填充高膨胀性能的阻水缆膏阻水化合物,涂塑铝带加阻燃聚乙烯护套。

常见光缆型号图文详解插图11

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、光缆柔韧性和抗弯曲能力优良

4、光缆全为非金属结构,重量轻,敷设方便,抗电磁能力优良

5、光滑的外护套使光缆在安装中可以有更小的摩擦系数

6、阻燃聚烯烃护套具有良好的阻燃性能

7、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充、涂塑铝带挡潮层



使用范围:

非自承架空、管道、阻燃场所













GYTA33型光缆



GYTA33(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,铠装一层细圆钢丝,聚乙烯外护套。

常见光缆型号图文详解插图12

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、钢丝铠装抗高强度的侧压和拉伸

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带防潮层



使用范围:

水下、陡坡和过江河













GYTA53+33型光缆



GYTA53+33(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、钢-聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯护套、涂塑钢带纵包后挤一层聚乙烯护套、单细圆钢丝铠装后挤制聚乙烯外护套。

常见光缆型号图文详解插图13

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、PE护套具有良好的抗太阳辐射性能

4、钢丝铠装抗高强度的侧压和拉伸

5、光滑的外护套使光缆在安装中可以有更小的摩擦系数

6、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带、钢带防潮层



使用范围:

直埋、水下、陡坡或过江河













GYTA333型光缆



GYTA333(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、双细圆钢丝铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑铝带纵包后挤一层聚乙烯内护套,双层钢丝铠装均挤塑聚乙烯护套。

常见光缆型号图文详解插图14

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、钢丝铠装抗高强度的侧压和拉伸

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑铝带防潮层



使用环境:

水下(深水可用)













GYXTS型光缆



GYXTS(金属加强构件、钢-聚乙烯粘结护套中心束管式全填充型通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中并置于缆的中心,钢丝加强芯围绕中心套管绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物后纵包阻水带。涂塑钢带纵包后聚乙烯护套成缆。

常见光缆型号图文详解插图15

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、光滑的外护套使光缆在安装中可以有更小的摩擦系数

4、PE护套具有良好的抗太阳辐射性能

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑钢带防潮层



使用环境:

管道、非自承架空













GYXTW53型光缆



GYXTW53(金属加强构件、夹带钢丝的钢-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯护套中心束管式全填充型通信用室外光缆)光缆的结构是将松套管置于缆的中心,把单模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。松套管外纵包阻水带及钢带,缆芯的两边是两根平行钢丝作为加强件后聚乙烯护套再双面涂塑钢带后挤制成聚乙烯外护套。

常见光缆型号图文详解插图16

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、光滑的外护套使光缆在安装中可以有更小的摩擦系数

4、PE护套具有良好的抗太阳辐射性能

5、重量轻, 敷设方便

6、光缆柔韧性和抗弯曲能力优良

7、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;缆芯外纵包高性能膨胀阻水带;涂塑钢带防潮层



使用环境:

直埋

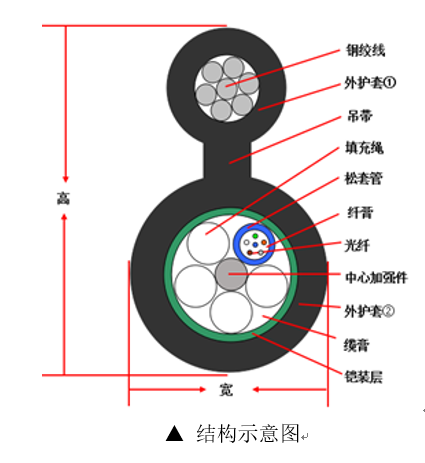

GYTC8S型光缆



GYTC8S【金属加强吊线、松套层绞填充式、钢-聚乙烯粘结护套8字型自承式通信用室外光缆】光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑钢带纵包后同时加钢绞线和吊带聚乙烯护套而成。

常见光缆型号图文详解插图17

特点:

1、精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

2、PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

3、PE护套具有良好的抗太阳辐射性能

4、光滑的外护套使光缆在安装中可以有更小的摩擦系数

5、采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;涂塑钢带防潮层



使用环境:

自承式架空

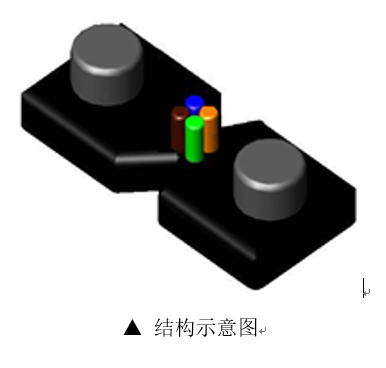

非自承式蝶形引入光缆



GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】



GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】



GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】



GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】



光缆结构是将光纤(或光纤带)放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH),也可以是聚氯乙烯(PVC)护套;光纤芯数可以为1芯、2芯、4芯。

常见光缆型号图文详解插图18

特点:

1、光缆外径小、重量轻、施工成本低

2、采用冷接技术,接续速度快

3、光缆有很高的抗压扁力和抗张力

4、采用玻璃增强纤维棒(G-FRP)、芳纶增强纤维棒(K-FRP)或细钢丝作为加强件,光缆柔软、弯曲性能好

5、采用LSZH或者PVC阻燃材料,达到光缆在室内使用对阻燃以及环保的性能要求

6、光纤采用符合ITU-T G.657A& G.657B标准要求的弯曲损耗不敏感光纤,最小弯曲半径达15mm甚至更小



使用环境:

用于FTTH、室内可用

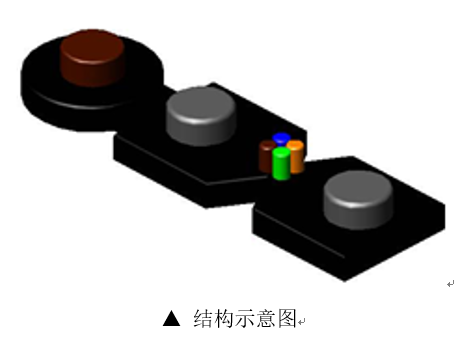

自承式蝶形引入光缆



GJYXCH (GJYXFCH)【金属(或非金属)加强件、低烟无卤护套、自承式蝶形引入光缆】



GJYXDCH (GJYXFDCH)【金属(或非金属)加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】



光缆结构是将光纤(或光纤带)放置在两根平行加强件中间,同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH);光纤芯数可以为1芯、2芯、4芯。

常见光缆型号图文详解插图19

特点:

1、光缆外径小、重量轻、施工成本低

2、光缆有很高的抗压扁力和抗张力,自承式结构能满足50米以下飞跨拉设

3、采用LSZH阻燃材料,达到光缆在室外(内)使用对阻燃以及环保的性能要求

4、光纤采用符合ITU-T G.657A& G.657B标准要求的弯曲损耗不敏感光纤,弯曲半径更小

5、自承式蝶形光缆吊线采用高碳钢丝或钢绞线,具有优越的抗拉性能



使用环境:

用于FTTH、室内外均可用、自承式













单芯圆型光缆 GJFJV(GJFJZY、GJFJH)



GJFJV(GJFJZY、GJFJH)【非金属加强构件、紧套被覆、PVC(或低烟无卤)外护套、通信用圆形室内光缆】光缆的结构是在单模或多模光纤外直接覆以高黏结强度的紧套材料制成紧套光纤,光缆采用高强度的芳纶作为加强件,并在光缆外部挤制一层PVC护套(或低烟无卤护套)。

常见光缆型号图文详解插图20

特点:

1、高强度芳纶加强件,确保光纤传输特性长期稳定

2、外径小、重量轻、阻燃、易剥离,并具有高柔软性

3、便于施工和维护



使用环境:

室内

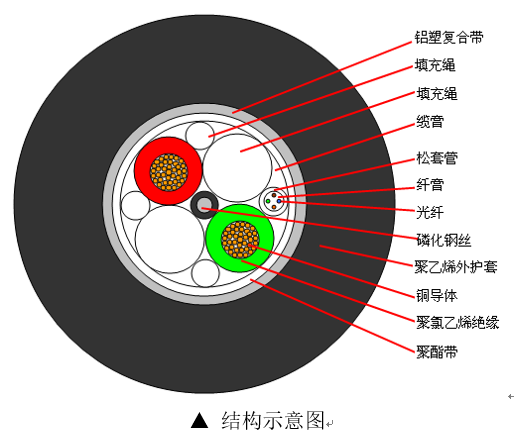

光电复合缆



综合引入光缆适用于宽带接入网系统中作传输线,是一种新型的接入方式,它集光纤、输电铜线、铜信号线对于一体,可以解决宽带接入、设备用电、应急信号传输等问题。根据电压等级分光纤复合低压电缆OPLC(用于额定电压0.6/1kV及其以下电力系统中)与光纤复合中压电缆OPMC(额定电压6kV~35kV供电系统用中)。

常见光缆型号图文详解插图21

特点:

1、外径小、重量轻、占用空间小

2、集光缆、电力输电缆于一身,避免了二次布线,降低施工、网络建设成本

3、具有优越的弯曲性能和良好的耐侧压性能,施工方便

4、提供多种传输技术,同设备的适应性高、可扩展性强,产品适用面广

5、提供巨大的带宽接入

6、解决网络建设中设备用电问题(避免重复布放供电线路)



使用环境:

用于宽带接入、设备用电、应急信号传输、电力电缆监控等

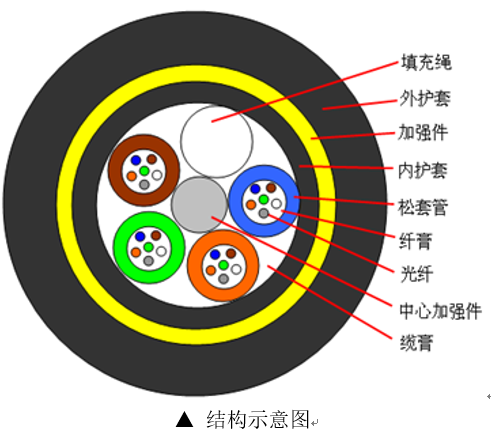

ADSS型光缆



ADSS【非金属加强构件、松套层绞填充式、聚乙烯内护套、芳纶纱铠装、聚乙烯套通信用室外光缆】光缆的结构是将单模或多模光纤套入高模量塑料做成的内填充防水化合物松套管中,缆芯中心是一根非金属加强件,对于某些芯数的光缆来说,非金属中心加强件外挤包一层聚乙烯。松套管(和填充绳)围绕中心加强件绞合成紧凑和圆整的缆芯,缆芯内缝隙充以阻水化合物外挤一层聚乙烯内护套。芳纶纱铠装后挤制成聚乙烯外护套成缆。

常见光缆型号图文详解插图22

特点:

1、精确的光纤余长控制保证了光缆具有优异的抗拉及温度性能

2、松套管材料具有良好的耐水解性能,管内充以油膏,对光纤进行保护

3、护套材料具有良好的抗太阳辐射性能

4、全介质光缆,尤其适用于电场周围或雷电频发地区自承式架空

5、光缆具有突出的抗拉性能,最大可适合1500米自承式架空



使用环境:

自承式架空,全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线

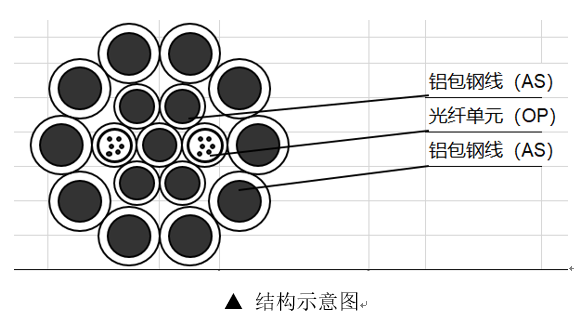

OPGW型光缆



OPGW光缆,Optical Fiber Composite Overhead Ground Wire(也称光纤复合架空地线)。把光纤放置在架空高压输电线的地线中,用以构成输电线路上的光纤通信网,这种结构形式兼具地线与通信双重功能,它具有两种功能:一是作为输电线路的防雷线,对输电导线抗雷闪放电提供屏蔽保护;二是通过复合在地线中的光纤来传输信息 。 OPGW是架空地线和光缆的复合体,但并不是它们之间的简单相加。

常见光缆型号图文详解插图23

特点:

1、采用无缝不锈钢管光纤保护设计,管内填充进口纤膏,有效保护光纤; 光纤在不锈钢管内能够获得较佳的余长;

2、不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力; 精确设计的光缆截面,保证光缆的机械、电气性能。

3、OPGW是良导体地线和光纤通信的复合产品;

4、适用于110kV及以上高压输电线路,用于新建线路或替换原有的传统地线; 最大光纤容量可达到144芯;

5、光缆与常规架空地线的机械、电气特性匹配性好,方便原有旧地线的更换和新建地线的设计和安装;

6、OPGW能够适用不同雷暴等级的气象条件,具备优良的防雷性能; OPGW能够承受高负荷和大跨距的运行要求。



使用环境:

自承式架空,直接挂在电力杆塔上用于架空高压输电系统的通信路线













OPPC型光缆



OPPC全称为光纤复合架空相线(Optical Phase Conductor),是将光纤单元复合在相线中、具有电力架空相线和通信能力双重功能的电力特种光缆。将传统输电导线中的一根或多根钢丝替换为不锈钢管光单元,使钢管光单元与(铝包)钢线、铝(合金) 线共同绞合形成OPPC,用OPPC替代三相导线中的某一相导线,形成由两根导线和一根OPPC组合而成的三相电力系统,实现通电和通信双重功能融合。



光单元由多根光纤和保护管组成。光纤收容保护在不锈钢松套管中,管内填充特种油膏,以起到防水、防潮气或其他有害气体、隔热的作用。导线单元是传输电能的关键部件,一般由铝包钢芯绞线和铝线,一方面导线截面选择要合理,以保证线路有良好的电压传输质量和发热条件;另一方面,它又起到承力作用,还要具备足够的机械强度,使OPPC受到外力作用时光单元的传输性能不受影响。

常见光缆型号图文详解插图24

特点:

1、实现传输电能与光纤通信的完美融合。

2、充分利用输电线路走廊资源实现光通信。

3、没有给原有线路附加额外负荷带来的隐患。

4、良好的耐腐蚀性可提高OPPC的使用寿命。

5、具有良好的热稳定性,保证光通信不受影响。

6、不存在雷击断股、短路电流过热的事故隐患。



使用环境:

自承式架空,直接挂在电力杆塔上用于架空高压输电系统的通信路线













MGTSV矿用光缆



矿用光缆即煤矿用阻燃通讯光缆或煤矿用阻燃通信光缆,简称为矿用光缆、煤矿光缆或煤用光缆,其型号为MGTSV. 中国是一个矿藏大国,随着矿产的发展,不论是煤矿,铁矿,金矿,对于矿用光缆的需求日益加大!而矿用光缆起到的作用也举足轻重!

能为阻燃特性、防鼠特性(矿井特殊环境),因煤矿、金矿、铁矿等矿井,特别是煤矿为事故多发地,为确保意外发生时仍然保证通讯畅通,减少损失,国家安全生产监督管理局(国家煤矿安全监察局)强制要求用于煤矿的所有产品,也包括通讯光缆在内的安全认证即:矿用产品安全标志认证 -煤安认证

常见光缆型号图文详解插图25

特点:

1、全截面阻水结构,双面覆膜钢带纵包,确保良好的阻水性能和抗侧压力

2、松套管内填充特种油膏,对光纤进行关键性保护

3、磷化钢丝中心加强构件模量高、耐腐蚀

4、CMR护套使得光缆具有良好的阻燃性能

5、产品使用寿命25年以上



使用环境:

煤矿、金 矿、铁矿等矿山场合下的光缆













MGXTSV矿用光缆



MGXTSV型光缆是金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套、蓝色聚氯乙烯阻燃护套通信用室外光缆。束管内填充阻水油膏,束管和护套间填充阻水带。

能为阻燃特性、防鼠特性(矿井特殊环境),因煤矿、金矿、铁矿等矿井,特别是煤矿为事故多发地,为确保意外发生时仍然保证通讯畅通,减少损失,国家安全生产监督管理局(国家煤矿安全监察局)强制要求用于煤矿的所有产品,也包括通讯光缆在内的安全认证即:矿用产品安全标志认证 -煤安认证

常见光缆型号图文详解插图26

特点:

1、全截面阻水结构,确保良好的阻水防潮性能

2、松套管内填充特种油膏,对光纤进行关键性保护

3、两根平行圆钢丝既抗张力,又抗侧压

4、光缆外径小、重量轻,弯曲性能优异

5、松套管位于光缆物理中心,施工操作方便



使用环境:

煤矿、金 矿、铁矿等矿山场合下的光缆













MGTSV33矿用光缆(竖井)



MGTSV33型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套、绕包钢丝铠装、蓝色聚氯乙烯阻燃护套通信用室外光缆。

能为阻燃特性、防鼠特性(矿井特殊环境),因煤矿、金矿、铁矿等矿井,特别是煤矿为事故多发地,为确保意外发生时仍然保证通讯畅通,减少损失,国家安全生产监督管理局(国家煤矿安全监察局)强制要求用于煤矿的所有产品,也包括通讯光缆在内的安全认证即:矿用产品安全标志认证 -煤安认证

常见光缆型号图文详解插图27

特点:

1、全截面阻水结构,双面覆膜钢带纵包,确保良好的阻水防潮性能

2、松套管内填充特种油膏,对光纤进行关键性保护

3、磷化钢丝中心加强构件模量高、耐腐蚀

4、CMR护套使得光缆具有良好的阻燃性能

5、产品使用寿命25年以上



使用环境:

煤矿、金 矿、铁矿等矿山场合下的光缆
