什么是智能综合布线

分类: 专业知识 发布时间:22-03-30 浏览量:904

什么是智能综合布线、智能综合布线、综合布线、综合布线系统、综合布线设备、综合布线厂家





智能综合布线





智能综合布线对布线系统的影响



传统布线系统的管理只能依靠手工对管理记录进行更新,设备和连接的改动往往很难在第一时间反应在管理文档中,造成很多误差的产生。随着布线建设的规模化,对于布线规范化管理的要求越来越高,传统的布线管理已经不能满足现代布线建设的要求。同时,随着网络安全问题的日益严峻,将其列入布线管理的呼声也越来越高。电子配线架智能布线管理系统就是在这样的背景下诞生的。







智能布线系统解决方案



1、I 系统解决方案

2、S/K 系统解决方案





智能布线系统解决方案-I系统



I 系统严格意义上来说是一种从传统配线架向智能配线架过渡的产品,针对小型系统如小公司,家庭等点位分散管理间狭小的场所,以及老旧系统的局部改造。



1、I系统的特点

(1)成本低廉,与传统布线系统兼容性高

(2)网络通讯完全不受影响

(3)无需软件以及管理单元

(4)无需专用跳线

系统主要组成部分为 I 型智能配线架



2、I型UTP配线架的特点

(1)标准机柜安全配件,1U 高度

(2)提供 24 个增强型 Cat6/Cat5e 网络通讯端口

(3)提供 1 个 RJ45 电源连接口

(4)每个通讯端口上方具备一个 LED 显示灯

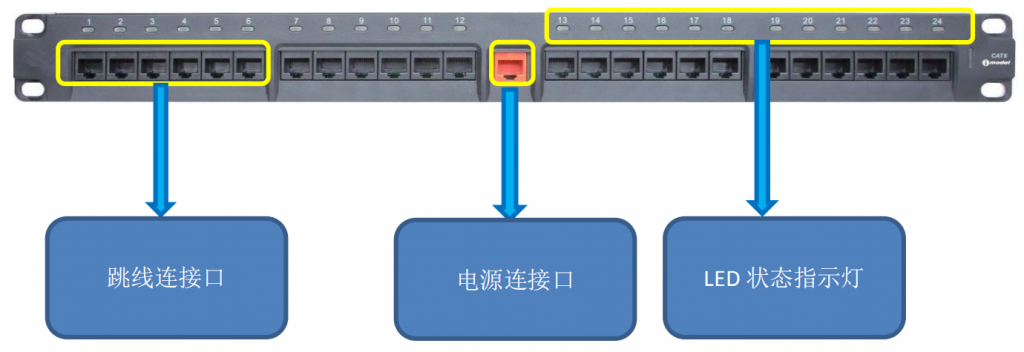

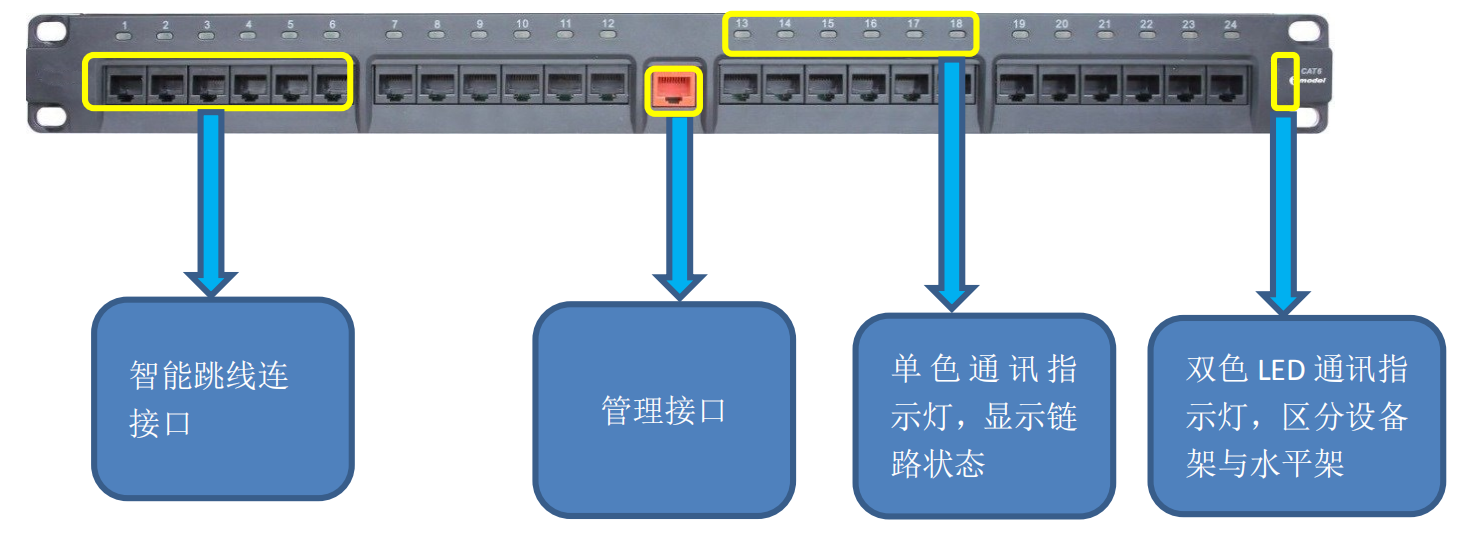

3、设备示意图

什么是智能综合布线插图



4、I 系统概述

I 系统在传统布线系统上做了优化处理,尽管不是一套严格意义上的智能布线管理系统,但在用户不增加成本的前提下,为用户的布线管理提供了一定的便利。用户在启用信息点时,只需要完成信息点终端连接后,通过配线架端口的 LED 提示灯将对应的端口与交换机连接即可,从而大大减少用户的工作量及出错的可能。

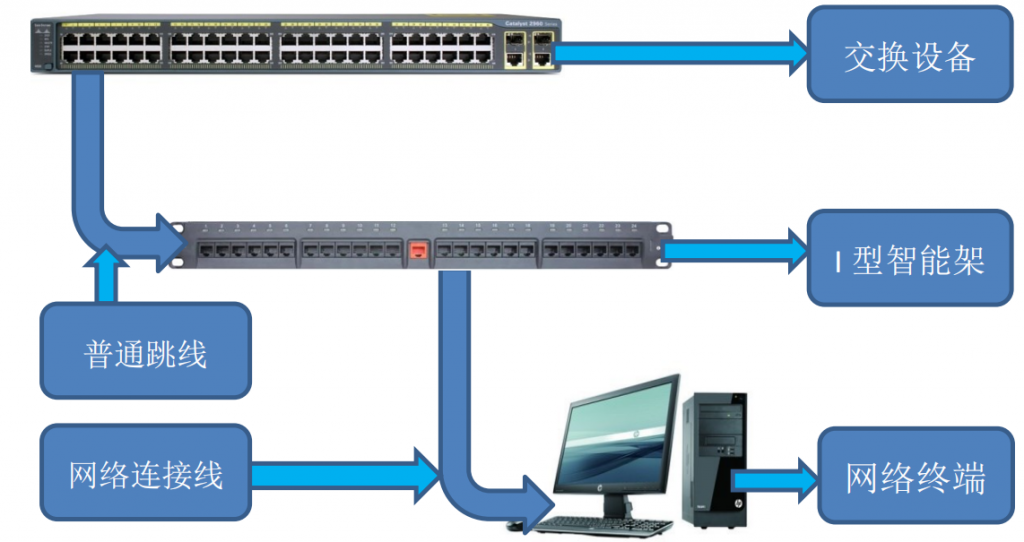

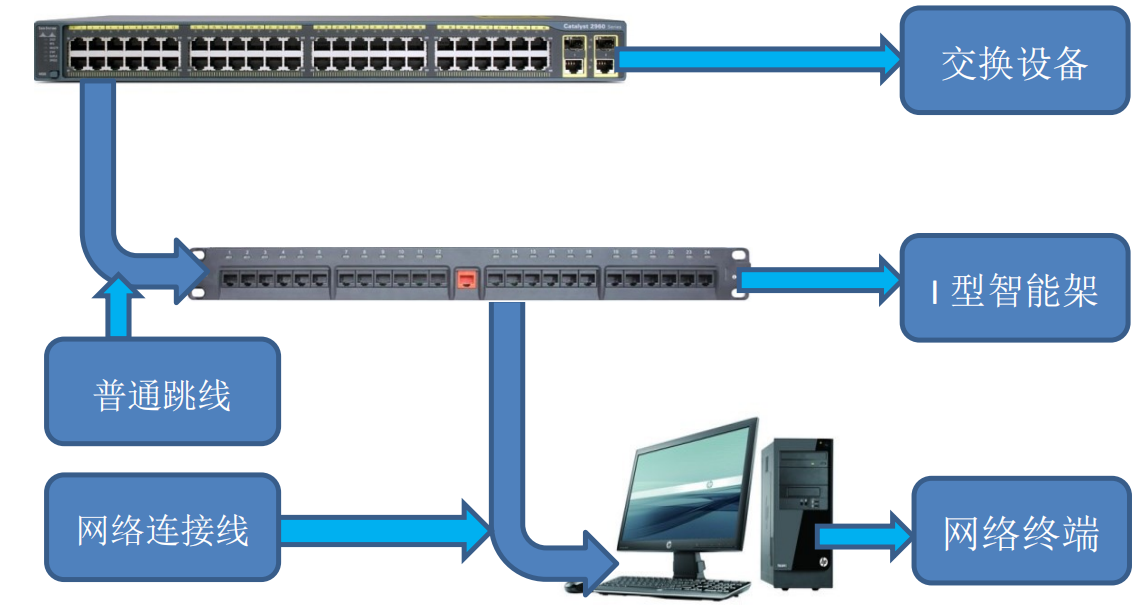

5、I 系统结构与实现形式

什么是智能综合布线插图1

当系统连线完成后,终端连接至信息模块后,对应配线架上的指示灯会亮起。成从终端到交换机的整个连接,至此配线架上的指示灯熄灭。







智能布线系统解决方案-S/K系统



1、S/K 系统特点:

(1)采用专业用 10 芯跳线,与网络通讯线路隔离

(2)提供了包括端口资源、统计分析、报表输出等一系列完整细化的布线管理功能

(3)提供 UTPFTP光纤的完整布线解决方案

(4)采用双配线架构,通过可视化配置界面映射 Switch 端口到配线架端口

(5)软件采用 B/S 架构,方便远程管理



2、S/K 系统硬件组成:

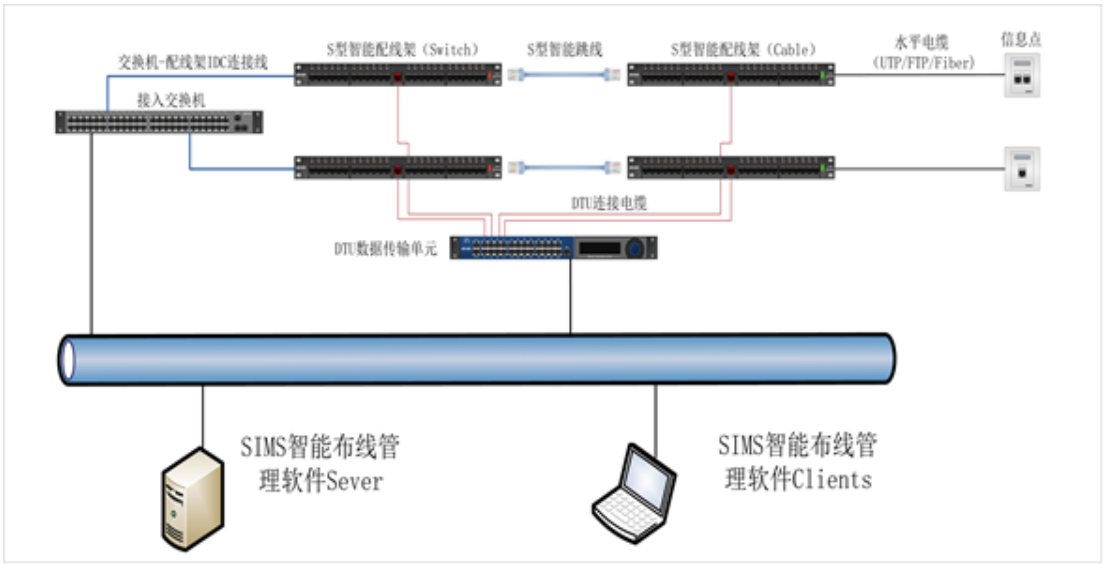

2.1 硬件系统结构

主要有三种类型设备组成,分别是,中心管理单元(DTU),智能配线架(RJ45 端口或光纤适配器),智能跳线(铜线或光纤)

什么是智能综合布线插图2



2.1.1、中心管理单元(DTU)

系统中的管理设备,用于连接配线架,采集配线架数据,上传给

Server 的功能;单设备可支持 24 条配线架,也可通过专用端口与 CON

端口与其他 DTU 进行级联。设备提供了 OLED 显示屏以便获取系统信

息,且配置了旋转操作按钮,方便现场操作。



2.1.1.1、DTU 基本功能简介

(1)采集配线架的数据,加工处理后上传给 Server

(2)通过内置 WebSever 对下面连接的配线架进行初始设置

(3) 通过 DTU 旋转键盘对系统进行操作



2.1.1.2、DTU 硬件说明:

提供 24 个标准 RJ45 接口,1~16 口为独立工作口,17~24 口为复合工作口可以与配线架连接,也可用于与其他设备级联。

(1)提供一个 OLED 显示屏

(2)提供两个 CON 口其中 1 口为管理端口,2 口为级联端口

(3)提供旋转飞轮按钮

(4)提供 100BaseT 的以太网接口用于连接网络



2.1.1.3、OLED 屏幕的显示内容与作用

DTU 启动后会自动进入 DTU 工作状态显示界面(如图)。在没有任何输入的情况下,约 5 分钟后,OLED 会自动进入节电模式(即没有任何显示)。在节电模式下按旋转按键会结束休眠,使 OLED 重新进入DTU 工作状态显示界面。

什么是智能综合布线插图3

其中 24 个方框代表 DTU 的 24 个智能配线架插孔,中间有实心正方形的方框表示其所对应的插孔有智能配线架插入,否则代表没有智能配线架插入。IP 和 ID 分别表示当前 DTU 的 IP 地址及 ID 信息。



1、显示智能配线架信息

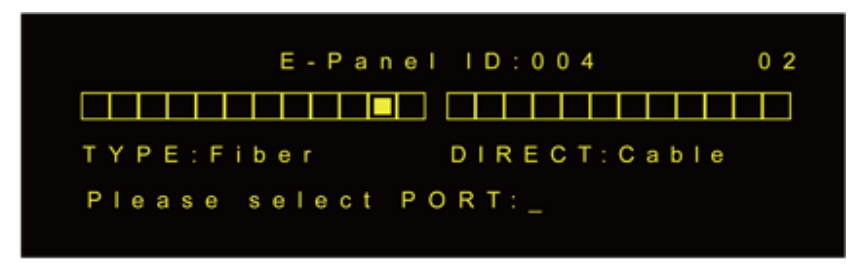

旋转按钮则依次选择连接到本 DTU 上的全部智能配线架,某个智能配线架被选中后,其右侧类型显示灯会持续闪烁。按下旋转按键后会进入智能配线架状态显示界面(如图)。

什么是智能综合布线插图4

其中 24 个方框代表智能配线架的 24 个端口,中间有实心正方形的方框表示其所对应的智能配线架端口已经通过智能跳线和其它智能配线架的端口连接,否则表示没有任何连接。

TYPE 表示智能配线架的类型:

Fiber:光纤配线架;

UTP:非屏蔽双绞线配线架;

STP:屏蔽双绞线配线架

KEYSTONE:Keystone 配线架

DIRECT 表示智能配线架的连接方向:

Cable:配线架和信息点连接(智能配线架右侧常亮绿灯);

Switch:配线架和交换机端口连接(智能配线架右侧常亮红灯)



2、显示端口信息

旋转旋钮则依次选择智能配线架的 24 个端口,某个端口被选中后,其对应的 LED 显示灯会持续常亮。如果选中的端口已经和其它端口连接,则按下旋钮按键后,会进入下面的显示界面,同时该端口及其所连接的对方端口会同时持续闪烁。

什么是智能综合布线插图5

“Current”表示当前端口的信息,“Connect”表示当前端口所连接的另一端的端口信息。

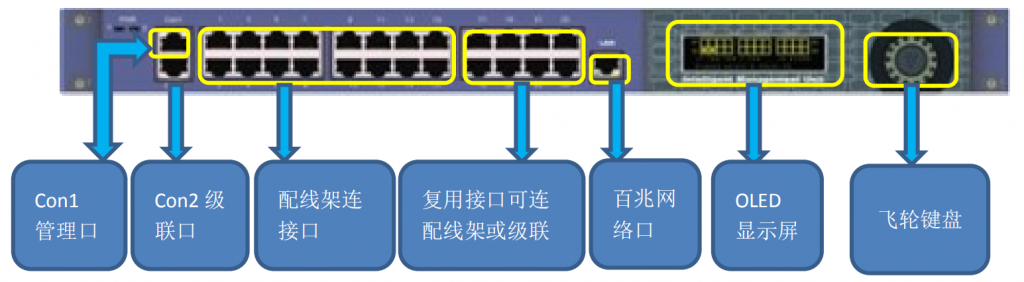

2.1.1.4、DTU 设备示意图

什么是智能综合布线插图6





2.1.2、S 型 UTP 智能配线架



2.1.2.1、S 型 UTP 智能配线架功能简介

具备专用检测端口,通过普通跳线与 DTU 连接,并提供 24 个 RJ45智能跳接端口,同智能配线架与其本智能配线架相连接。



2.1.2.2、S 型 UTP 智能配线架硬件说明

(1)内置扫描 IC 芯片,自动扫描端口连接关系

(2)1个RJ45管理端口(红色)连接DTU

(3)每个通讯端口上方具有一个 LED 指示灯

(4)配线架右侧具有一个双色 LED,用来显示连接位置,红色为设备端,绿色为水平系统区域。 

(5)标准机柜安全,1U 高度



2.1.2.3、S型UTP智能配线架设备示意图

什么是智能综合布线插图7





2.1.3、K 型模块化智能配线架



2.1.3.1、K 型模块化智能配线架功能介绍

除了具备 S 型配线架的智能功能外,可以兼容任何 Keystone 结构模块。



2.1.3.2、K 型模块化智能配线架硬件说明

(1)24 个标准 Keystone 安装口,支持各类 Keystone 结构模块

(2)兼容支持 UTP 与 FTP 系统

(3)在每个安装口具备两个检测金属触点以及显示 LED

(4)内置 IC 扫描芯片,自动扫描端口连接关系

(5)提供一个 RJ45 的管理端口位置用于连接 DTU

(6)配线架右侧具有一个双色 LED,用来显示连接位置,红色为设备端,绿色为水平系统区域

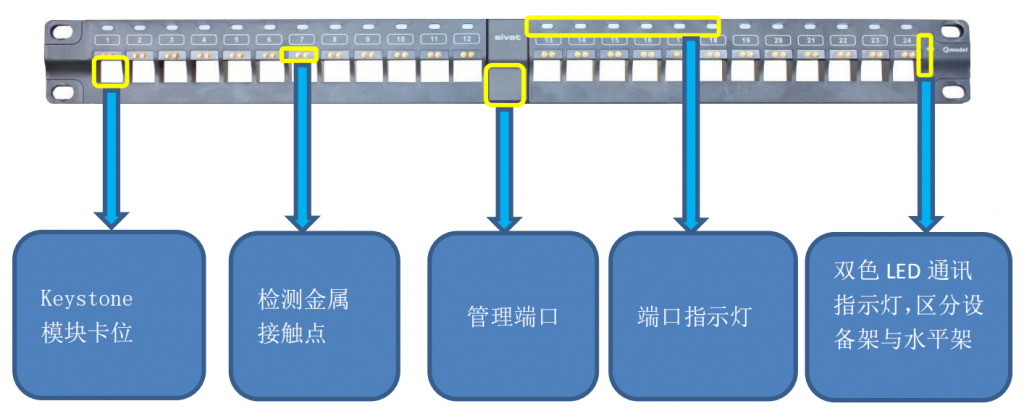

2.1.3.3、K 型模块化智能配线架设备示意图

什么是智能综合布线插图8





2.1.4、S 型光纤智能配线架



2.1.4.1、S 型光纤智能配线架功能介绍

可以满足光通讯的布线要求,提供 24 个双工 LC 接口的耦合器。



2.1.4.2、S 型光纤智能配线架硬件说明

(1)提供 24 个标准光纤双控 LC 接口

(2)接口可以选择单模或多模 OM3、OM4 类型

(3)每个适配器内具备两个金属测试点

(4)每个端口配备一个 LED 状态灯

(5)内置 IC 扫描芯片,可自动扫描端口连接关系

(6)提供 1 个 RJ45 管理端口位于设备后方,用于连接 DTU

(7)配线架右侧具有一个双色 LED,用来显示连接位置,红色为设备端,绿色为水平系统区域。

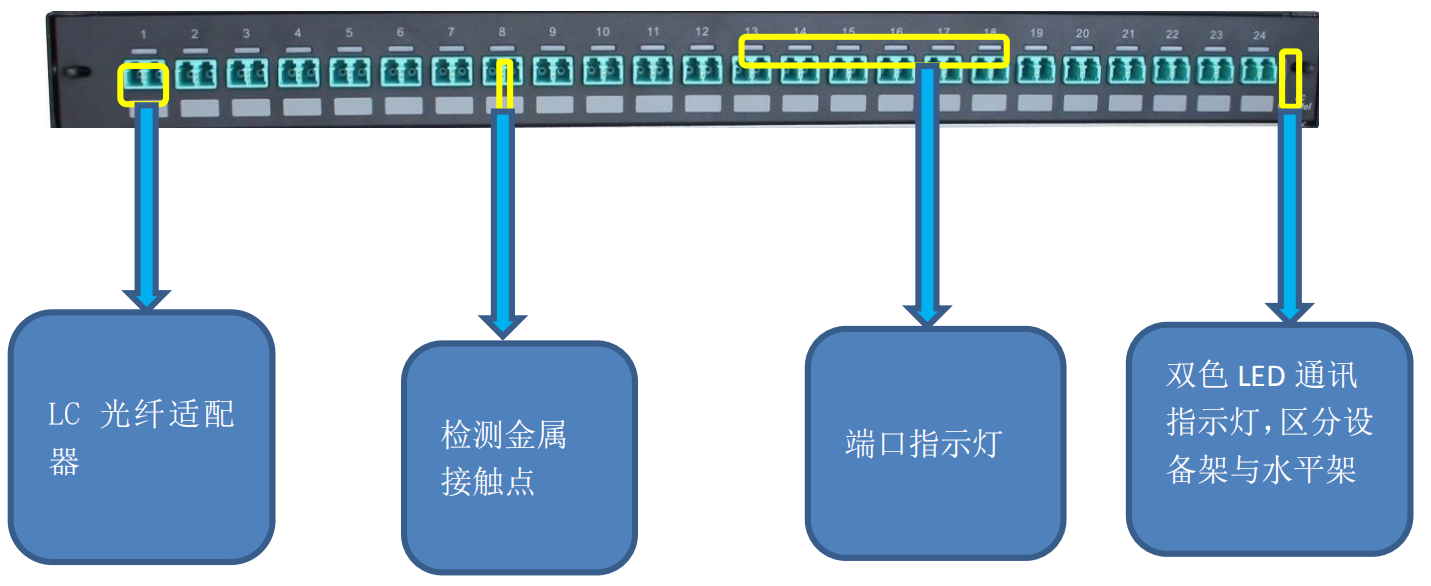

2.1.4.3、S 型光纤智能配线架设备示意图

什么是智能综合布线插图9





2.1.5、智能跳线



2.1.5.1、智能跳线功能介绍

产品采用双独立跳针的十针跳线,区别于其他同类产品的九针智能跳线,其中第九针为管理链路通讯,第十针负责配线架端口 LED 灯的通断,区分了管理与供电,给整个供电系统提供个更好的电气运行环境,并且构成完整链路的检测回路,从而对整个链路进行扫描,将整个布线系统构成一个整体的智能系统。



2.1.5.2、智能 Cat6 跳线

(1)可选配支持 UTP 与 STP 系统

(2)可选配多种绝缘外护套以应对不同工程类别的要求差异

(3)具备双针检测物理结构更稳定,且管理与供电物理分开

(4)传输性能完全满足 TIA/EIA Cat6 标准

(5)可选择 2m、3m、5m 等多种长度



2.1.5.3、MM/SM 智能光纤跳线

(1)可选配支持单模与多模 OM3、OM4 系统。

(2)可选配多种绝缘外护套以应对不同工程类别的要求差异

(3)具备双针检测物理结构更稳定,且管理与供电物理分开

(4)颜色采用国际标准

(5)可选择 2m、3m、5m 等多种长度



2.2、S/K系统管理软件

管理软件(以下简称软件)采用全图形化操作界面,主要用于综合布线系统的实时状态反馈,引导跳线操作,并提供告警信息、链路状态、资产使用情况等查询功能。通过软件,可以全面、直观的掌握综合布线系统的信息。同时,软件提供的报表导出功能,可以快速的完成综合布线系统的数据输出。



2.2.1、软件基本功能

2.2.1.1、信息记录

有数据库形式替代原有纸质文档和电子表格,实现数据统一管理,数据可以表格的形式导出备份,也可以云备份。



2.2.1.2、自动检测

当跳线发生任意变更时,系统会自动检测变更信息,并实时更新数据库。



2.2.1.3、告警提示

当链路(将换季端口到信息点)发生非法变更时,服务器会及时提出告警;告警信息可以通过电子邮件发送,或者短信发送(需要配置专用短信发送设备)。



2.2.1.4、操作引导

当需要根据射死你个的任务进行操作时,配线架端口 LED 将引导操作员进行准确处理。



2.2.1.5、端口映射

通过系统实现了网络从交换机端口到信息点的延伸,可以把网络通讯的节点准确定位到楼层、房间以及信息点。



2.2.1.6、统一管理

软件操作界面通过图形界面功能,让用户准确了解布线系统的结构,进行全面的管理。并且可以实现远程电子管理



2.2.2、工作模式

软件分为存在三种工作模式,分别是查询模式, 指令模式,工程模式。



2.2.2.1、查询模式

(1)通过软件对制定用户授权可以查看整个系统的状态信息:

(2)系统各个区域配线架的端口连接状态

(3)对配线架所连接的信息点,根指定范围进行状态统计

(4)查看链路的链接信息

(5)查看信息点工位的终端信息

(6)查看告警提示信息

(7)查看历史变更记录了信息



2.2.2.2、指令模式

为系统管理人员提供变更跳线操作的引导,同时具备查看模式的全部能力。

(1)对于指定端点的跳线的链接或断开

(2)处理系统告警



2.2.2.3、工程模式

(1)为系统安装人员提供搭建环境的基本功能。

(2)导入信息点对应表,完成信息点/交换机端口和配线架端口的对应

(3)完成信息点在平面图位置的摆放,实现和实际管径的对应

(4)完成机柜内设备位置的摆放,实现和实际环境对应

(5)建立信息点的基本信息



2.2.3、软件界面与系统环境要求

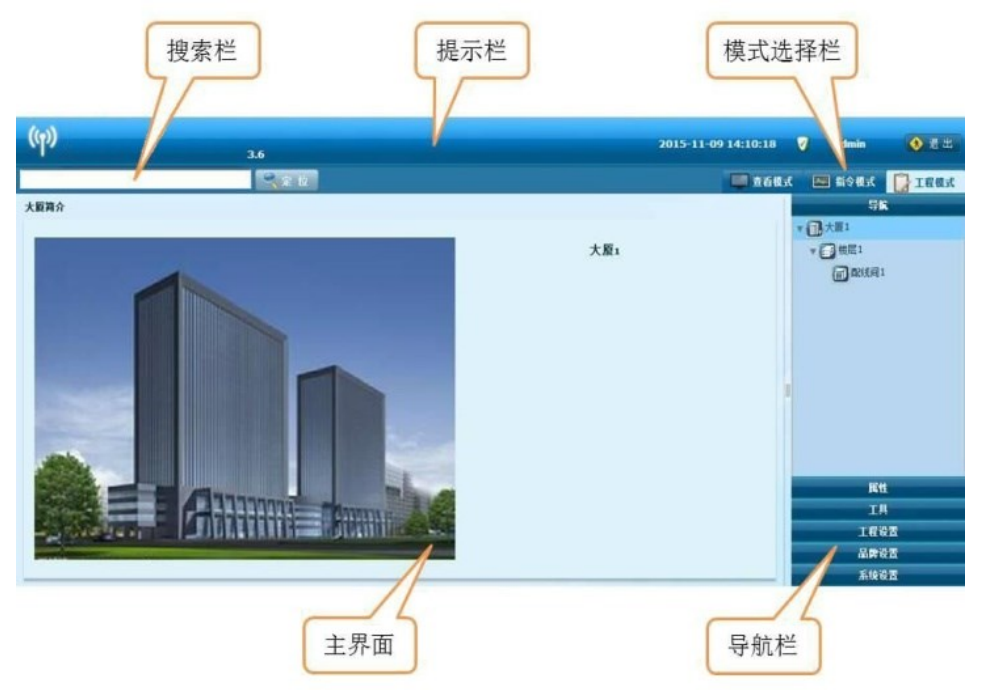

2.2.3.1、软件界面

什么是智能综合布线插图10





2.2.3.2、软件环境需求

服务器环境需求

(1)Windows XP Professional(32bit), Windows Server 2003(32bit), Window 7(32bit)

(2)Microsoft .Net Framework 4.0(已包含在本软件包中)

(3)Java Develop Kit 1.6.0.26(已包含在本软件包中)

(4)MySQL 5.5.13(已包含在本软件包中)或 Microsoft SQL Server 2008 R2(需要客户自行购买)



客户端环境需求

(1)Microsoft IE 6.0 或更高版本

(2)或 Google Chrome 14.0 或更高版本

(3)以上任何浏览器都必须安装 Adobe Flash Player 11





智能布线系统的优势



(1)国内唯一一款将供电与通讯链路完全分开的双架系统

(2)具备 SNMP 管理协议,可以通过软件监控管理从交换机端口到末端点位的整个链路。

(3)优于国内单架系统,具备断电后自动恢复管理连接

(4)全链路故障点定位功能

(5)软件为 B/S 架构可对大型集团或系统提供云管理功能
