光纤光缆配件系列知识详解-光纤光缆连接器(跳线)

分类: 专业知识 发布时间:22-04-07 浏览量:642

跳线是什么意思 光跳线是什么 光跳纤技术参数 光跳线连通性测试 跳线是干什么用的

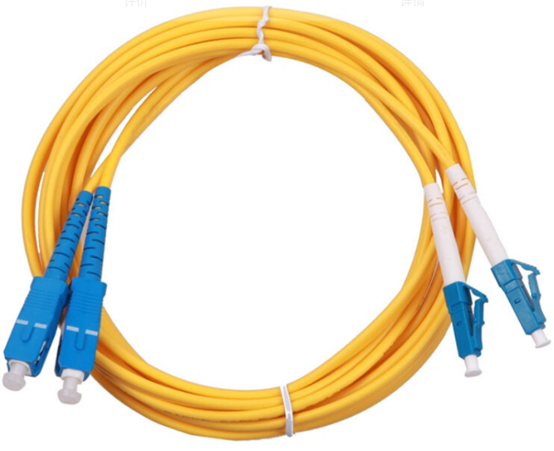

光纤光缆配件系列知识详解-光纤光缆连接器(跳线)插图

光纤光缆活动连接器(又称跳线)是指光纤光缆两端都装上连接器插头,用来实现光路活动连接达到光信号有效传输的一种基础光无源器件;一端装有插头则成为尾纤,单模光纤连接器连接头、连接类型 FC、SC、ST、LC、MTRL、E2000 等,端面接触方式有PC、APC和UPC型,单模光缆两端装有插头的,称为单模光纤跳线,采用先进技术和设备,进行规模化生产,产品性能优良,质量稳定可靠





跳线产品特点:



(1)插入损耗低,高回波损耗。

(2)重复性好。

(3)互换性好。

(4)温度稳定性好.





跳线产品应用:



(1)光纤通信系统。

(2)光纤接入网。

(3)光纤数据传输。

(4)光纤 CATV。

(5)局域网(LAN)

(6)光纤传感器。





跳线技术参数

产品类型 ST/SC/FC LC E2000 MTRL
插入耗损(dB) ≤0.20 ≤0.20 <0.10 ≤0.20
最大插入耗损(dB) 0.2 0.2 0.15 0.3
插入回波耗损(dB) ≥50 ≥50 >55 ≥50
重复性(dB) ≤0.10 ≤0.10 <0.10 ≤0.10
互换性(dB) ≤0.15 ≤0.15 ≤0.15 ≤0.15
光纤类别 G652;G655单模光纤等
工作温度(℃) -40~+70
插拨次数 ≥500
光缆长度(M) 3、5、7、10等用户可自定长度
采用标准 符合Telcordia、ANSI、IEC、TIA/EIA、NTT和IS标准
包装方式 袋装

注:光纤的类别和长度的不同以上参数会有不同的变化,跳线用光缆可采用单芯和双芯两种,光缆的外径和颜色有多种型号供客户选择



跳线选型参考:

产品编号 产品名称 产品型号 产品规格
BL-XL-01 光纤跳线 ST-ST 多模
BL-XL-02 光纤跳线 ST-ST 单模
BL-XL-03 光纤跳线 SC-SC 多模
BL-XL-04 光纤跳线 SC-SC 单模
BL-XL-05 光纤跳线 FC-FC 多模
BL-XL-06 光纤跳线 FC-FC 单模
BL-XL-07 光纤跳线 ST-SC 多模
BL-XL-08 光纤跳线 ST-SC 单模
BL-XL-09 光纤跳线 ST-FC 多模
BL-XL-10 光纤跳线 ST-FC 单模
BL-XL-11 光纤跳线 FC-SC 多模
BL-XL-12 光纤跳线 FC-SC 单模
BL-XL-13 光纤跳线 LC-LC 多模
BL-XL-14 光纤跳线 LC-LC 单模
