光纤光缆配件系列知识详解-光纤光缆百兆收发器

分类: 专业知识 发布时间:22-04-16 浏览量:649

光纤光缆配件系列知识详解-光纤光缆百兆收发器

光纤光缆配件系列知识详解-光纤光缆百兆收发器插图

10/100M 光纤收发器使用说明:

光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备,通过将电信号转换为光信号在多模或单模光纤上传输,突破了电缆传输距离短的限制,使得以太网在保证高带宽传输的前提下,利用光纤介质实现几公里甚至上百公里的远距离传输。使用光纤收发器构造网络能够节省网络投资。使用光纤收发器是现在在网络设备价格昂贵的情况下,一种符合网络现状的良好的远距离传输解决方案。





光纤收发器产品特性:



1.内置高效交换内核,抑制广播风暴,实现流量控制,CRC 差错校验;

2.支持100Base-FX光纤传输标准,可与其他产品互连;

3.支持SPANNING TREE构造容错网络

4.10/100Mbps、全双工/半双工自动协商,可平滑升级;

5.最远传输距离可达到120公里;

6.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱,配置灵活;

7.双电源容错机箱,热插拔模块,高可靠性;

8.高速缓存容量:1M Bits;

9.内置MAC地址缓存空间:1K;





光纤收发器产品协议:



IEEE802.3 以太网标准

IEEE802.3u 快速以太网标准

IEEE802.3d Spanning Tree 标准





光纤收发器产品分类:



1.本类产品按外形结构可分为:桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器;

2.本类产品按使用光纤数量可分为:单纤收发器和双纤收发器;

3.本类产品按使用光纤类型可分为:多模收发器和单模收发器;

4.本类别产品传输速率为:10/100M 自适应。

5.外置收发器可与十四槽机箱配套使用;插卡式收发器可与十六槽机箱配套使用。

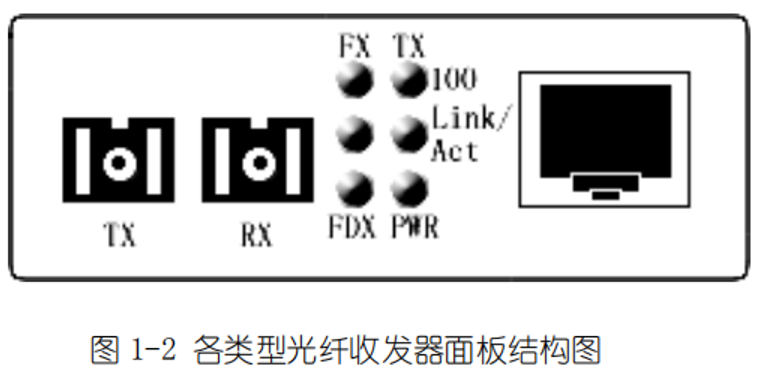

各类型光纤收发器的面板结构图(仅供参考,产品真实外观以实物为准)如下:

光纤光缆配件系列知识详解-光纤光缆百兆收发器插图1

指示灯状态说明

光纤收发器指示灯说明

指示灯 功能 状态 工作情况
PWR 电源指示灯 有电
无电
FX 光口链接/状态指示灯 有光输入
无光输入
FX LINK/ACT 光口链接/状态指示灯 光纤链路连通
闪烁 有数据流
光纤链路未连通
FDX 光口工作模式指示灯 全双工
半双工,有数据碰撞时闪烁
TX-100 电口信号指示灯 100M信号
10M信号
TX LINK/ACT 电链接/

状态指示灯

接通
闪烁 有数据流
未接通





光纤收发器安装与连接

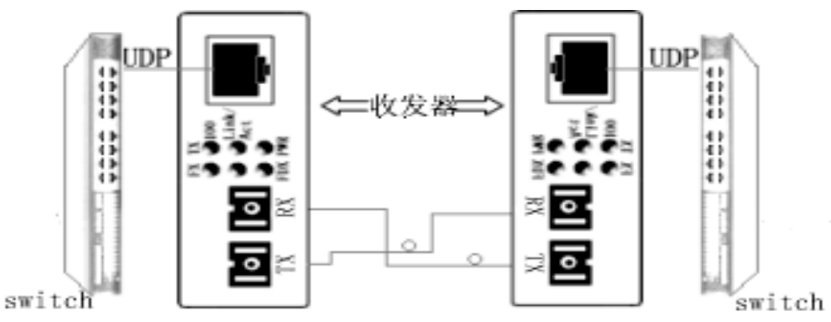

1.光纤收发器一般成对使用。典型的连接如下图所示:

光纤光缆配件系列知识详解-光纤光缆百兆收发器插图2

2.双绞线的连接方式:

a、直接与 PC 连接时,双绞线为平行线;

b、与交换机或集线器连接时,双绞线为交叉线

注:如光纤收发器支持MDI/MDIX功能,则双绞线类型不限。



3.光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口(TX)连接另一端收发器的接收口(RX)。

光纤接口的主要类型为 SC、ST、FC 等。如果是单纤收发器则只有一个光口同时为 TX 和 RX。

适用光缆:

多模光缆:50/125、62.5/125、100/140um

单模光缆:8.3/125、8.7/125、9/125、10/125um



4.首先确认设备的输入额定电压是220V还是-48V,然后接通对应的电源后,如PWR亮,表示供电正常。





光纤收发器技术参数



项目 10/100M多模收发器 10/100M单模收发器
线缆类型 多模光纤/双绞线 单模光纤/双绞线
传输类型 (快速)以太网 (快速)以太网
传输方式 10/100M全/半双工 10/100M全/半双工
MTBF >3年 >3年
误码率 <1E-8 <1E-8
数据缓存器 1MBits 1MBits
功率稳定率 0.2mw/℃ 0.2mw/℃
光功率接收动态范围(DBm) 0~-30 0~-40
工作温度 0℃~70℃ 0℃~70℃
储存温度 -45℃~80℃ -45℃~80℃
最大电流 800mA 800mA
功耗 2.5w 2.5w
兼容性 与其他标准产品相兼容 与其他标准产品相兼容
EMC 符合FCC Part15 符合FCC Part15
体积 95*70*26mm 外置:长*宽*高
140*110*30mm 内置:长*宽*高



光传输特性:

产品型号 发射波长mm 接收波长nm 发射波功率dBm 接收/灵敏度dBm 传输距离Km 光纤数量
百兆多模
2公里收发器
1310 1310 -22~-12 ≤-36.0 ≥2 双纤
百兆单模
25公里收发器
1310 1310 -15~-8 ≤-38.0 ≥25 双纤
百兆单模
40公里收发器
1310 1310 -8~-3 ≤-38.0 ≥40 双纤
百兆单模
60公里收发器
1310 1310 -3~0 ≤-38.0 ≥60 双纤
百兆单模
80公里收发器
1550 1550 -5~0 ≤-38.0 ≥80 双纤
百兆单模
100公里收发器
1550 1550 ≥-1 ≤-38.0 ≥100 双纤
百兆单模
120公里收发器
1550 1550 ≥1 ≤-40.0 ≥120 双纤
百兆单模
25公里收发器A端
1310 1550 -15~-8 ≤-36.0 ≥25 单纤
百兆单模
25公里收发器B端
1550 1310 -8~-3 ≤-36.0 ≥25 单纤
百兆单模
40公里收发器A端
1310 1550 -8~0 ≤-36.0 ≥40 单纤
百兆单模
40公里收发器B端
1550 1310 -8~0 ≤-36.0 ≥40 单纤
百兆单模
60公里收发器A端
1310 1550 -3~0 ≤-36.0 ≥60 单纤
百兆单模
60公里收发器B端
1550 1310 -3~0 ≤-36.0 ≥60 单纤



选型参考:

产品名称 规格 尺寸(外电/内电) 材质 单位
收发器 百兆外电多模2公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模25公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模40公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模60公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模80公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模100公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单模120公里收发器 百兆双纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单纤单模25公里收发器 百兆单纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单纤单模40公里收发器 百兆单纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单纤单模60公里收发器 百兆单纤 95*70*26mm/
140*110*30mm
铁壳
收发器 百兆外电单纤单模80公里收发器 百兆单纤 95*70*26mm/
140*110*30mm
铁壳
