10/100/1000M 光纤收发器简介

10/100/1000M 光纤收发器是一种将以太网电信号转换成光信号或反之的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。使用光纤收发器构造网络能够节省网络投资。使用光纤收发器是现在在网络设备光口价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。





光纤收发器产品特性



1.内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；

2.支持1000Base-FX光纤传输标准，可与其他产品互连；

3.支持 SPANNING TREE构造容错网络

4.10/100M/1000Mbps、全双工/半双工自动协商，可平滑升级；

5.最远传输距离可达到 80Km；

6.内、外置电源的独立式收发器、机架式收发器、十六槽机箱，配置灵活。





光纤收发器产品协议



本产品遵循 IEEE802.3E/AB 标准





光纤收发器产品分类



1．本公司产品按外形结构分为：桌面型内置电源收发器、机架式收发器、十六槽机架式收发器。

2．本公司产品按使用光纤数量可分为：单纤收发器和双纤收发器；

3．本公司产品按使用光纤类型可分为：多模收发器和单模收发器；

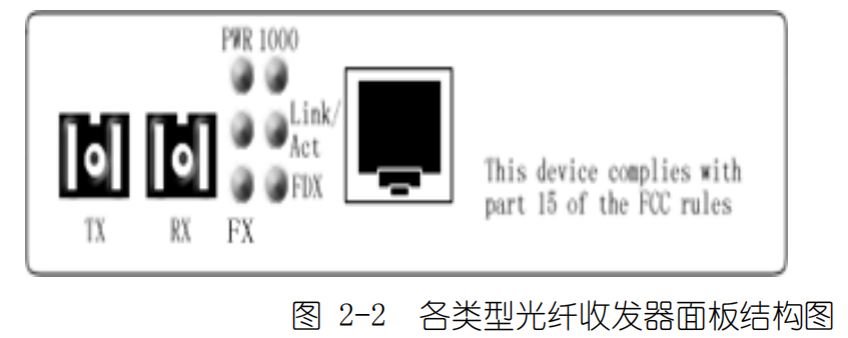

4．本公司产品传输速率为：10/100/1000 自适应。各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如：

指示灯状态说明

光纤收发器指示灯说明

指示灯	功能	状态	工作情况
PWR	电源指示灯	亮	有电
		灭	无电
FX	光口链接/状态指示灯	亮	接通
		灭	未接通
FX LINK/ACT	光口链接/状态指示灯	亮	接通
		闪烁	有数据流
		灭	未接通
TX-1000	电口信号指示灯	亮	1000M信号
		灭	100M信号
TX LINK/ACT	电链接/ 状态指示灯	亮	接通
		闪烁	有数据流
		灭	未接通



安装与连接

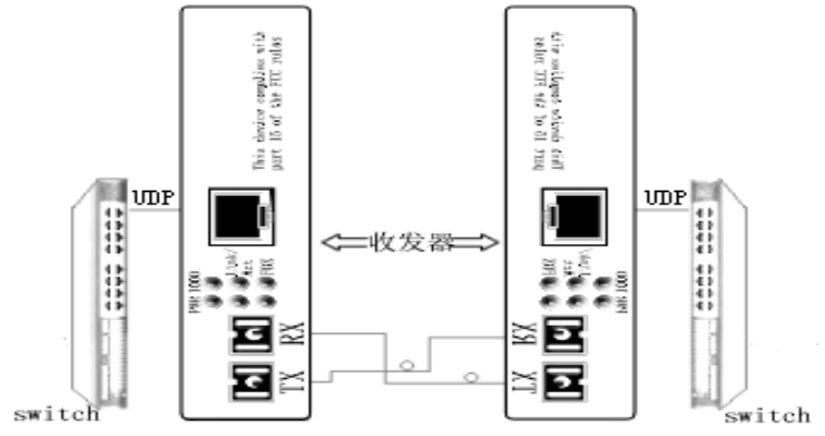

1．光纤收发器一般成对使用。典型的连接如下图所示：

2．双绞线的连接方式：

a、直接与PC连接时，双绞线为平行线；

b、与交换机或集线器连接时，双绞线为交叉线

注：如光纤收发器支持MDI/MDIX功能，则双绞线类型不限。



3．将电源适配器的插头接到光纤收发器的插座上，接通电源，此时光纤收发器的电源指示灯 FDX 亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口和光口所检测到与之对接网络设备的状态来决定收发器电口和光口的工作状态, 指示灯将显示此时收发器的工作状态。如果检测不到对接设备（例如对接设备未开机等），则只有 FDX 指示灯亮。





光纤收发器技术参数



标准: IEEE 802.3z/AB 1000Base-T/SX/LX/ZX

接口: 双绞线: RJ45

光纤: SC、ST 或 FC

LED: PWR, FX Link/ACT,FDX,TX-100,TX Link/ACT,FX-100

传输速率: 双绞线:10/100/1000Mbps,光纤:1000Mbps

双工方式: 电口全双工或半双工，光口全双工

双绞线:5E类，6类

光纤:多模:50/125，62.5/125μm。单模: 8.3/125μm,8.7/125μm,8/125μm,10/125μm

电源:交流220V(165-260V),50Hz或直流-48V直流

环境温度：0~50℃

存储温度：-20~70℃

湿度：5%~90%,无冷凝

体积：140*110*30mm(长³宽³高)



光传输特性：

产品型号	发射波 长mm	接收波 长nm	发射波 功率dBm	接收/灵 敏度dBm	传输 距离Km	光纤 数量
千兆多模 0.55 公里	850	850	-17~-12	≤-20.0	≥0.55	双纤
千兆多模 2公里	1310	1310	-15~-10	≤-22.0	≥2	双纤
千兆单模 10公里	1310	1310	-6~-12	≤-21.0	≥10	双纤
千兆单模 20公里	1310	1310	-13~-8	≤-23.0	≥20	双纤
千兆单模 40公里	1550	1550	-3~-0	≤-25.0	≥40	双纤
千兆单模 60公里	1550	1550	≥-1	≤-25.0	≥60	双纤
千兆单模 80公里	1550	1550	≥1	≤-27	≥80	双纤
千兆单纤单模 10公里A端	1310	1550	-10~-5	≤-20.0	≥10	单纤
千兆单纤单模 10公里B端	1550	1310	-10~-5	≤-20.0	≥10	单纤
千兆单纤单模 20公里A端	1310	1550	-8~-3	≤-23.0	≥20	单纤
千兆单纤单模 20公里B端	1550	1310	-8~-3	≤-23.0	≥20	单纤
千兆单纤单模 40公里A端	1310	1550	-3~-0	≤-23.0	≥40	单纤
千兆单纤单模 40公里B端	1550	1310	-3~-0	≤-23.0	≥40	单纤
千兆单纤单模 60公里A端	1310	1550	≥-1	≤-25.0	≥60	单纤
千兆单纤单模 60公里B端	1550	1310	≥-1	≤-25.0	≥60	单纤



选型参考：

产品 名称	规格		尺寸（外电/ 内电）	材质	单 位
收发器	千兆外电多模 0.55公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电多模 2公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单模 10公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单模 20公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单模 40公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单模 60公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单模 80公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	台
收发器	千兆外电单纤 单模10公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	对
收发器	千兆外电单纤 单模20公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	对
收发器	千兆外电单纤 单模40公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	对
收发器	千兆外电单纤 单模80公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	对
收发器	千兆外电单纤 单模60公里收发器	千兆 双纤	9*70*26mm/ 140*110*30mm	铁壳	对
