GYXTS光缆参数
GYXTS型光缆是金属加强构件、中心管填充式、绕包钢丝铠装、钢-聚乙烯粘结护套通信用室外光缆。由中心松套管、12根磷化钢丝加强构件和钢-聚乙烯护套构成。
咨询热线:19879922973
产品说明

GYXTS光缆参数,GYXTS是什么光缆,GYXTS管道光缆



GYXTS光缆产品描述

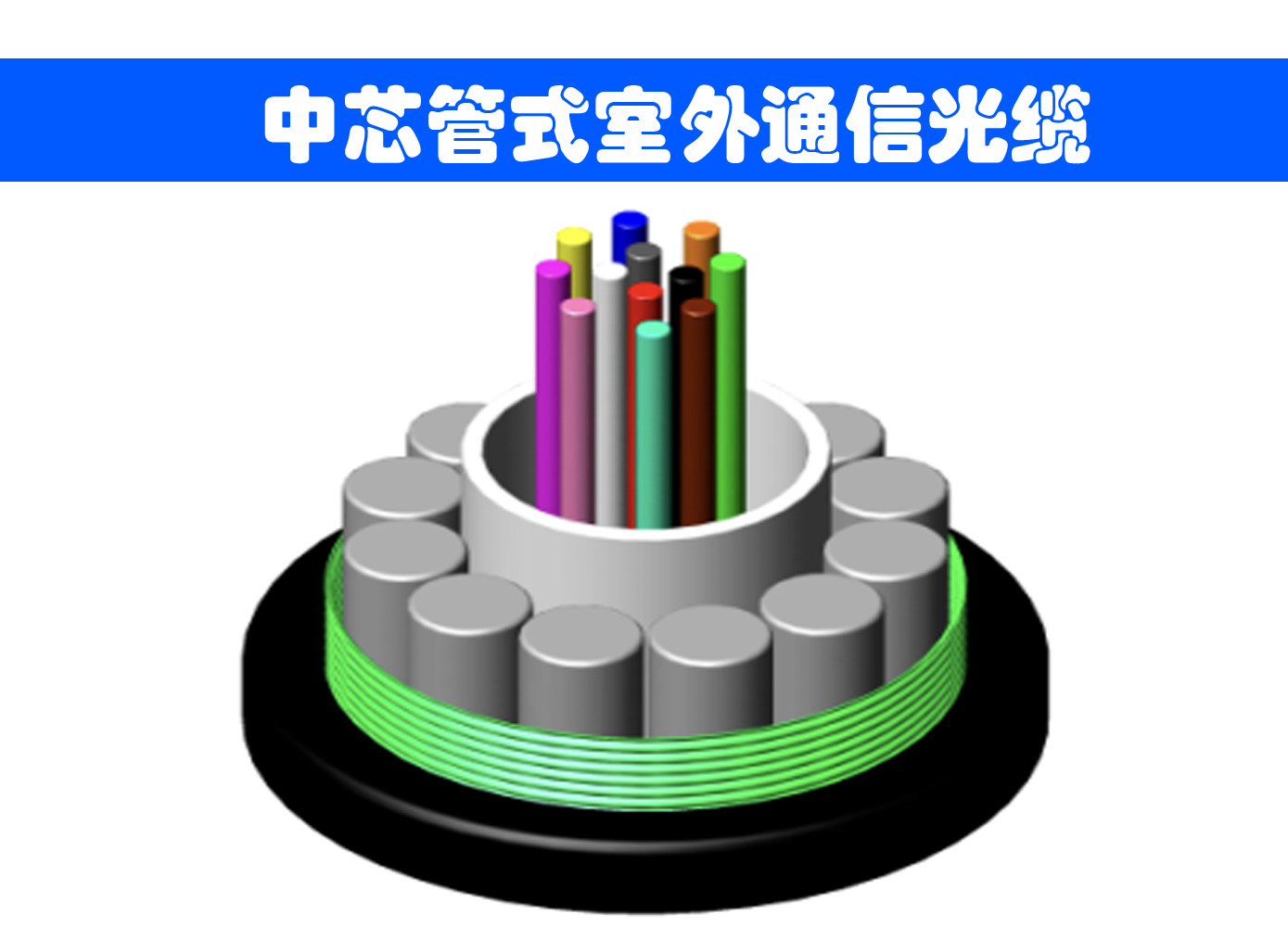

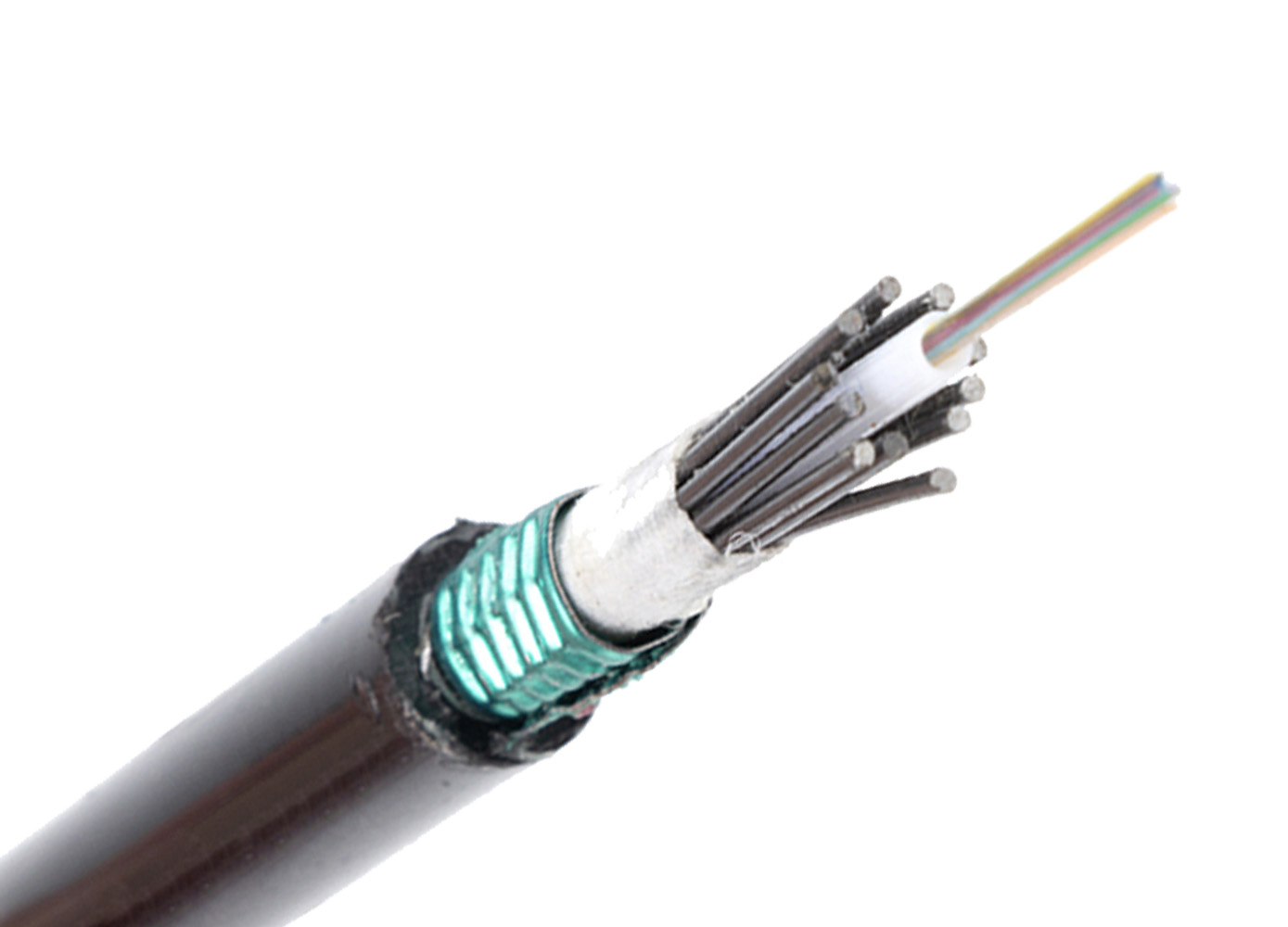

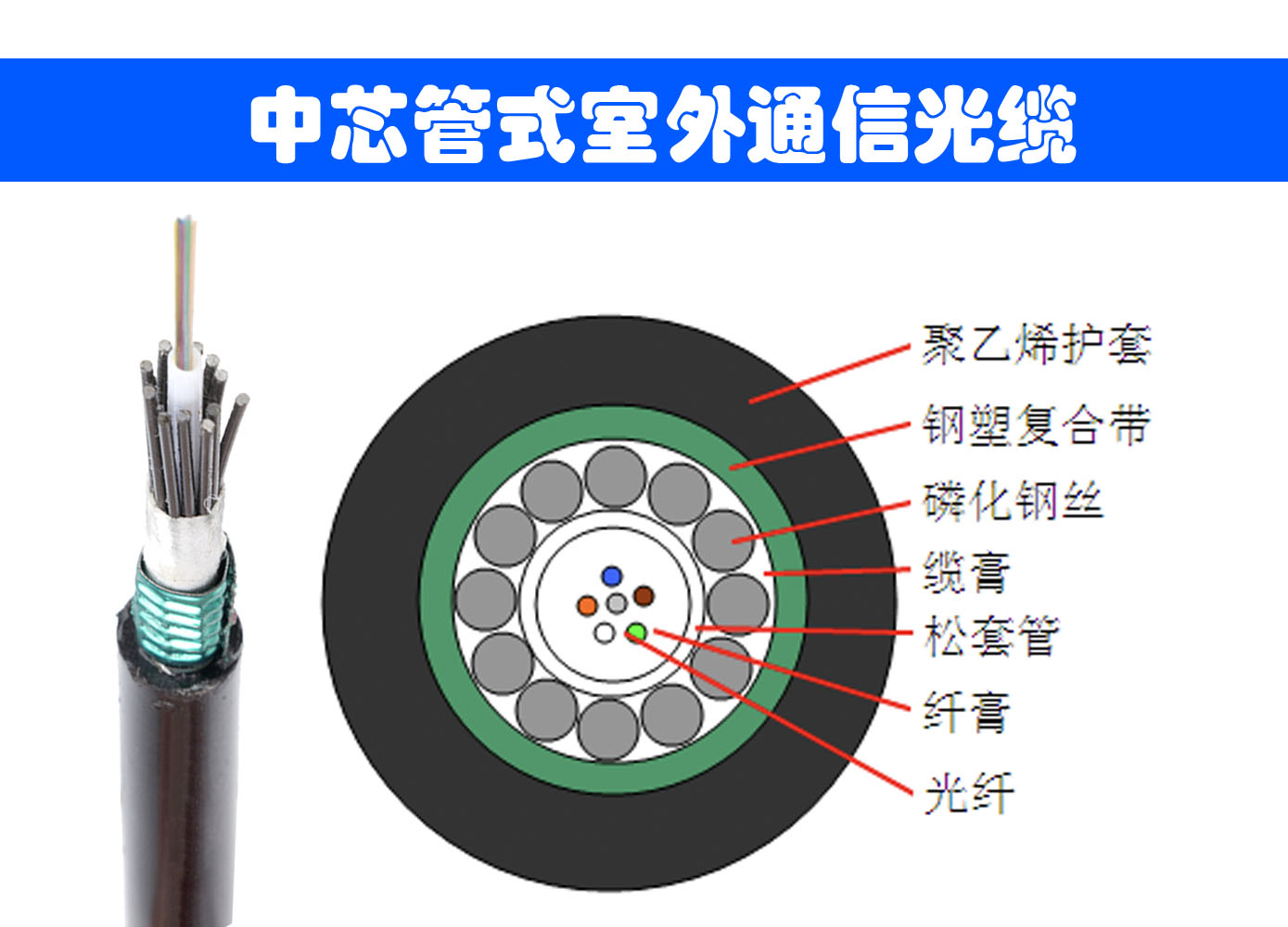

GYXTS(金属加强构件、单细圆钢丝铠装、钢-聚乙烯粘结护套中心束管式通信用室外光缆)光缆的结构是将单模光纤套入由高模量的塑料做成的内填充防水化合物松套管中并置于缆的中心,钢丝加强芯围绕中心套管绞合成紧凑和圆形的缆芯,涂塑钢带纵包后聚乙烯护套成缆。



GYXTS光缆产品特点

松套管内填充特种防水化合物;缆芯外采用阻水材料;涂塑钢带防潮层;

全截面阻水结构,双面覆膜钢带纵包,确保良好的抗侧压和抗拉性能

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种油膏,对光纤进行关键性保护

磷化钢丝绕包加强件既抗张力,又抗侧压

单细圆钢丝铠装,优良的机械能;

光滑的外护套使光缆在安装中可以有更小的摩擦系数;

严格的工艺、原材料控制,保证光缆长期稳定工作;

黑色聚乙烯护套,光缆具有良好的抗紫外性能;

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上



GYXTS光缆性能指标

执行标准:YD/T 769-2018

应用范围:核心网、城域网和接入网室外光缆

敷设方式:管道、非自承式架空敷设方式。

工作温度:-40℃~+60℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



GYXTS管道光缆技术参数

GYXTS管道光缆技术参数
光缆芯数 光缆外径 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-12 7.1 12 70
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;


光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。




GYXTS光缆产品说明

GYXTS型光缆是金属加强构件、中心管填充式、绕包钢丝铠装、钢-聚乙烯粘结护套通信用室外光缆。由中心松套管、磷化钢丝加强构件和钢-聚乙烯护套构成。
