Gyty型号光缆

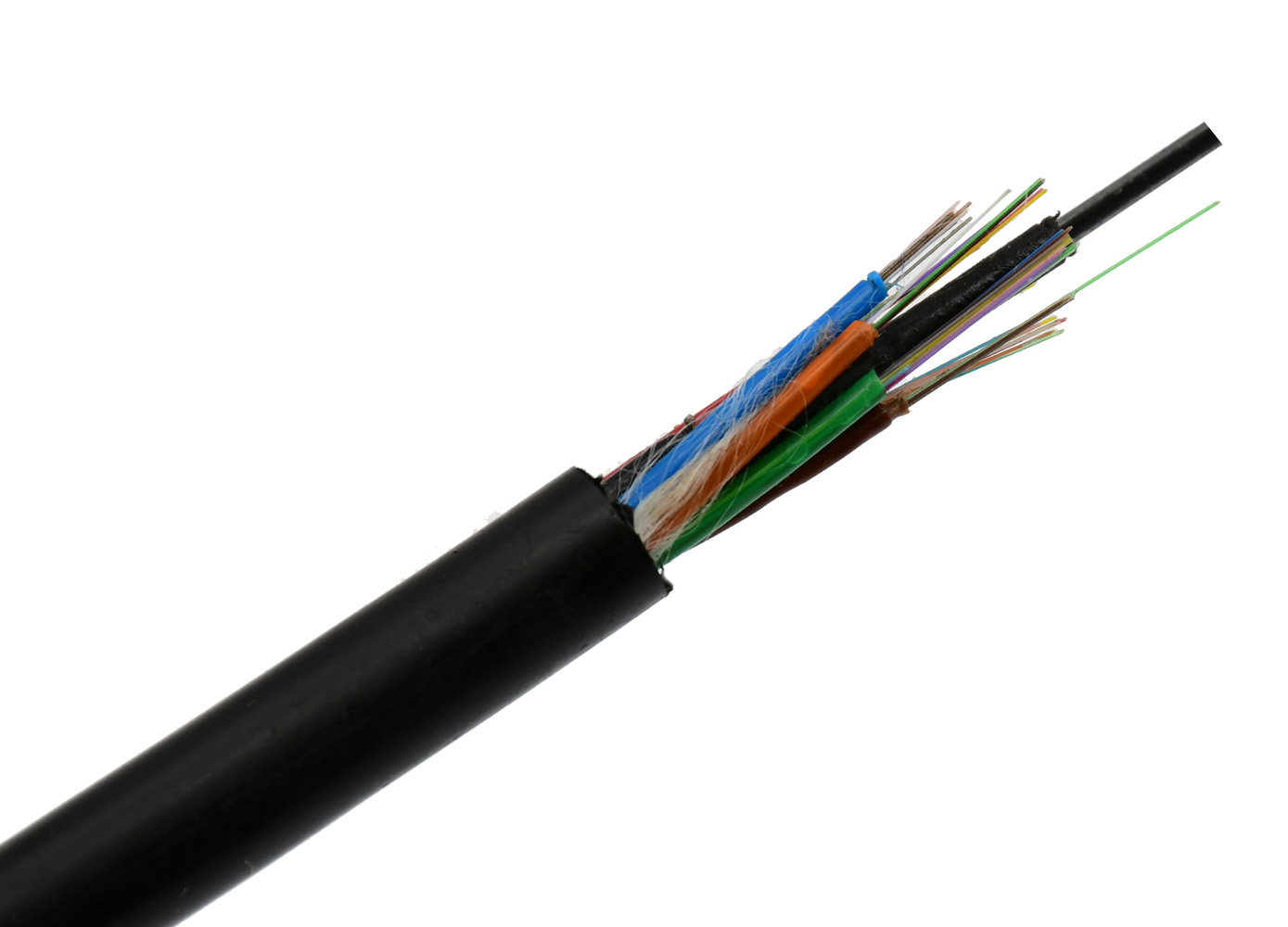

GYTY光缆(金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆)的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳〉围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,聚乙烯护套成缆。
咨询热线:19843059638
产品说明

GYTY是什么,gyty型号,GYTY光缆是什么光缆

管道光缆型号 , 管道光缆敷设 , 管道光缆施工规范 , 管道光缆施工价格多少钱一公里 , 管道光缆敷设图 , 管道光缆的敷设,子管在人孔伸出长度 , 管道光缆埋深要求 , 管道光缆敷设步骤和注意事项 , 管道光缆施工光缆在人孔内应有什么保护 , 管道光缆施工示意图



gyty 光缆

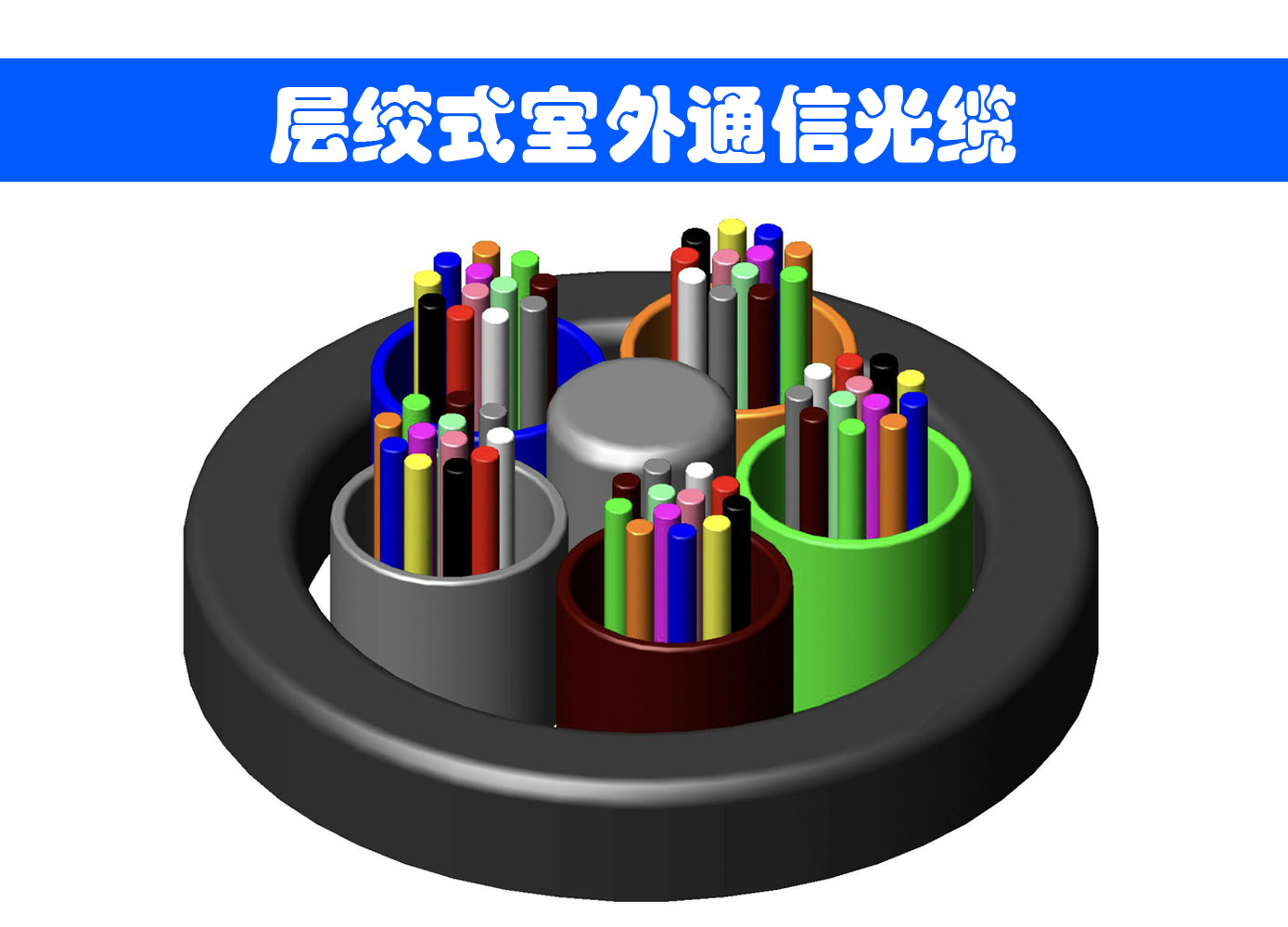

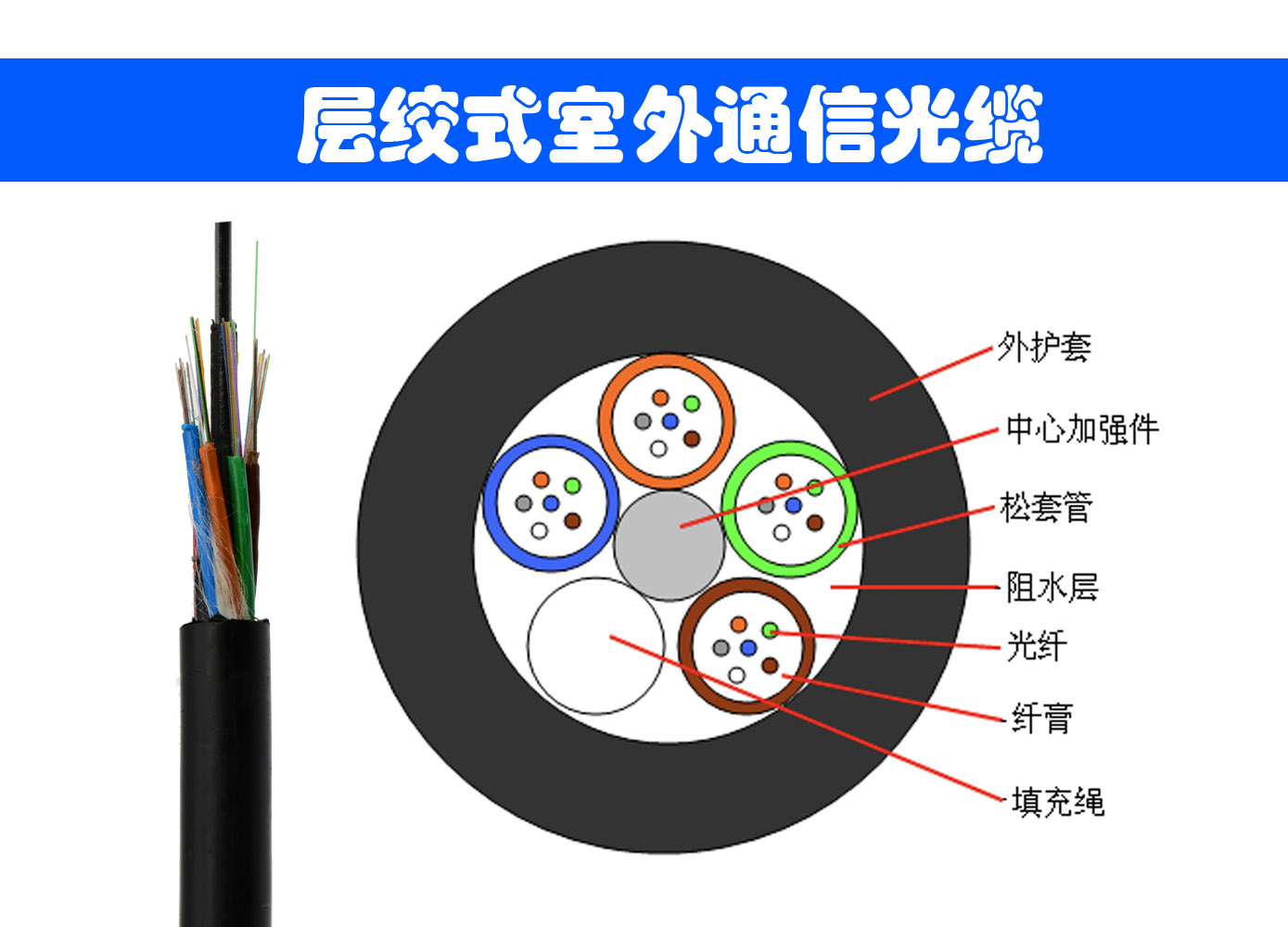

GYTY(金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳〉围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,聚乙烯护套成缆。



gyty光缆 产品特点

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

全截面阻水结构,确保良好的阻水性能

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种防水化合物,完全缆芯填充,光缆具有优良的阻水性能;

松套管内填充特种油膏,对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

严格的工艺、原材料控制,保证光缆长期稳定工作;

光滑的外护套使光缆在安装中可以有更小的摩擦系数;

黑色聚乙烯护套,光缆具有良好的抗紫外性能;

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上



gyty光缆 性能指标

执行标准: YD/T 901-2018、 IEC 60794-1

应用范围:核心网、城域网和接入网室外光缆

敷设方式:管道、非自承式架空敷设方式。

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



gyty光缆 技术参数

gyty光缆 技术参数
光缆芯数 光缆结构 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-30 1+5 6 49
32-60 1+5 12 56
62-72 1+6 12 71
74-96 1+8 12 86
98-120 1+10 12 105
122-144 1+12 12 125
146-216 1+6+12 12 128
218-300 1+9+15 12 160
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



gyty光缆 产品说明

GYTY型光缆是金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆。
