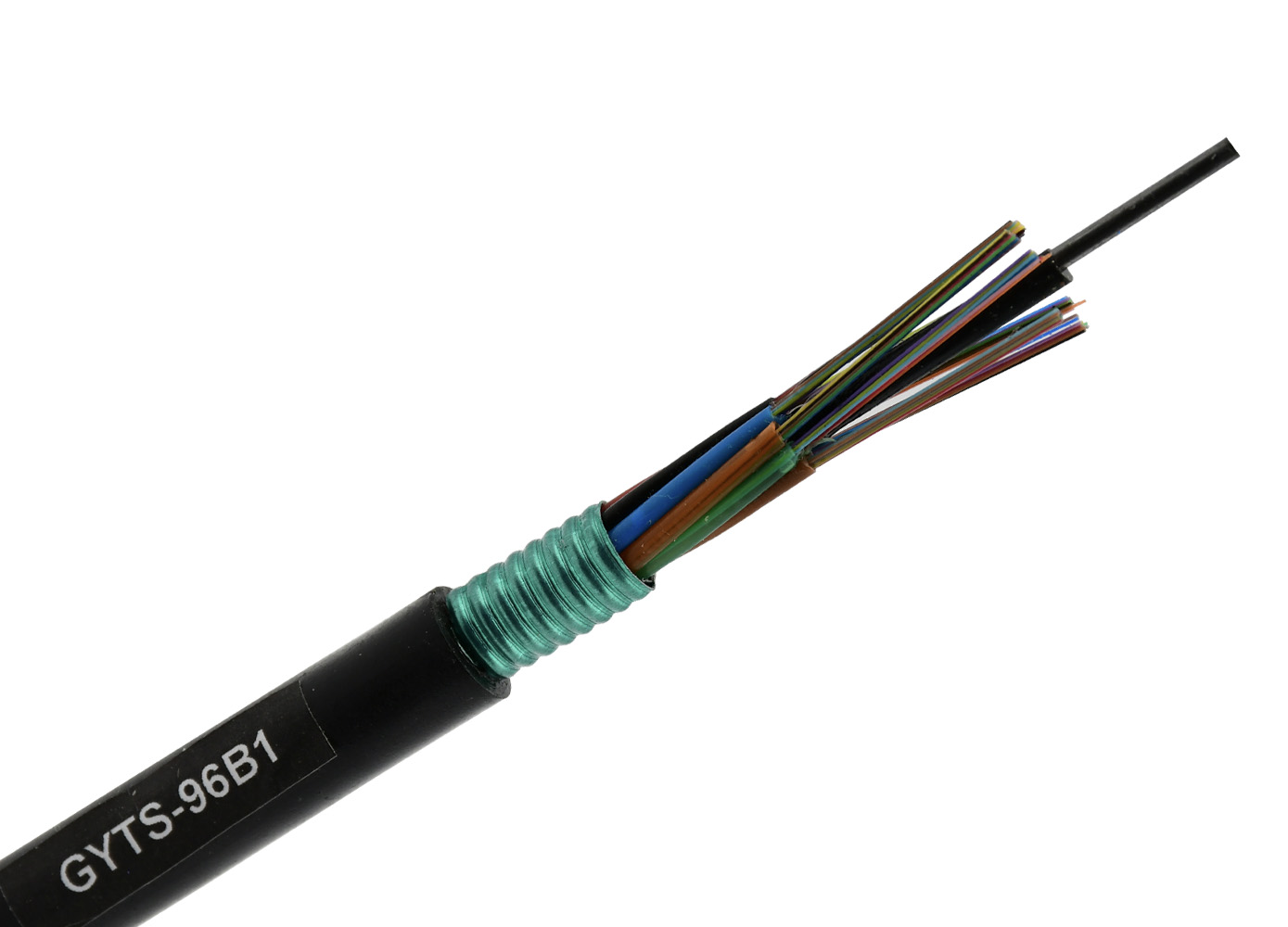

gyts光缆参数

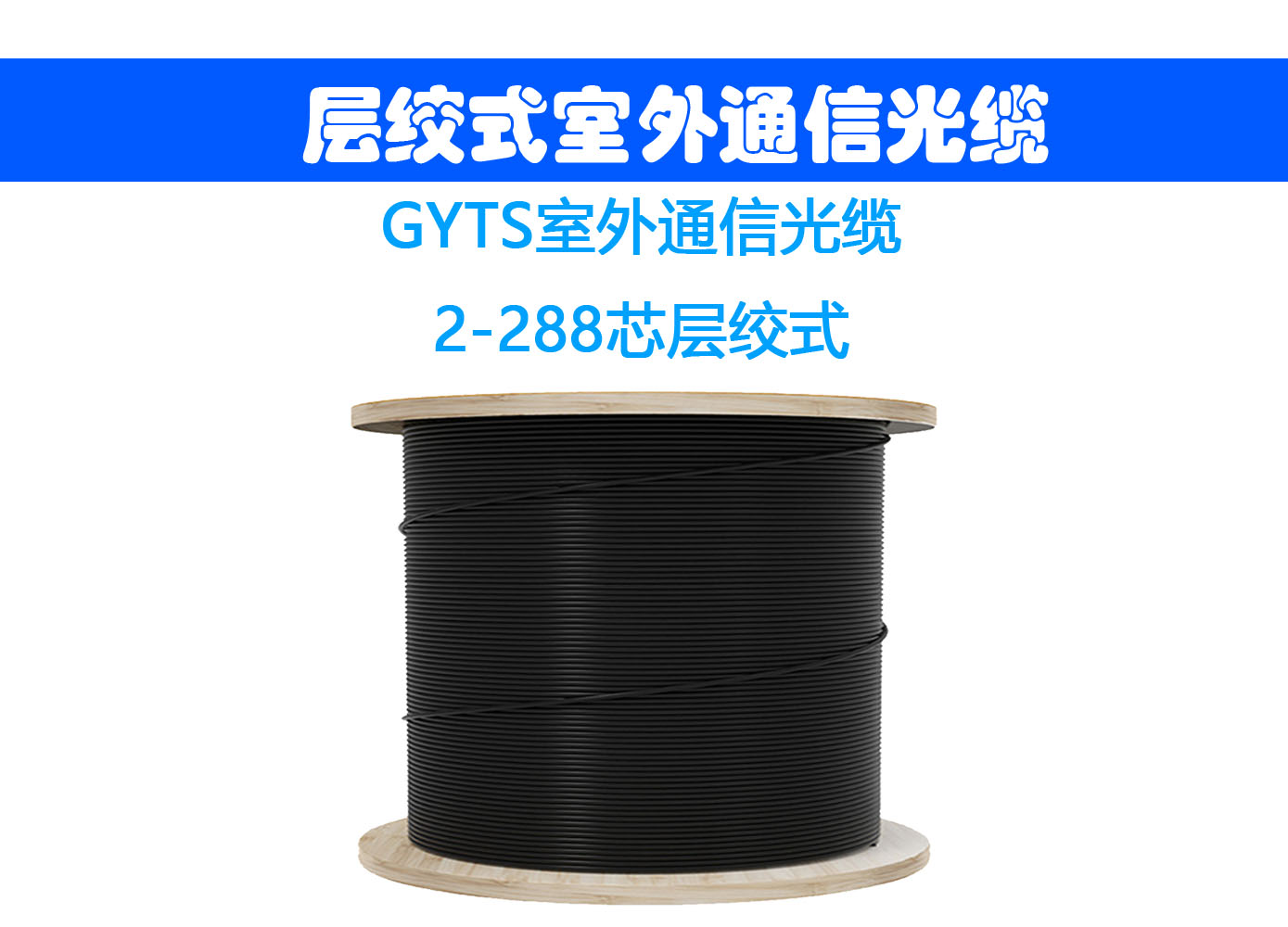

GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑钢带纵包后挤塑聚乙烯护套。
咨询热线:19843059638
产品说明

gyts光缆是什么意思,gyts-12b1.3,gyts和gyta光缆区别

gyts光缆 , gyts和gyta光缆区别 , gyts型号光缆含义 , gyts-24b1.3 , gyts-12b1光缆 , gyts24b1.3型号光缆含义 , gyts光缆字母含义 , GYTS光缆是单模还是多模 , GYTS光缆是什么意思 , GYTS光缆参数详解 , GYTS光缆型号是啥意思 , GYTS光缆图片 , GYTS光缆是哪家用的 , GYTS光缆多少钱一米 , GYTS光缆能防止鸟啄吗 , GYTS光缆型号



GYTS光缆型号

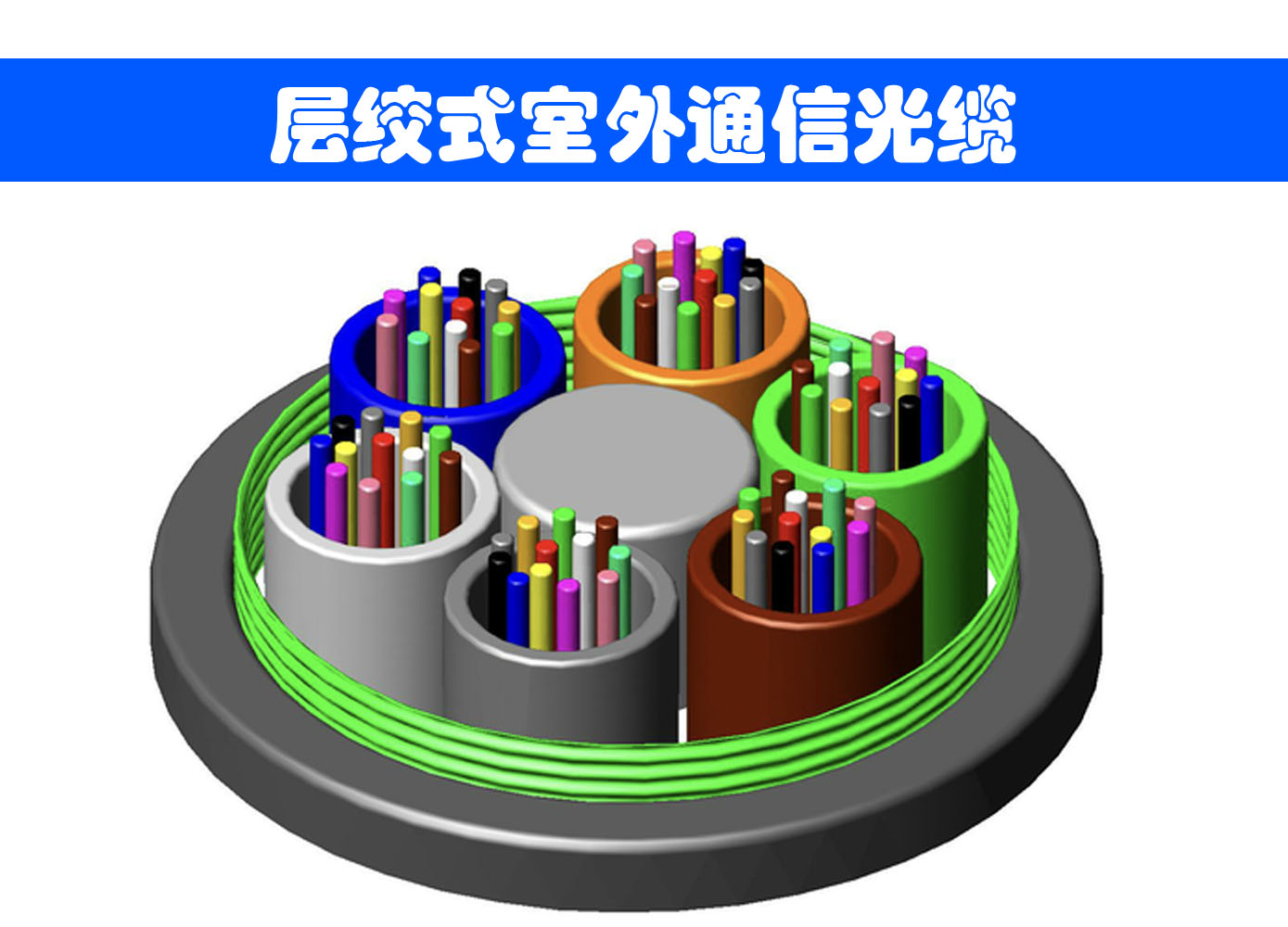

GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。涂塑钢带纵包后挤塑聚乙烯护套。



gyts光缆 产品特点

全截面阻水结构,双面覆膜钢带纵包,确保良好的阻水性能和抗侧压力

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

严格的工艺、原材料控制,保证光缆长期稳定工作;

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种防水化合物,完全缆芯填充,光缆具有优良的阻水性能;

松套管内填充特种油膏,对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

光滑的外护套使光缆在安装中可以有更小的摩擦系数;

黑色聚乙烯护套,光缆具有良好的抗紫外性能;

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上



GYTS光缆执行标准

执行标准:YD/T 901-2018

应用范围:核心网、城域网和接入网室外光缆

敷设方式:管道、非自承式架空敷设方式。

工作温度:-40℃~+60℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



gyts光缆型号参数

gyts光缆型号参数
光缆芯数 光缆结构 光缆松套管内
最大光纤芯数
GYTS光缆重量
(kg/km)
2-30 1+5 6 72
32-60 1+5 12 85
62-72 1+6 12 100
74-96 1+8 12 125
98-120 1+10 12 148
122-144 1+12 12 175
146-216 1+6+12 12 175
218-300 1+9+15 12 215
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



GYTS光缆是什么意思

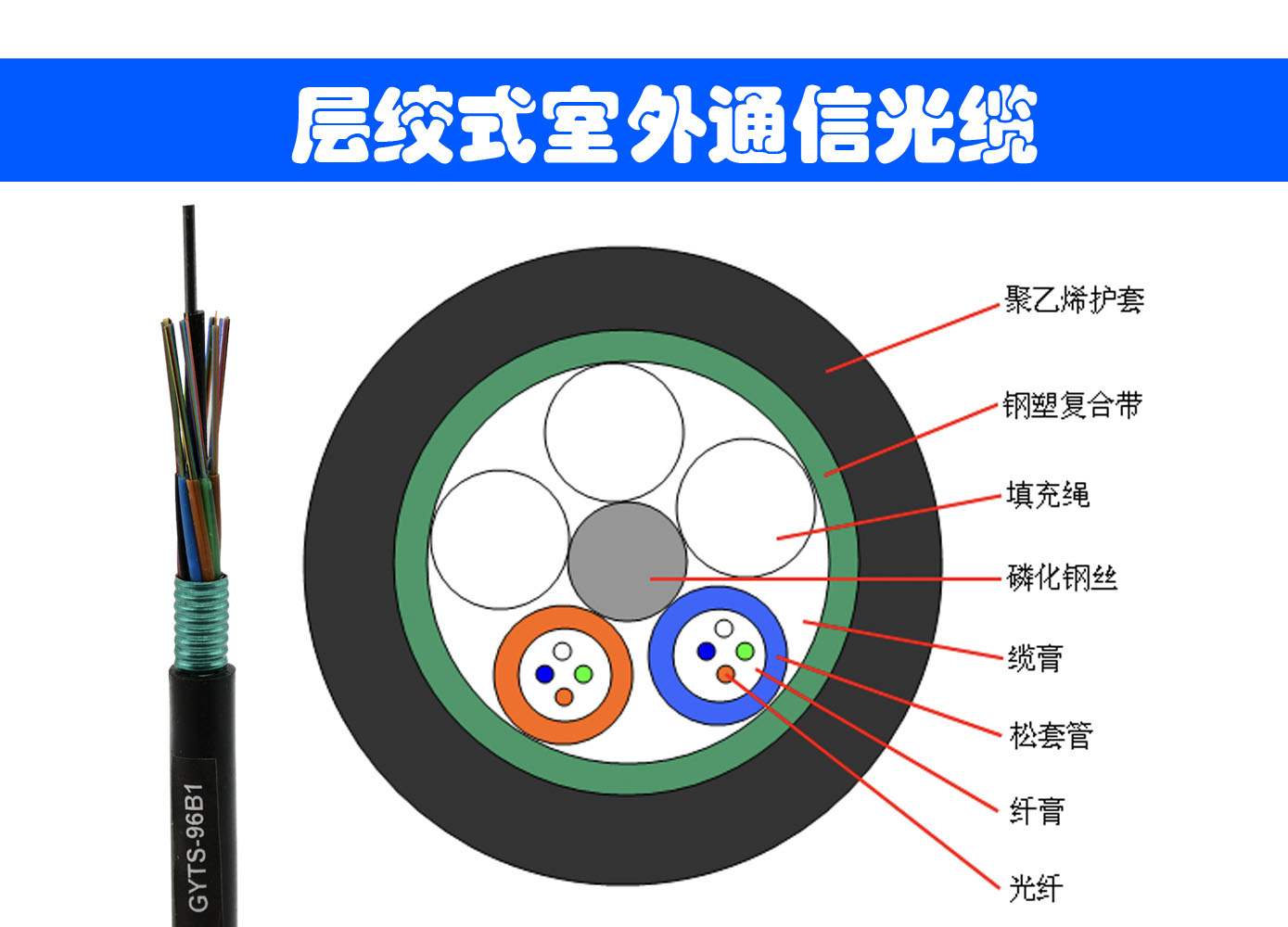

GYTS光缆的结构是将光纤套入高模量材料制成的松套管中,松套管内填充防水化合物-纤膏。缆芯的中心是一根磷化钢丝加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)作为垫层。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物-缆膏。涂塑钢带纵包后挤制聚乙烯护套成缆。
