光纤gyxtw 详细介绍

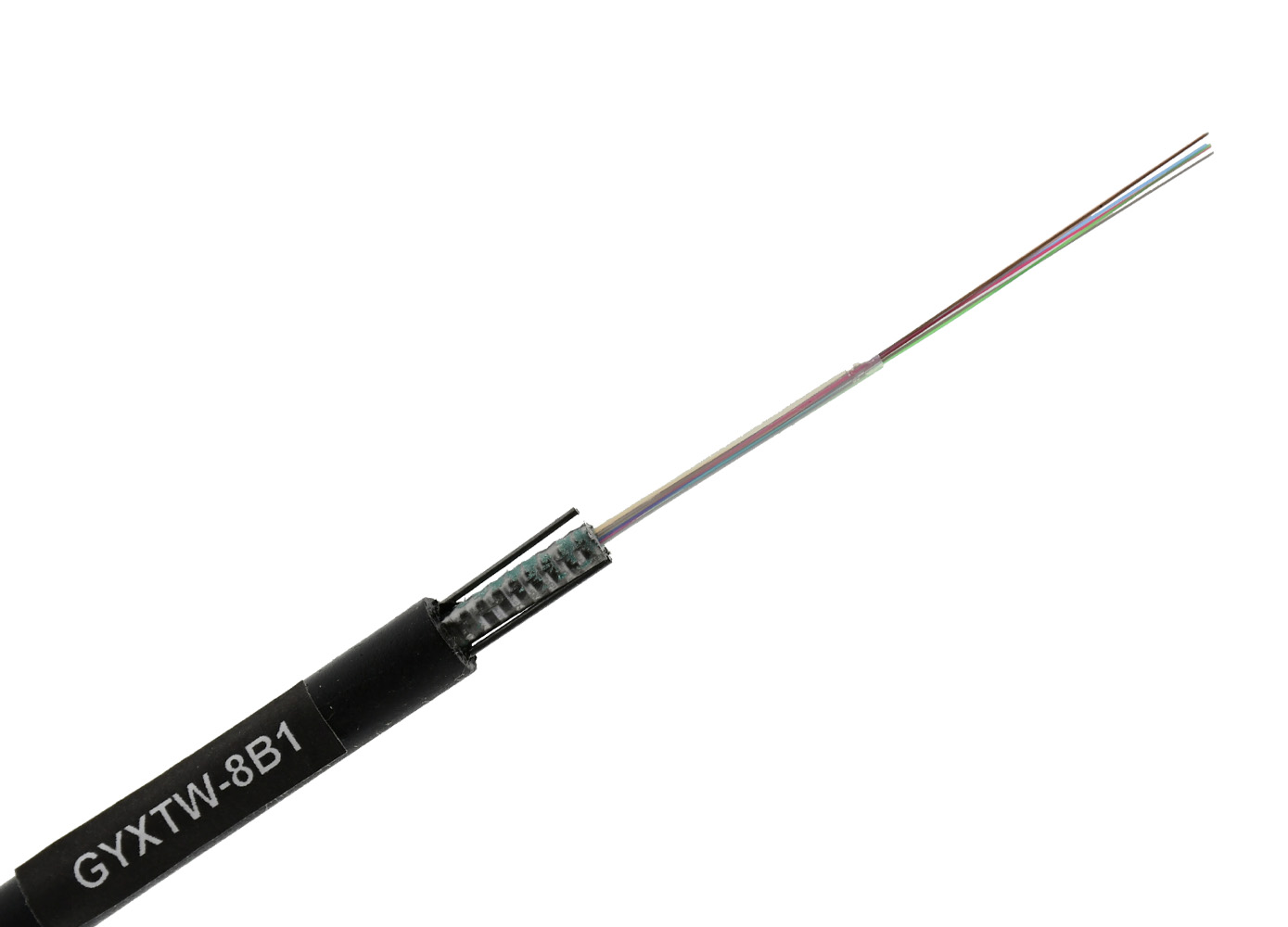

GYXTW光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
The fibers，200/250um，are positioned in a loose tube made of a high modulus plastic。The tubes are filled with a water-resistant filling compound。The tube is wrapped with a layer of PSP longitudinally。Between the PSP and the loose tube water-blocking material is applied to keep the cable compact and watertight。Two parallel steel wires are placed at the two sides of the steel tape。The cable is completed with a polyethylene (PE)sheath。





光缆 gyxtw 产品特点

具有很好的机械性能和温度特性
Good mechanical and temperature performance
松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant
管内充以特种油膏，对光纤进行了关键性保护
Special tube filling compound ensure a critical protection of fiber
良好的抗压性和柔软性
Crush resistance and flexibility
双面涂塑钢带(PSP)提高光缆的抗透潮能力
PSP enhancing moisture-proof
两根平行钢丝保证光缆的抗拉强度
Two parallel steel wires ensure tensile strength
直径小、重量轻、容易敷设
Small diameter, light weight and friendly installation





gyxtw光缆国家执行标准

GYXS/GYXTW光缆符合YD/T 769标准。
GYXTW cable complies with Standard YD/T 769-2010



gyxtw光缆参数

gyxtw光缆参数
光缆芯数 Fiber Count	光缆外径 CableDiameter	光缆松套管内 最大光纤芯数 Loose tube Fiber Count	光缆重量 Cable Weight （kg/km）
2-12 （0.6mm钢丝）	6.9	12	44
2-12 （0.8mm钢丝）	7.7	12	55
允许拉力（N）短期		≥600N		0.6钢丝
允许拉力（N）长期		≥200N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）
允许拉力（N）短期		≥1000N		0.8钢丝
允许拉力（N）长期		≥400N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）

1、典型值可根据实际情况做相应调整；
The typical values can be adjusted accordingly according to the actual situation;
2、可根据客户要求进行相应产品的设计；
Can design corresponding products according to customer requirements;
