gyfty光缆代号表示的是什么意思，gyfty是什么光缆，gyfty是什么型号光缆





gyfty光缆简介

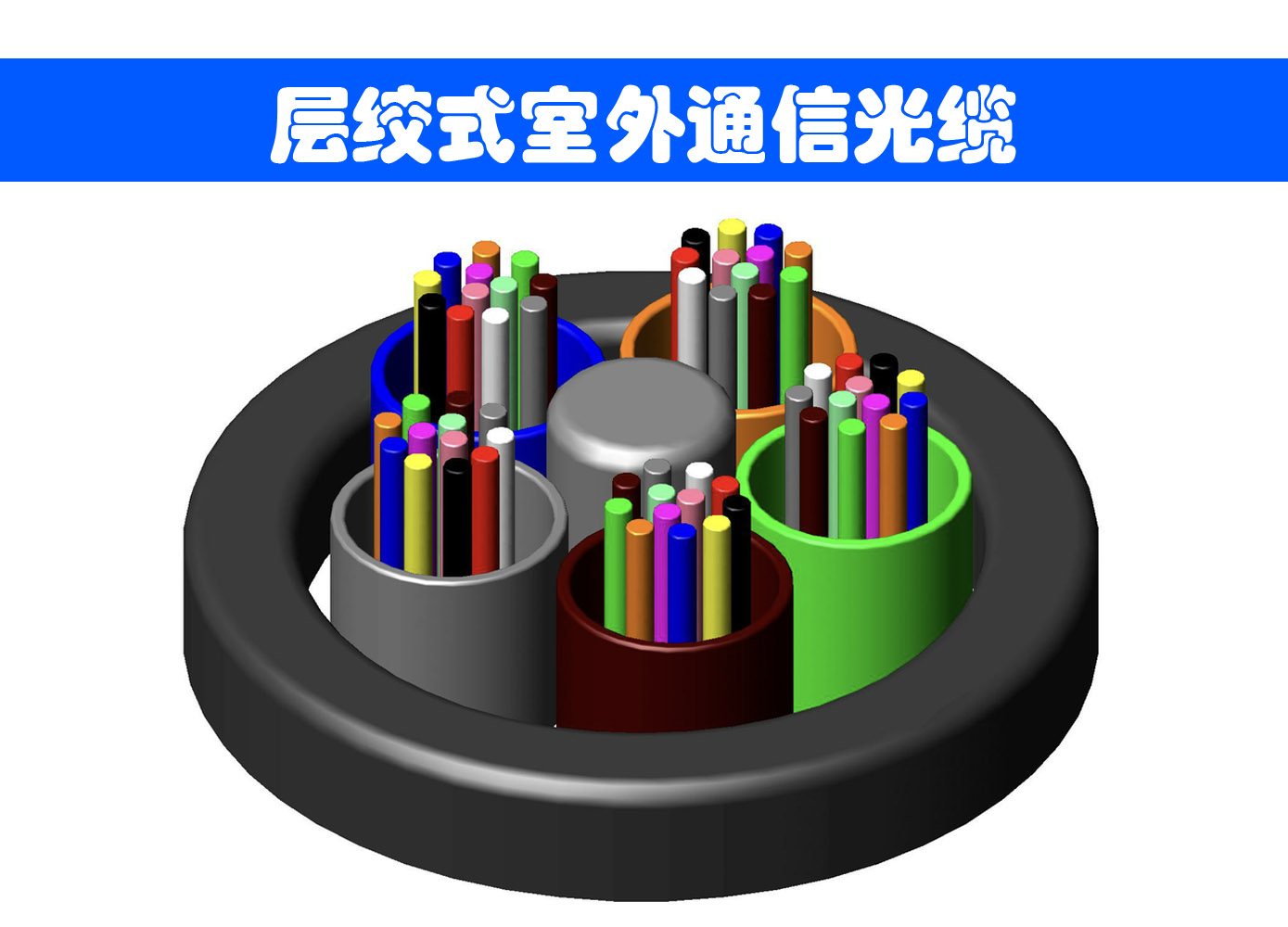

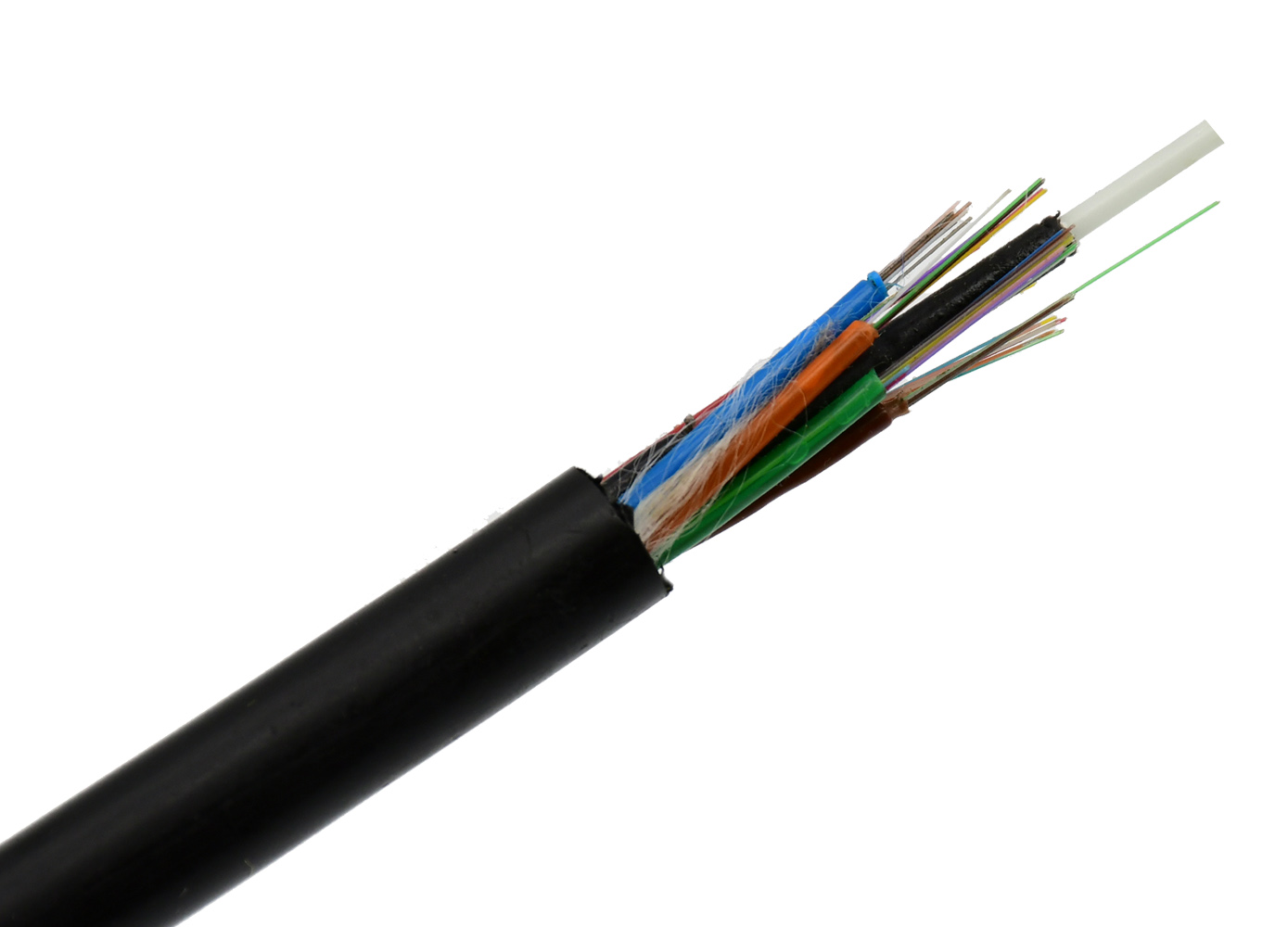

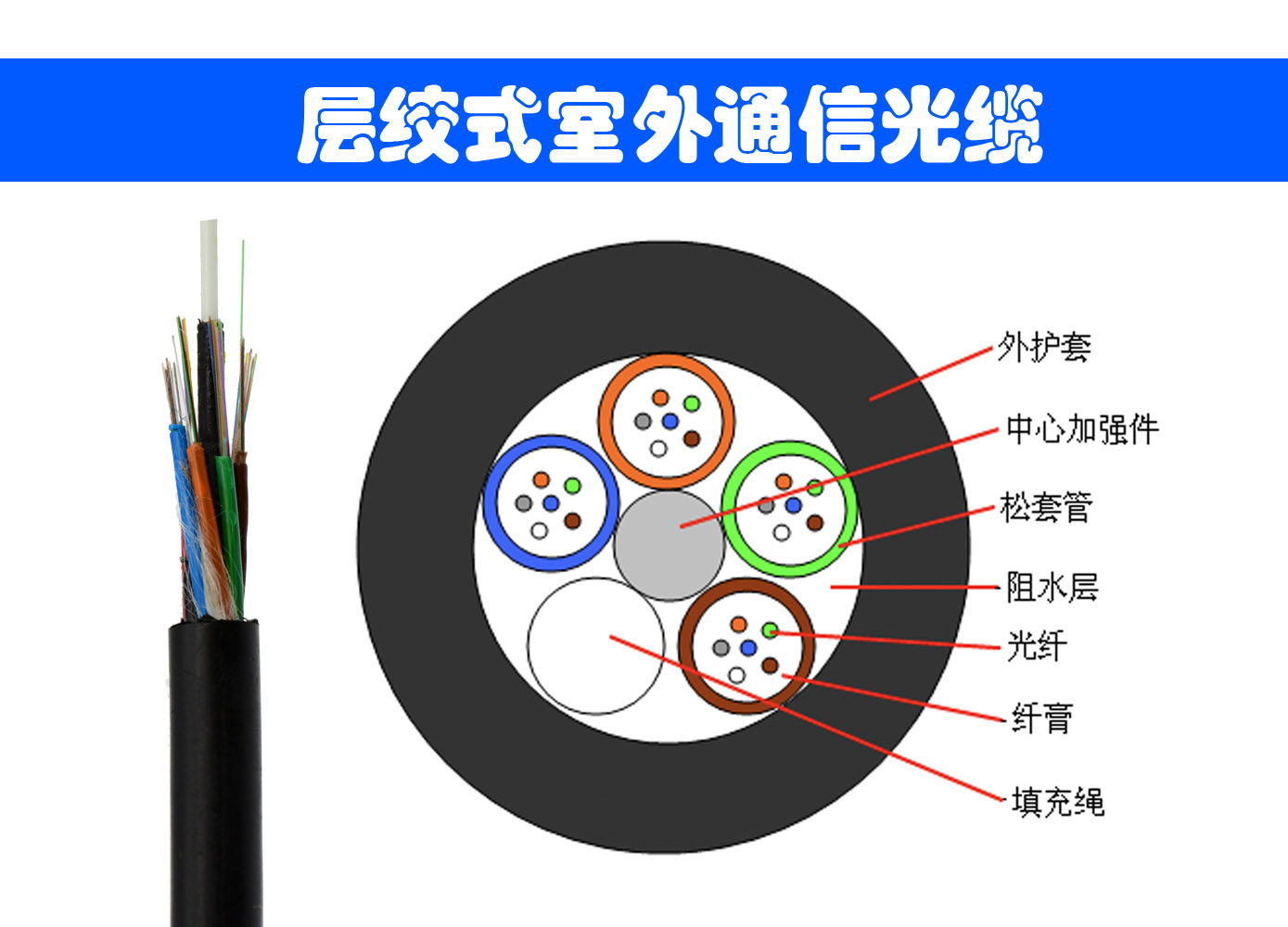

GYFTY光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属加强芯(FRP)，对于某些芯数的光缆来说，:非金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳 )围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。挤制聚乙烯护套成缆。
The fibers, 200/250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A Fiber Reinforced Plastic (FRP) locates in the center of core as a non-metallic strength member. The tubes (and fillers) are stranded around the strength member into a compact and circular core. After the cable core is filled with the filling compound to protect it from water ingress, the cable is completed with a PE sheath.



非金属光缆最大的优点

Product Features

具有很好的机械性能和温度特性
Good mechanical and temperature performance
松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant
管内充以特种油膏，对光纤进行了关键性保护
Special tube filling compound ensure a critical protection of fiber
良好的抗压性和柔软性
Good crush ability and soft
采用下列措施来确保光缆的防水性能：
To assure the water-proof function by:
单根非金属中心加强芯
single non-metallic central strength member
松套管内填充特种防水化合物
Special tube filling compound ensure a critical protection of fiber
完全缆芯填充
Fully filled in the cable



非金属光缆执行标准是什么

Product Standard

GYFTY cable complies with Standard YD/T 901-2009 as well as IEC 60794-1.
GYFTY 光缆符合YD/T 901-2001和IEC 60794-1标准



GYFTY管道光缆型号

GYFTY管道光缆技术参数
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	45
32-60	1+5	12	55
74-96	1+6	12	60
62-72	1+8	12	75
98-120	1+10	12	95
122-144	1+12	12	120
146-216	1+6+12	12	120
218-300	1+9+15	12	150
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）

1、典型值可根据实际情况做相应调整；
The typical values can be adjusted accordingly according to the actual situation;
2、可根据客户要求进行相应产品的设计；
Can design corresponding products according to customer requirements;
