gyfty光缆规格参数

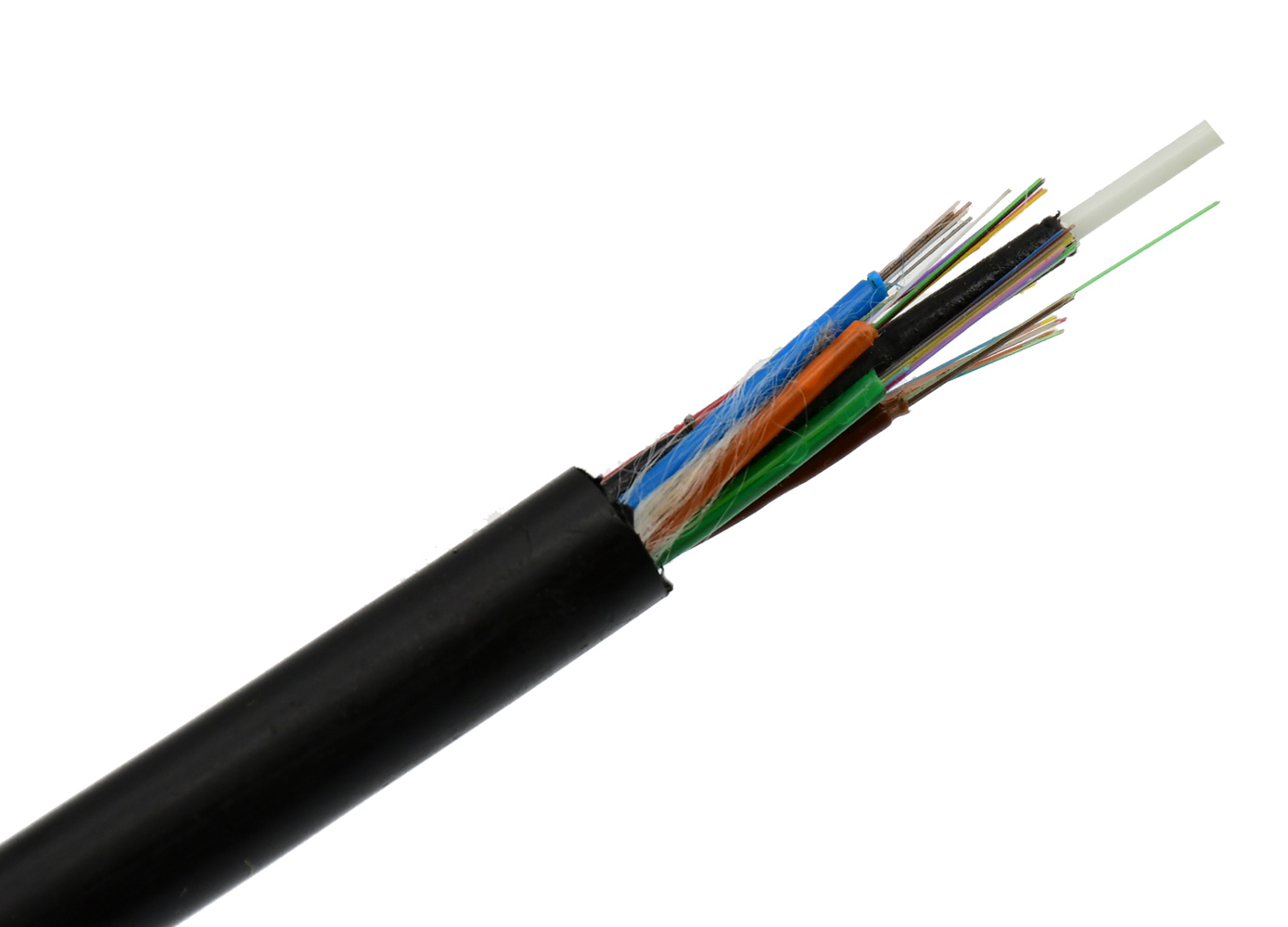

GYFTY型光缆是非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆。
咨询热线:19843059638
产品说明

gyfty光缆什么意思,普通非金属光缆,非金属光缆型号

gyfty光缆 , gyfty光缆字母含义 , gyfty光缆规格参数 , gyfty光缆8B1价格 , gyfty光缆简介 , gyfty光缆图片 , gyfty光缆24芯 , gyftzy光缆

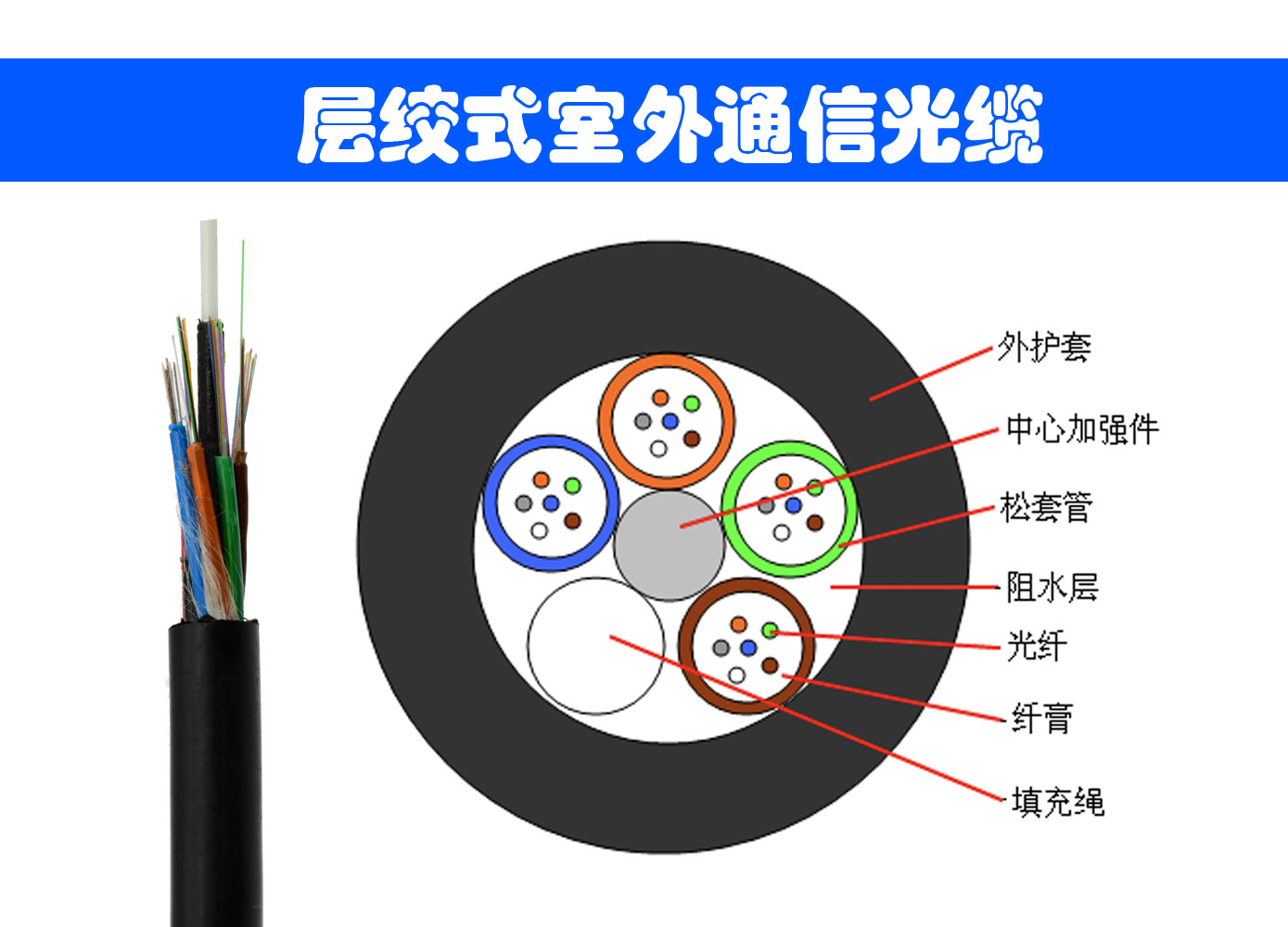

gyfty光缆结构

GYFTY(非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说,非金属加强芯外还挤包一层聚乙烯(PE)或在缆芯中加非金属加强纱线。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物,聚乙烯护套。



无金属光缆有什么特点

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

全截面阻水构造,确保良好的阻水功能

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种防水化合物,完全缆芯填充,具有优良的阻水性能;

松套管内填充特种油膏,对光纤有关键性保护

高模量玻璃纤维增强塑料棒(FRP)中心增强构件

光缆柔韧性和抗弯曲能力优良;

聚乙烯护套使得光缆具有良好的抗紫外线功能

严格的工艺、原材料控制,保证光缆长期稳定工作;

光滑的外护套使光缆在安装中可以有更小的摩擦系数;

全介质非金属材料使得光缆适用于强电磁区域和多雷电区域

光缆全为非金属结构,重量轻,敷设方便,抗电磁能力优良;

产品使用寿命30年以上

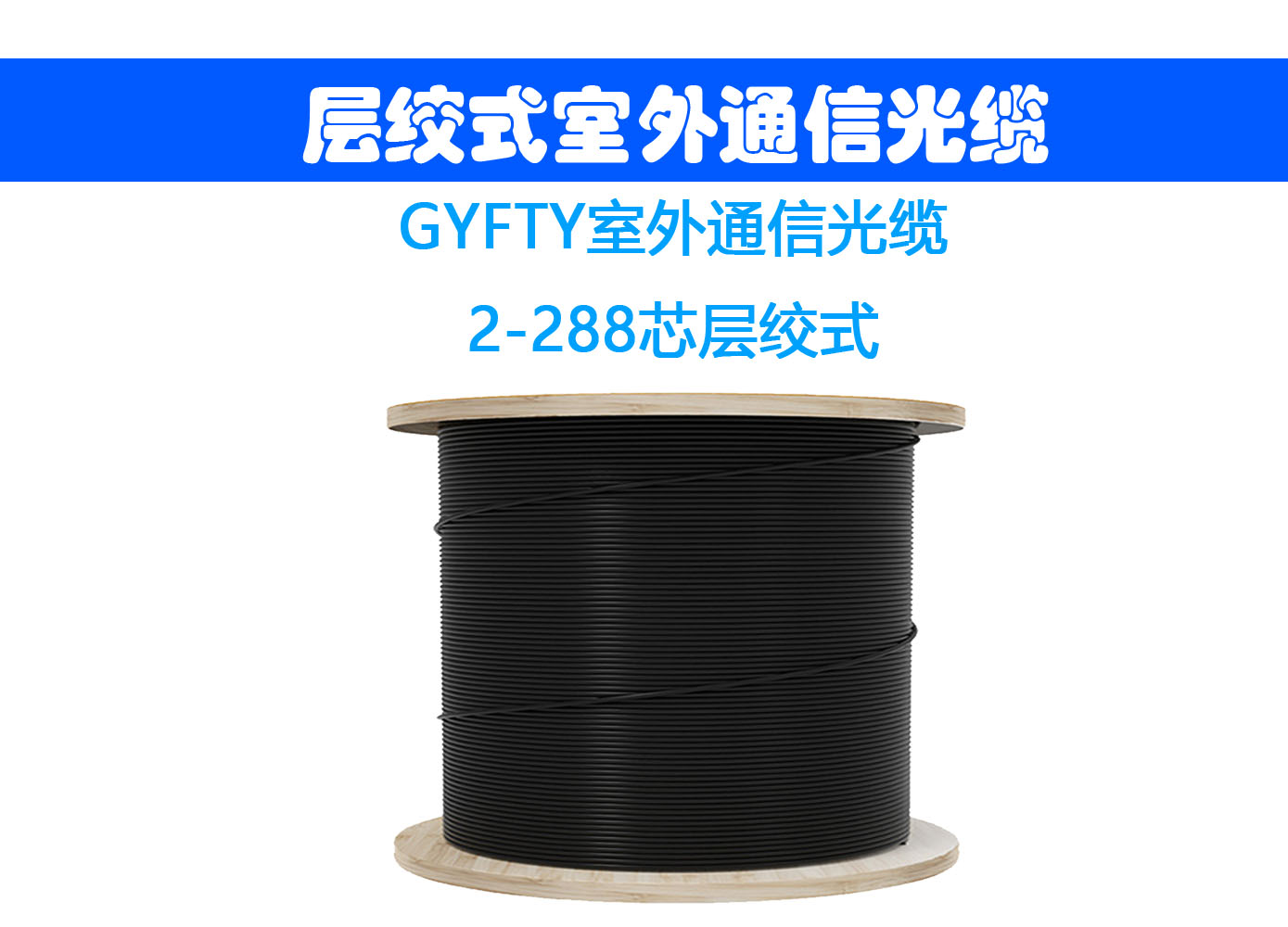

GYFTY光缆

执行规范: YD/T 901-2018、 IEC 60794-1

使用范围:核心网、城域网和接入网室外光缆

敷设方式:管道、非自承式架空方式及强电磁危害场景。

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



gyfty光缆规格参数

gyfty光缆规格参数
光缆芯数 光缆构造 光缆松套管内
最大光纤芯数
光缆净重
(kg/km)
2-30 1+5 6 45
32-60 1+5 12 55
62-72 1+6 12 60
74-96 1+8 12 75
98-120 1+10 12 95
122-144 1+12 12 120
146-216 1+6+12 12 120
218-300 1+9+15 12 150
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



光缆环境性能

实验项目 实验方法
温度循环实验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水实验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
滴流实验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



GYFTY光缆型号中F表示什么:

缆芯的中心是一根玻璃纤维增强塑料(FRP),松套管(和填充绳)围绕中心增强芯绞合成紧凑圆形的缆芯,缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯PE护套成缆。
