gyta光缆型号参数

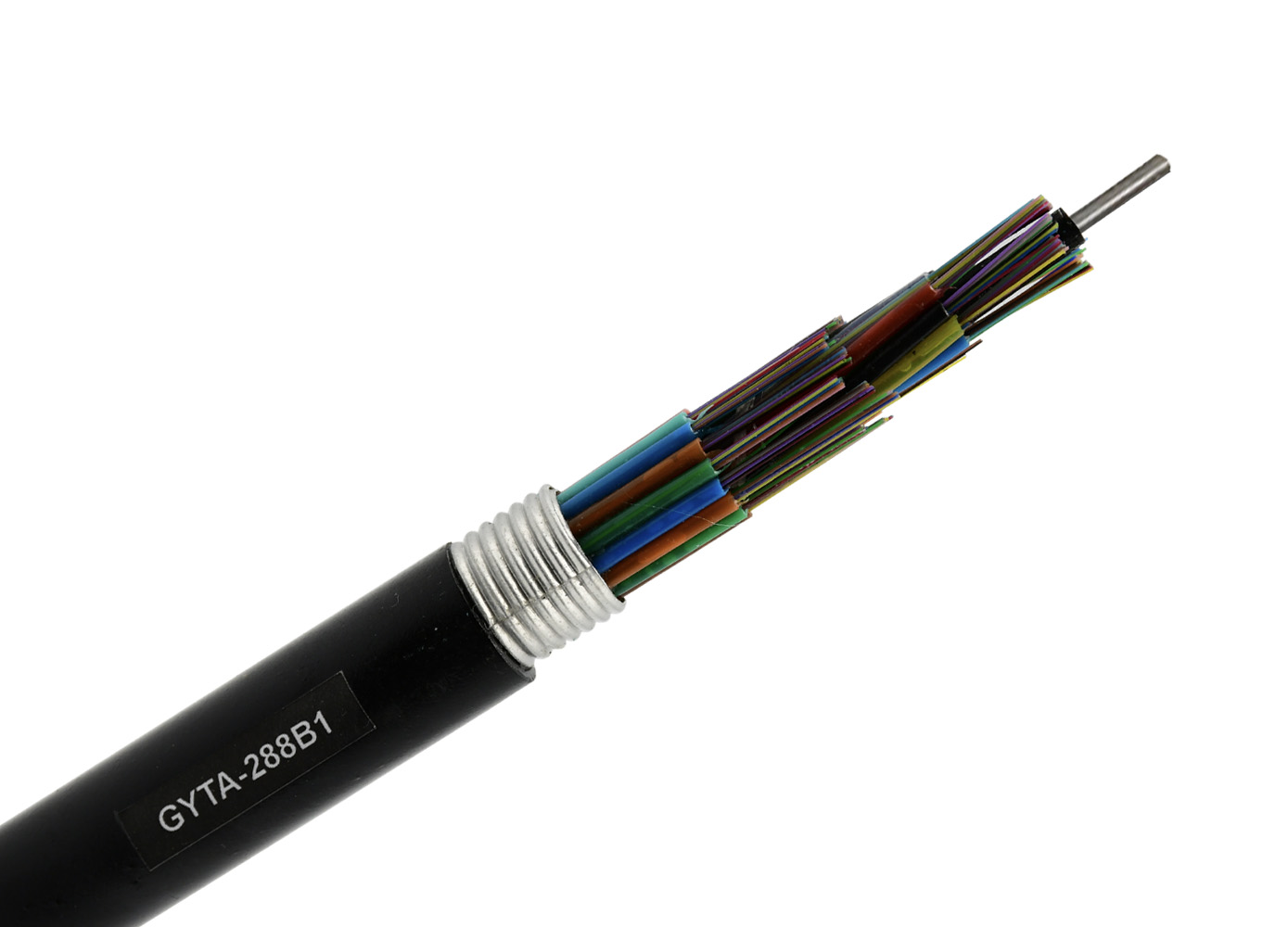

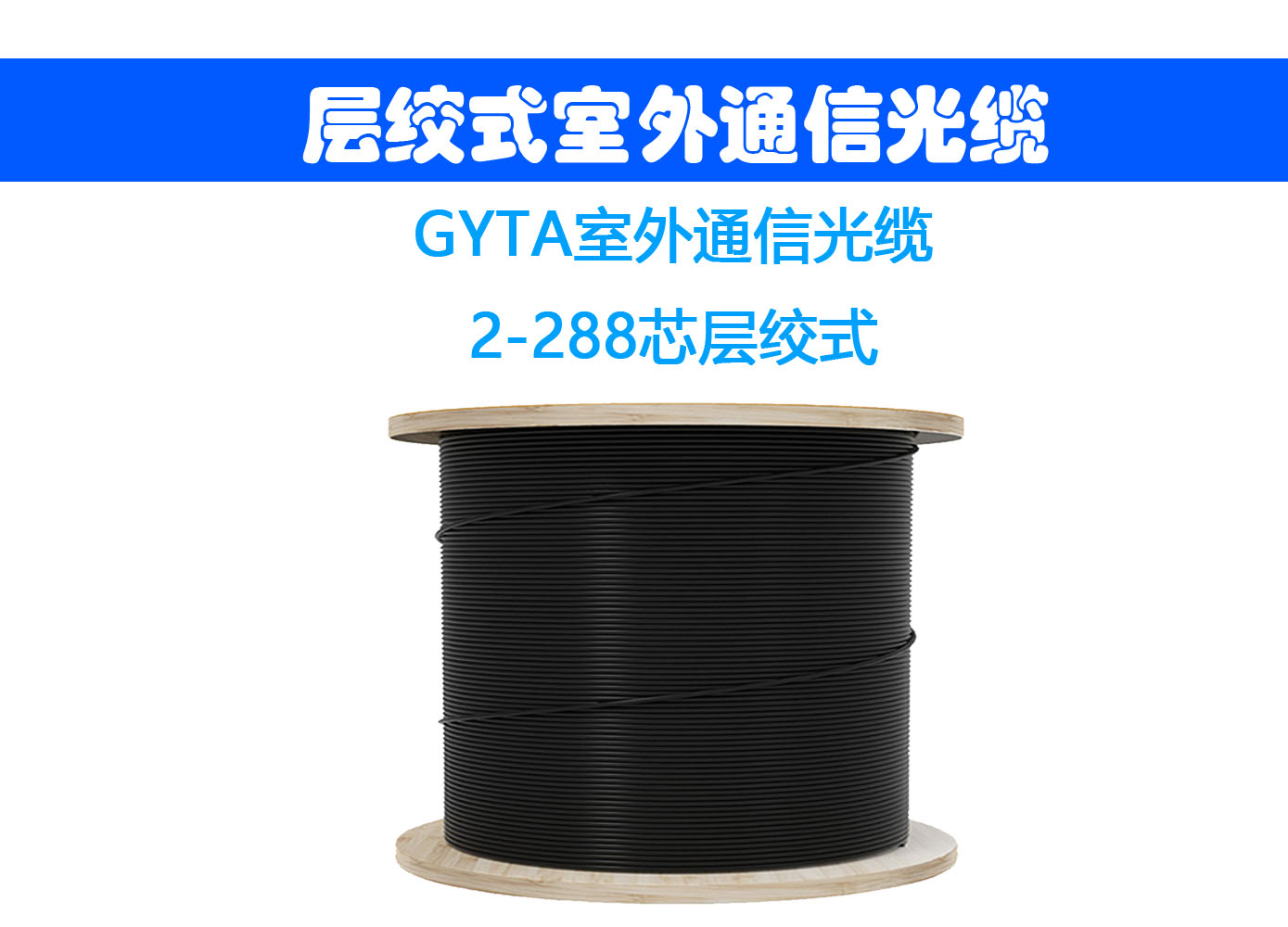

GYTA型光缆是金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆。
咨询热线:19843059638
产品说明

gyta光缆,gyta是什么光缆,gyta光缆是什么意思

gyta光缆 , gyta12b1光缆 , gyta-4b1 , gyta和gyts光缆的区别 , gyta光缆型号参数 , gyta光缆和gyta53的区别 , gyta光缆型号意义 , gyta光缆阻燃吗 , GYTA光缆是单模还是多模 , GYTA光缆 , GYTA光缆是什么意思 , GYTA光缆和GYTS光缆有什么区别 , GYTA光缆图片 , GYTA光缆是带状还是束状



gyta光缆简介

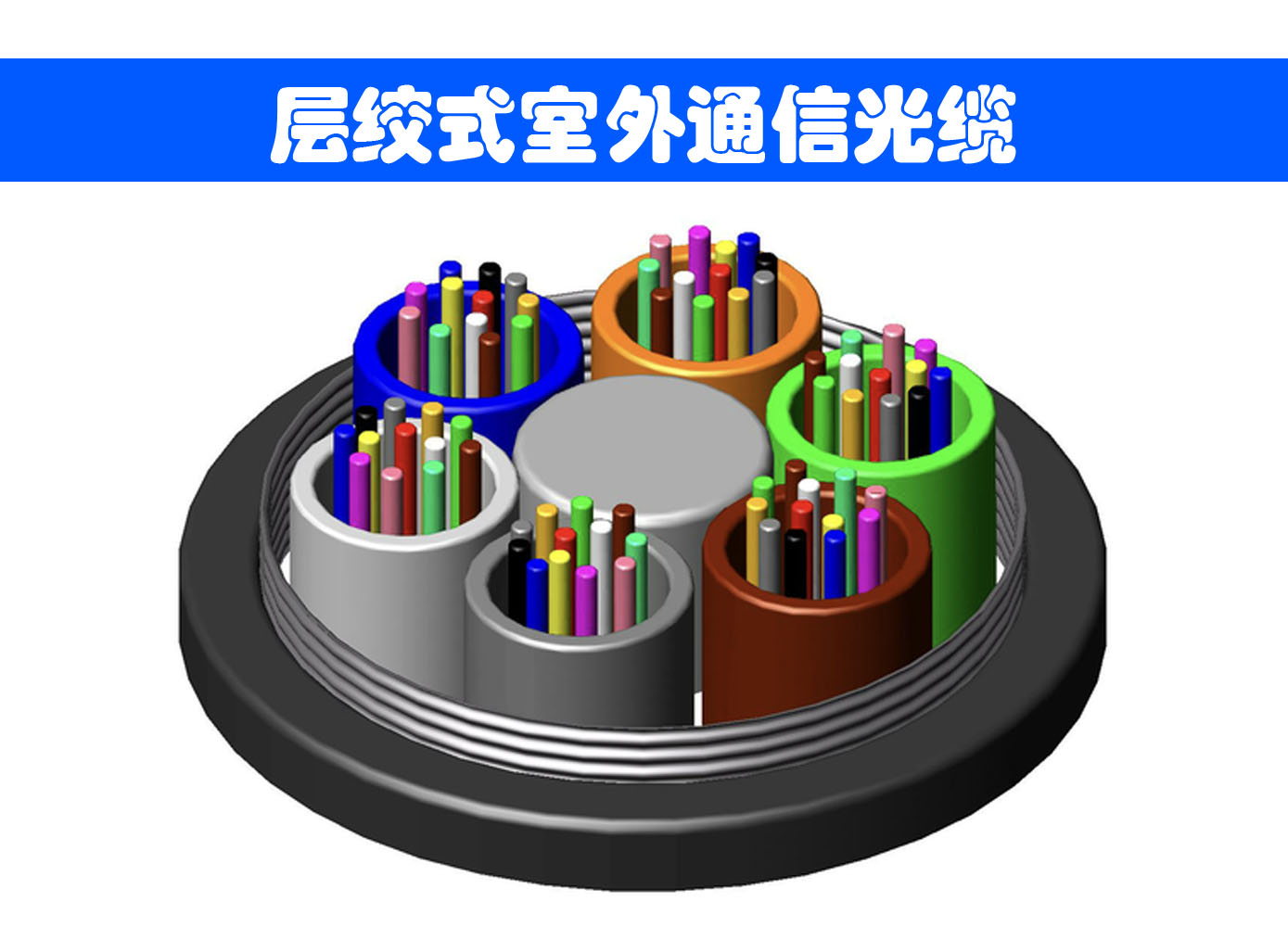

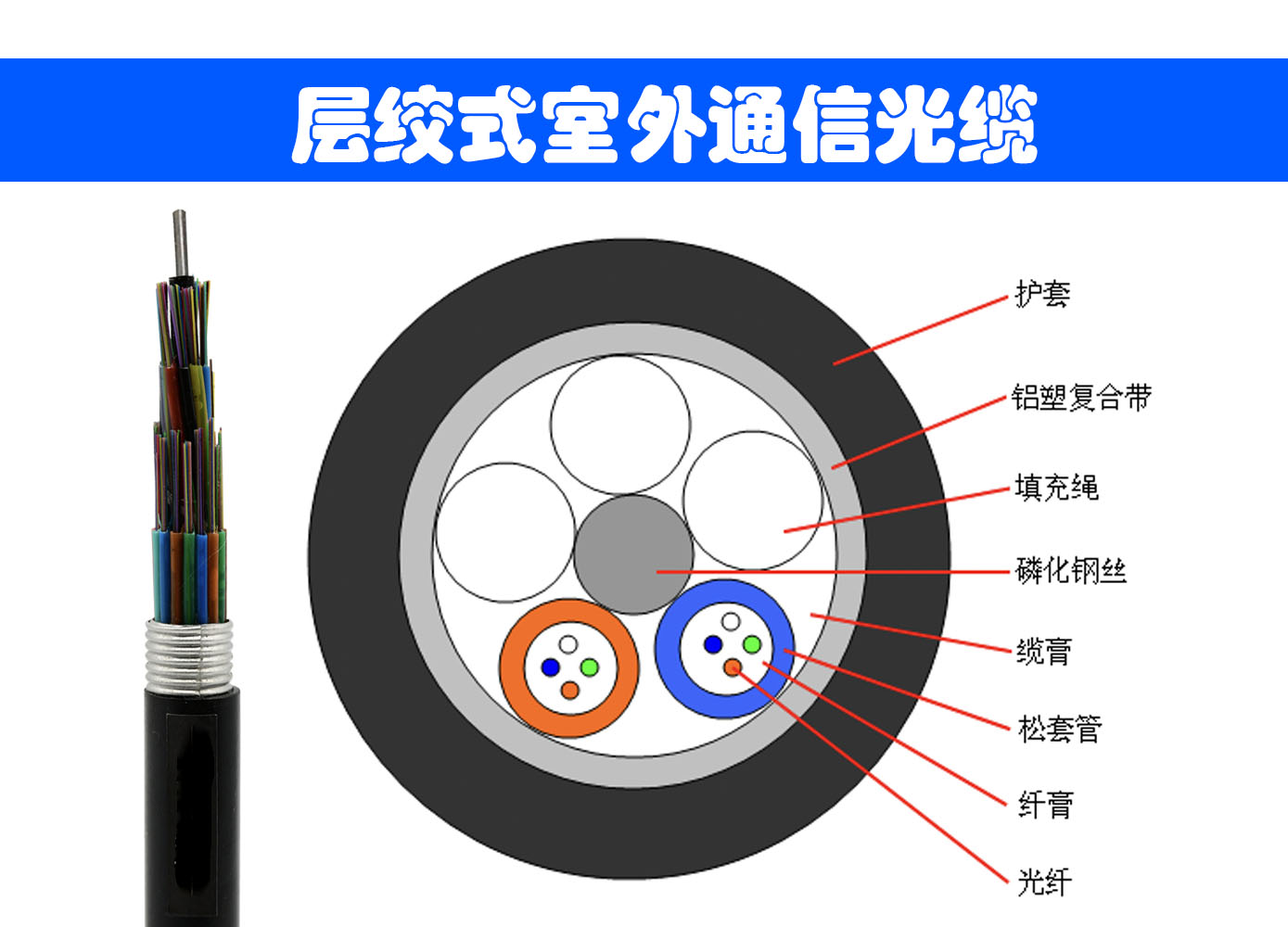

GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的构造是将单模或多模光纤套入高模量材料制成的松套管中,松套管内填充防水化合物-纤膏。缆芯的中心是一根金属磷化钢丝增强芯,对于某些芯数的光缆来说,金属增强芯外还需挤上一层聚乙烯(PE)作为垫层。松套管(和填充绳)围绕中心增强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物-缆膏。涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。



GYTA光缆产品特点

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护

松套管内填充特种防水化合物,完全缆芯填充,光缆具有优良的阻水性能

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性

全截面阻水构造,双面覆膜铝带纵包,确保良好的阻水防潮功能

松套管内填充特种油膏,对光纤关键性保护

磷化钢丝中心增强构件模量高、耐腐蚀

光滑的外护套使光缆在安装中可以有更小的摩擦系数

黑色聚乙烯护套使得光缆具有良好的抗紫外线功能

严格的工艺、原材料控制,保证光缆长期稳定工作

产品使用寿命30年以上



GYTA光缆性能指标

执行规范:YD/T 901-2018

应用范围:核心网、城域网和接入网室外光缆

敷设方式:管道、非自承式架空敷设方式

工作温度:-40℃~+60℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径



gyta光缆参数

GYTA管道光缆技术参数
光缆芯数 gyta光缆 结构 光缆松套管内
最大光纤芯数
GYTA光缆重量
(kg/km)
2-30 1+5 6 62
32-60 1+5 12 72
62-72 1+6 12 86
74-96 1+8 12 110
98-120 1+10 12 130
122-144 1+12 12 155
146-216 1+6+12 12 155
218-300 1+9+15 12 190
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整(gyta光缆外径 等信息请咨询客服)

2、可根据客户要求进行相应产品的设计



光缆环境性能

实验项目 实验方法
温度循环实验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水实验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流实验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



光缆型号 gyta

GYTA型光缆是金属增强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆。
