gyta33型号光缆含义
GYTA33型光缆是室外用水下光缆、是金属加强构件、松套层绞填充式、铝-聚乙烯粘结内护套、绕包细圆钢丝铠装、聚乙烯外护套室外用通信光缆。
咨询热线:19843059638
产品说明

水下光缆,海底光缆型号,水底光缆型号

GYTA33-24B1.3 , GYTA33光缆的执行标准是什么 , GYTA33-24B1 , GYTA33标准 , GYTA33海底光缆 , GYTA33型光缆的哪些构件应该接地 , GYTA33_24 B1 , GYTA33铠装-96B1.3 , 水下光缆铺设 , 水下光缆铺设的过程 , 水下光缆型号 , 水下光缆用什么固定 , 水下光缆图片大全 , 水下光缆多少钱 , 水下光缆厂家 , 水下光缆AUV自主布放 , 水下光缆铺设费用 , gyta33型号光缆含义 , GYTA333光缆结构图



水下光缆型号

GYTA33光缆是室外用水下光缆,主要用于长途通信和局部通信,一般在水底使用,也可以用于直埋。





海底光缆材质

全截面阻水结构,确保良好的阻水性能

磷化钢丝中心加强构件模量高、耐腐蚀

松套管内填充特种油膏,对光纤进行关键性保护

聚乙烯护套确保光缆具有良好的抗紫外线性能

铝塑复合带确保光缆具有良好的挡潮性

绕包细圆钢丝铠装加强光缆的抗拉伸力和压扁力

采用层绞结构,易分支、保证光缆在恶劣环境下光纤不受到应力

纵包双面覆膜皱纹铝带,细圆钢丝绕包铠装,确保光缆机械抗压、抗拉、防5、弹性能,满足爬坡直埋、水下敷设等应用要求

产品使用寿命30年以上





水下光缆型号规格

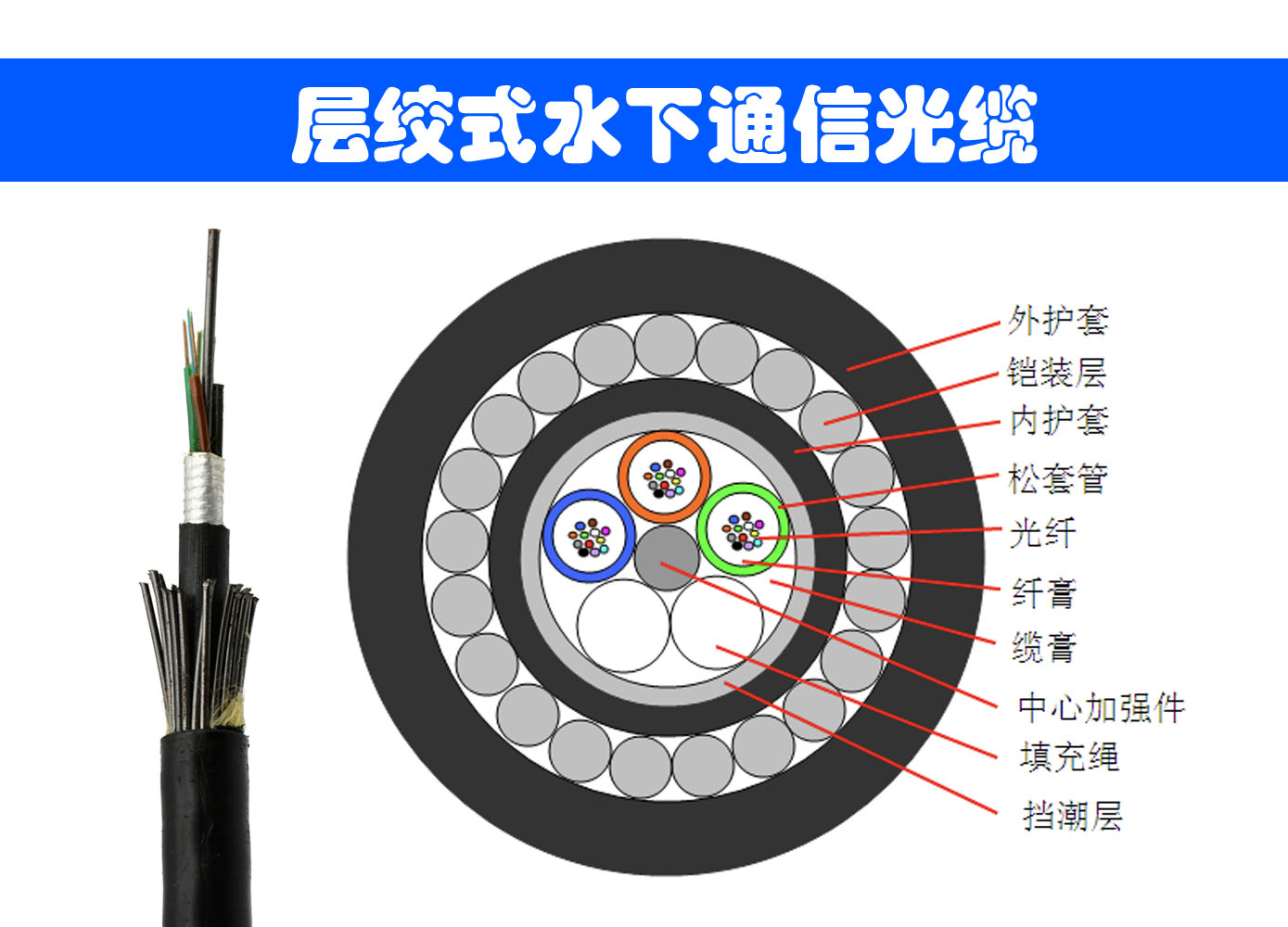

GYTA33型光缆是金属加强构件、松套层绞填充式、铝-聚乙烯粘结内护套、绕包细圆钢丝铠装、聚乙烯外护套室外用通信光缆。





GYTA33光缆的执行标准是什么

执行标准: YD/T 901-2018、 IEC 60794-1

应用范围:核心网、城域网和接入网室外光缆

敷设方式:水下、直埋

工作温度:-40℃~+70℃

弯曲半径:静态15倍光缆直径、动态30倍光缆直径





水下光缆型号规格参数

水下光缆型号规格参数
光缆芯数 光缆结构 光缆松套管内

最大光纤芯数

光缆重量

(kg/km)

2-30 1+5 6 323
32-60 1+5 12 346
62-72 1+6 12 372
74-96 1+8 12 439
98-120 1+10 12 493
122-144 1+12 12 604
146-216 1+6+12 12 606
218-300 1+9+15 12 848
允许拉力(N)短期 ≥5000N
允许拉力(N)长期 ≥10000N
允许压扁力-短期 ≥8000(N/100mm)
允许压扁力-长期 ≥4000(N/100mm)





光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。
