水下光缆型号

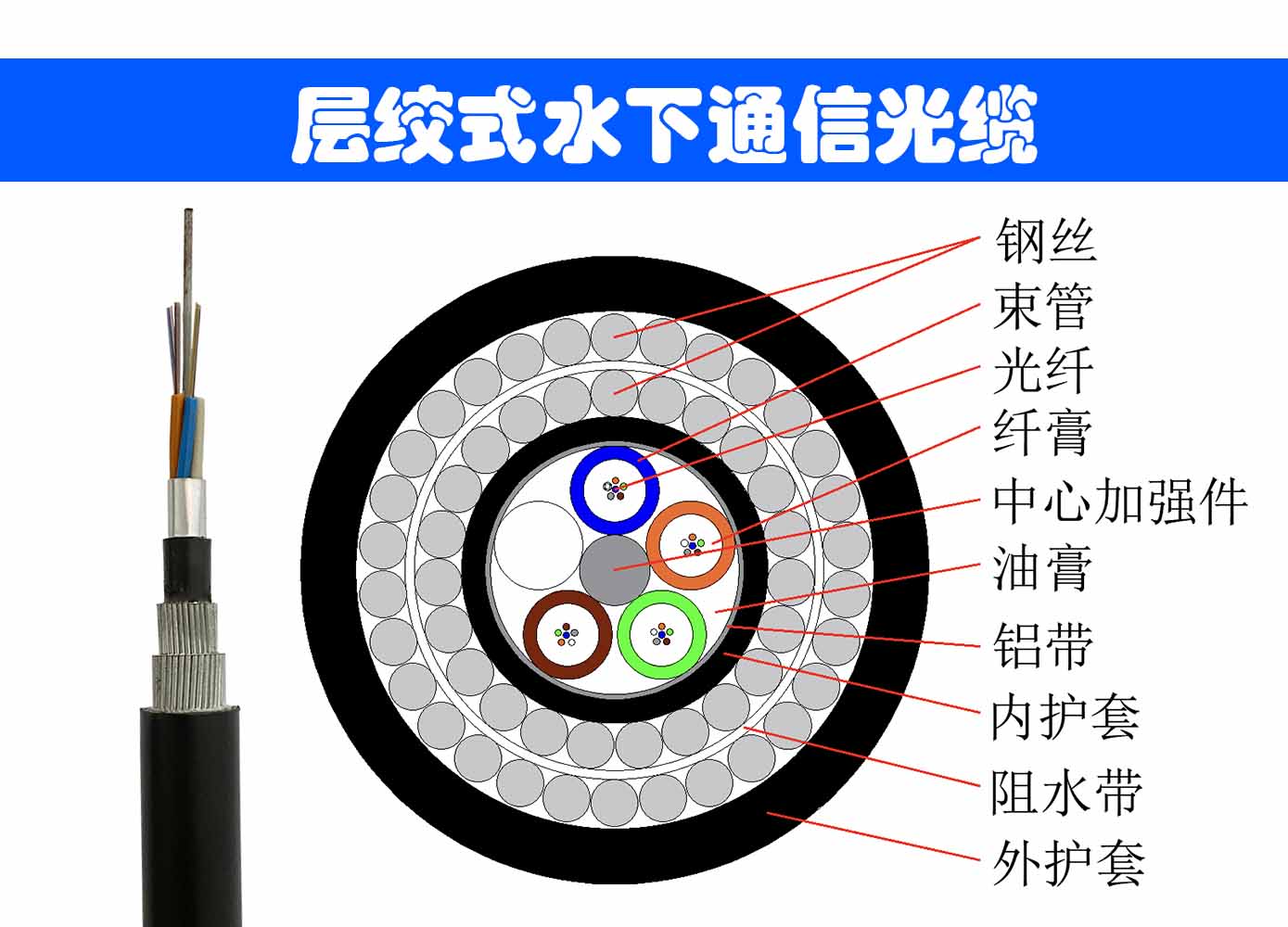

全截面阻水结构，确保良好的阻水防潮性能

松套管内填充特种油膏，对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

聚乙烯护套确保光缆具有良好的抗紫外线性能

铝塑复合带确保光缆具有良好的挡潮性

纵包双面覆膜皱纹铝带，双层细圆钢丝绕包铠装，确保光缆机械抗压 、抗拉、弹性能，满足爬坡直埋、水下敷设等应用要求

产品使用寿命30年以上



海底光缆标准

执行标准： YD/T 901-2018、 IEC 60794-1

应用范围：核心网、城域网和接入网室外光缆

敷设方式：水下、直埋

工作温度：-40℃~+70℃

弯曲半径：静态15倍光缆直径

动态30倍光缆直径



海底光缆材质

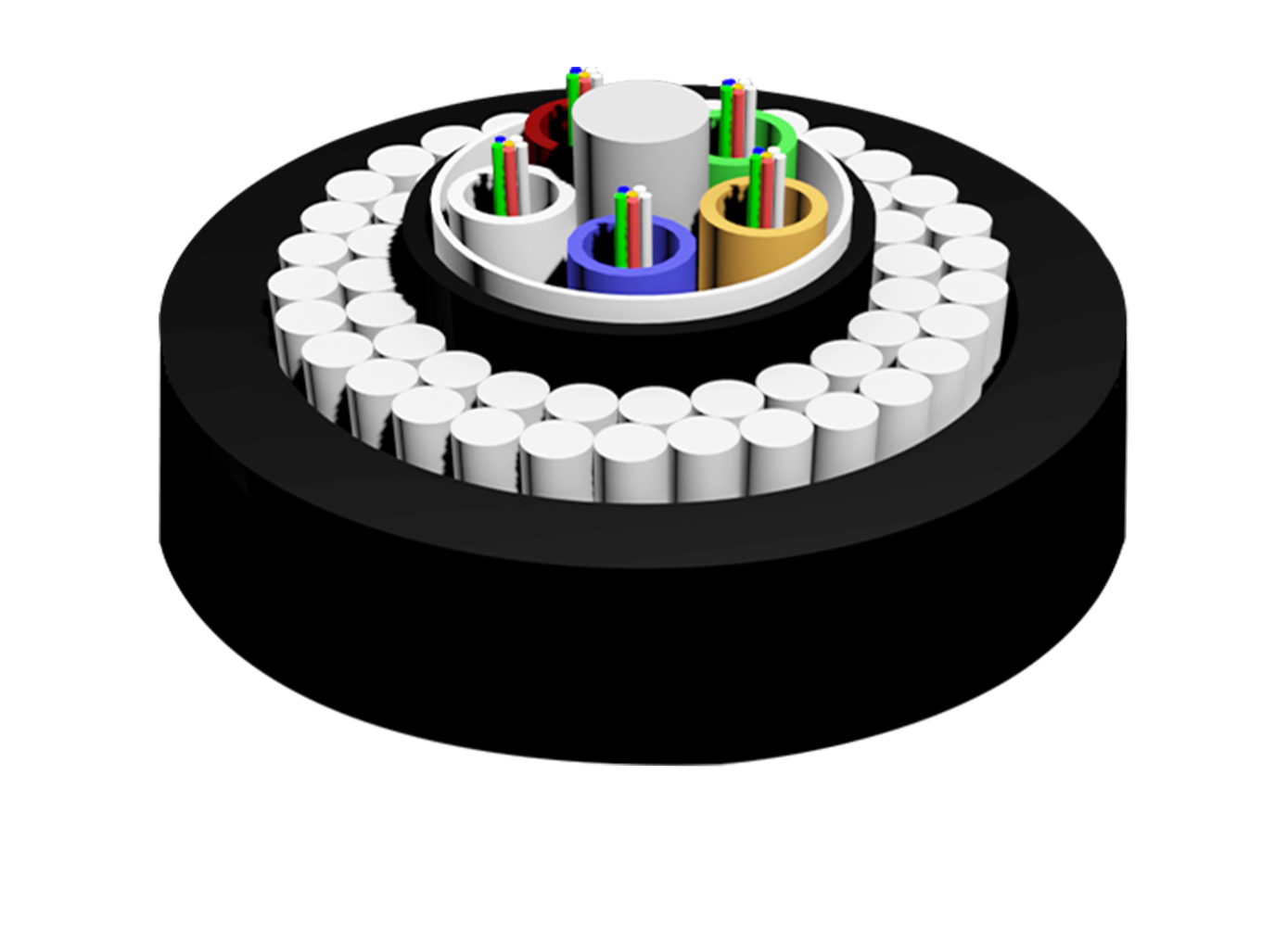

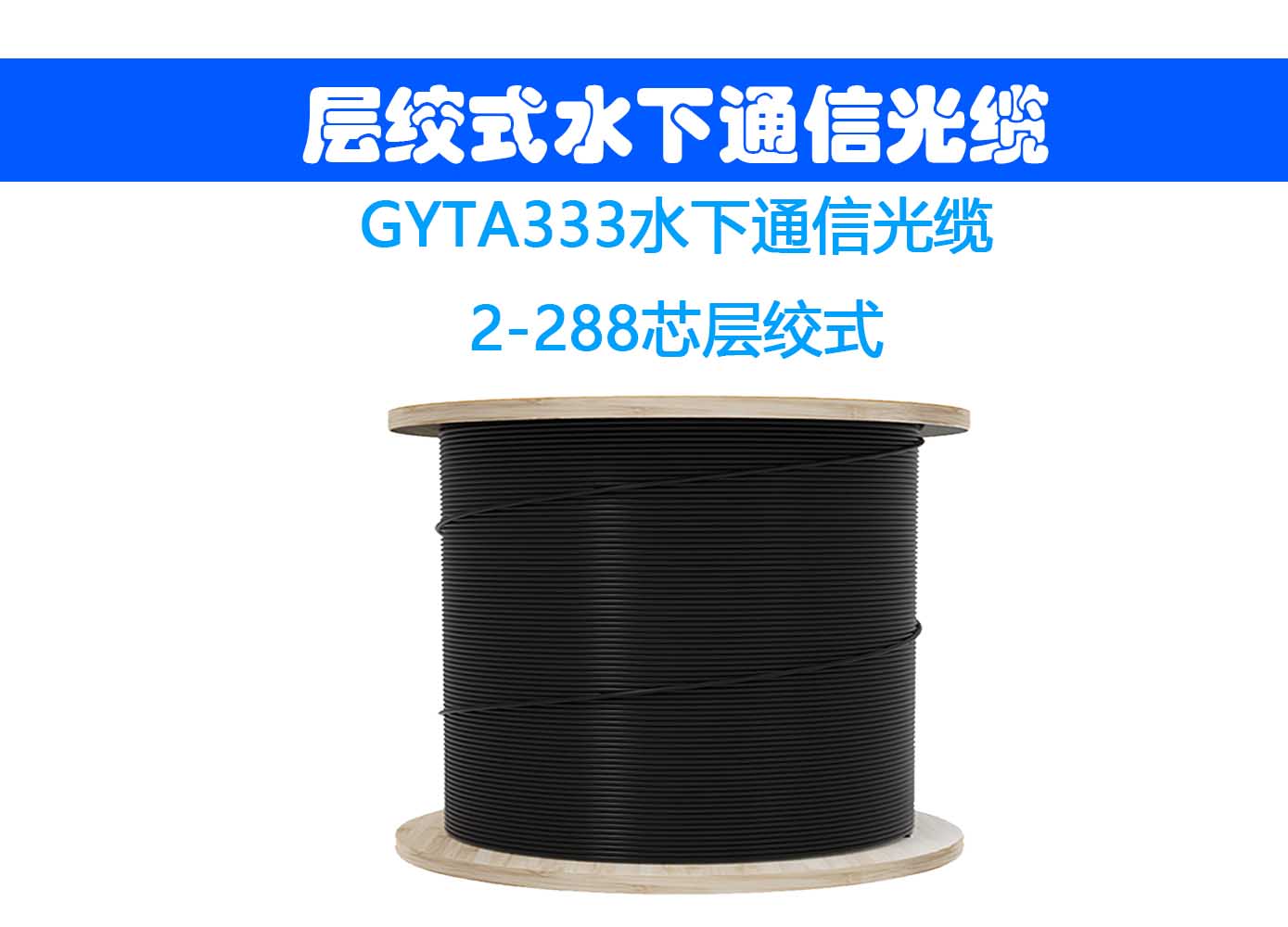

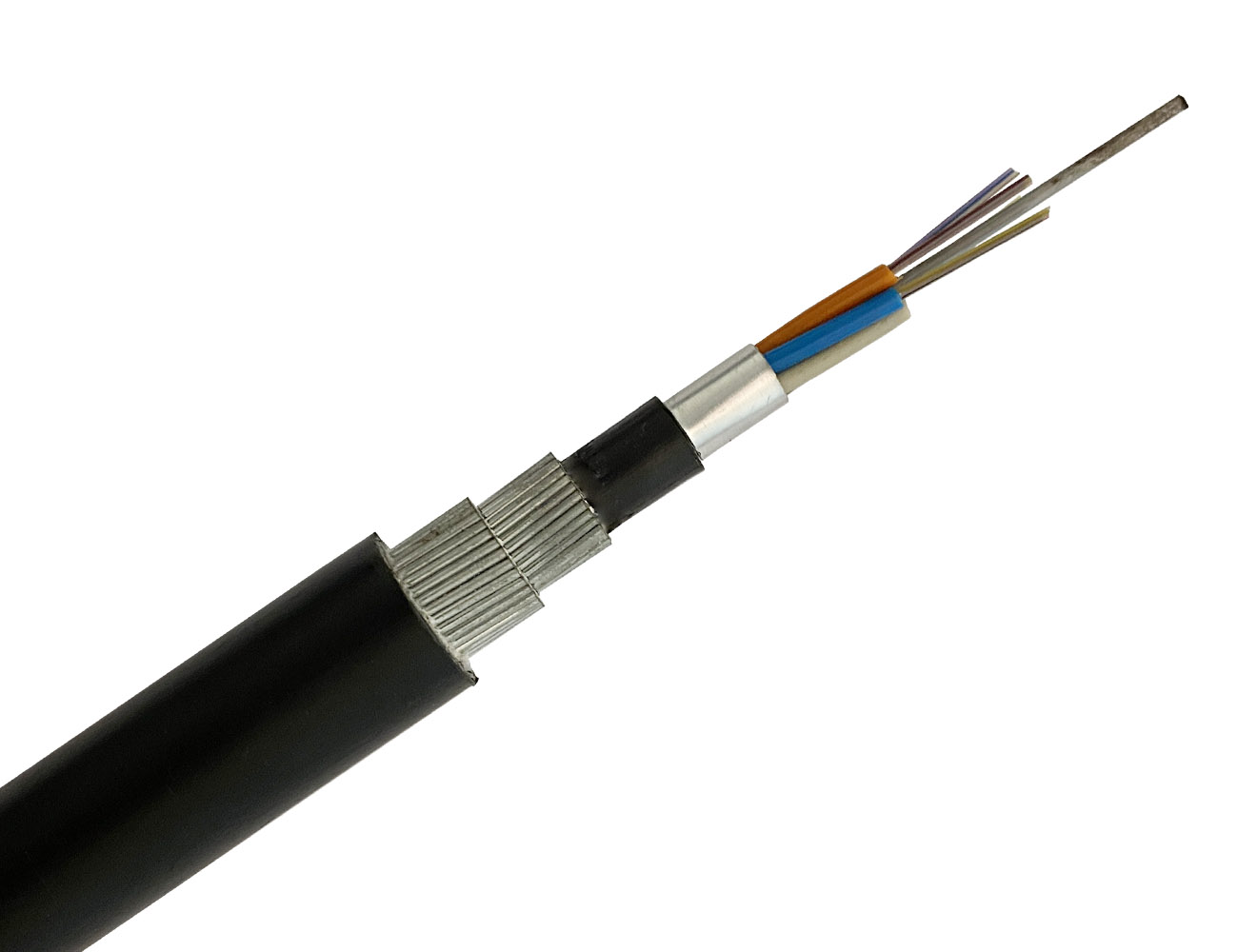

GYTA333型光缆是金属加强构件、松套层绞填充式、铝-聚乙烯粘结内护套、双层细圆钢丝绕包铠装、聚乙烯外护套室外用通信光缆。



海底光缆规格

项目 (Item)		参数(Parameters)
光纤 Fiber	颜色 Color	全色谱 Full color spectrum (本色代替白色Natural color instead of white )
松套管 Loose tube	材料 Material	PBT
	颜色 Color	全色谱 Full color spectrum
填充绳 Filler	材料 Material	PE`
	颜色 Color	黑色 Black
中心加强件 CSM	材料 Material	磷化钢丝 Phosphating steel wire
铠装 Armoured	材料 Material	涂塑铝带 Plastic coated aluminum strip
内护套 Inner jacket	材料 Material	MDPE
	颜色 Color	黑色 Black
钢丝铠装1 Steel wire armoured l	材料 Material	镀锌钢丝 Galvanized steel wire
钢丝铠装2 Steel wire armoured 2	材料 Material	镀锌钢丝 Galvanized steel wire
外护套 Outer jacket	材料 Material	MDPE
	颜色 Color	黑色 Black
最小弯曲半径 Min. bending radius	静态 Static	15倍缆径 15times cable diameter
	动态 Dynamic	30 倍缆径 30times cable diameter
拉伸 Tensile performance	短期 Short term	20000N
压扁 Crush	短期 Short term	5000N/100mm
冲击 Impact	冲击能量:1kgx1m；冲击柱面半径:12.5mm；冲击次数:5次，护套无目力可见开裂。 lmpact energy:1kg X 1m；radius of hammer head:12.5mm；number of impact:5，no fiber break and no cable damage。



水下光缆型号规格参数

GYTA333水下光缆技术参数
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	462
32-60	1+5	12	533
62-72	1+6	12	553
74-96	1+8	12	633
98-120	1+10	12	766
122-144	1+12	12	996
允许拉力（N）短期		≥20000N
允许拉力（N）长期		≥10000N
允许压扁力-短期		≥5000（N/100mm）



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
