水下光缆 , 水下光缆型号 , 水下光缆厂家



水下光缆型号

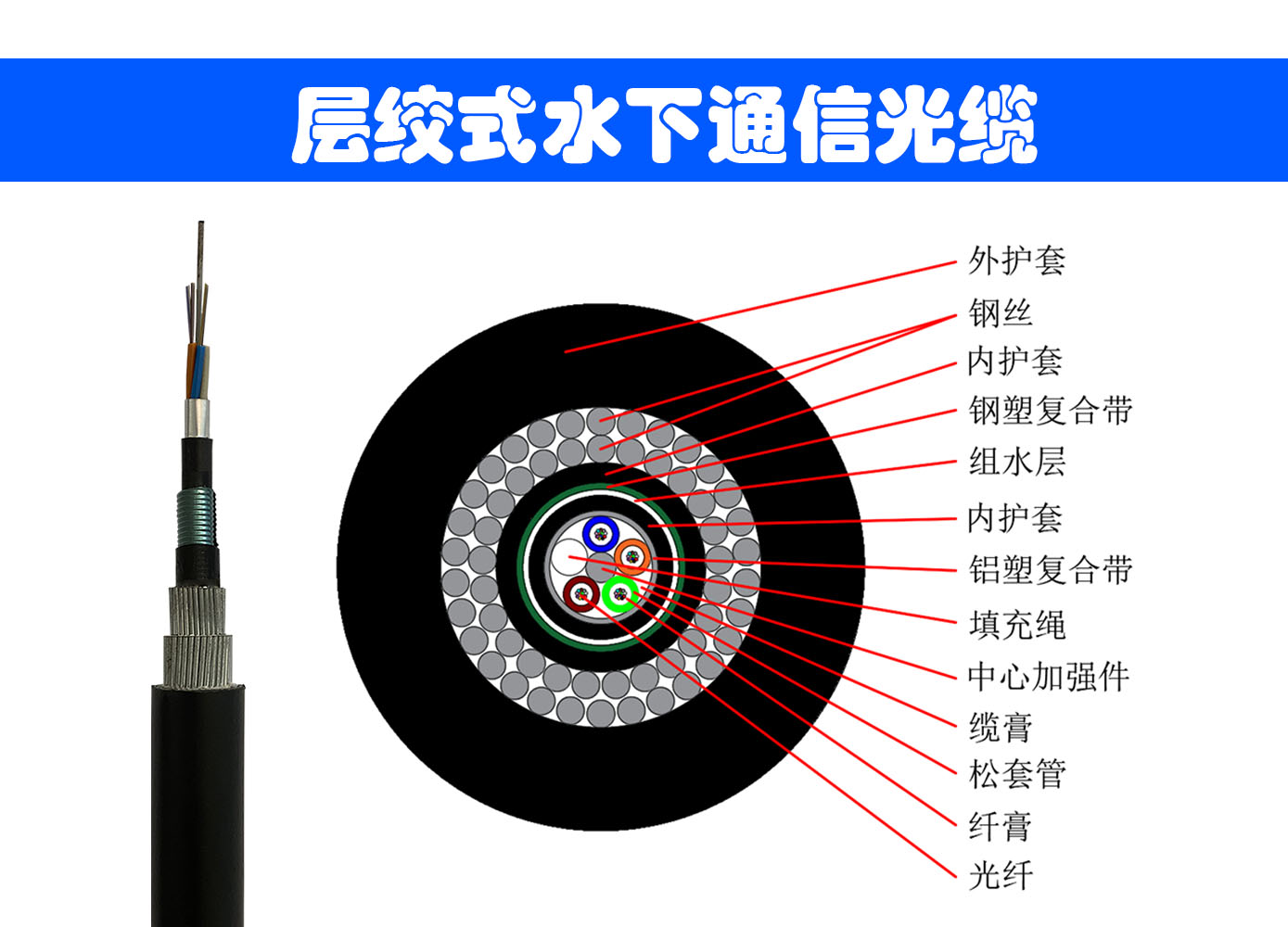

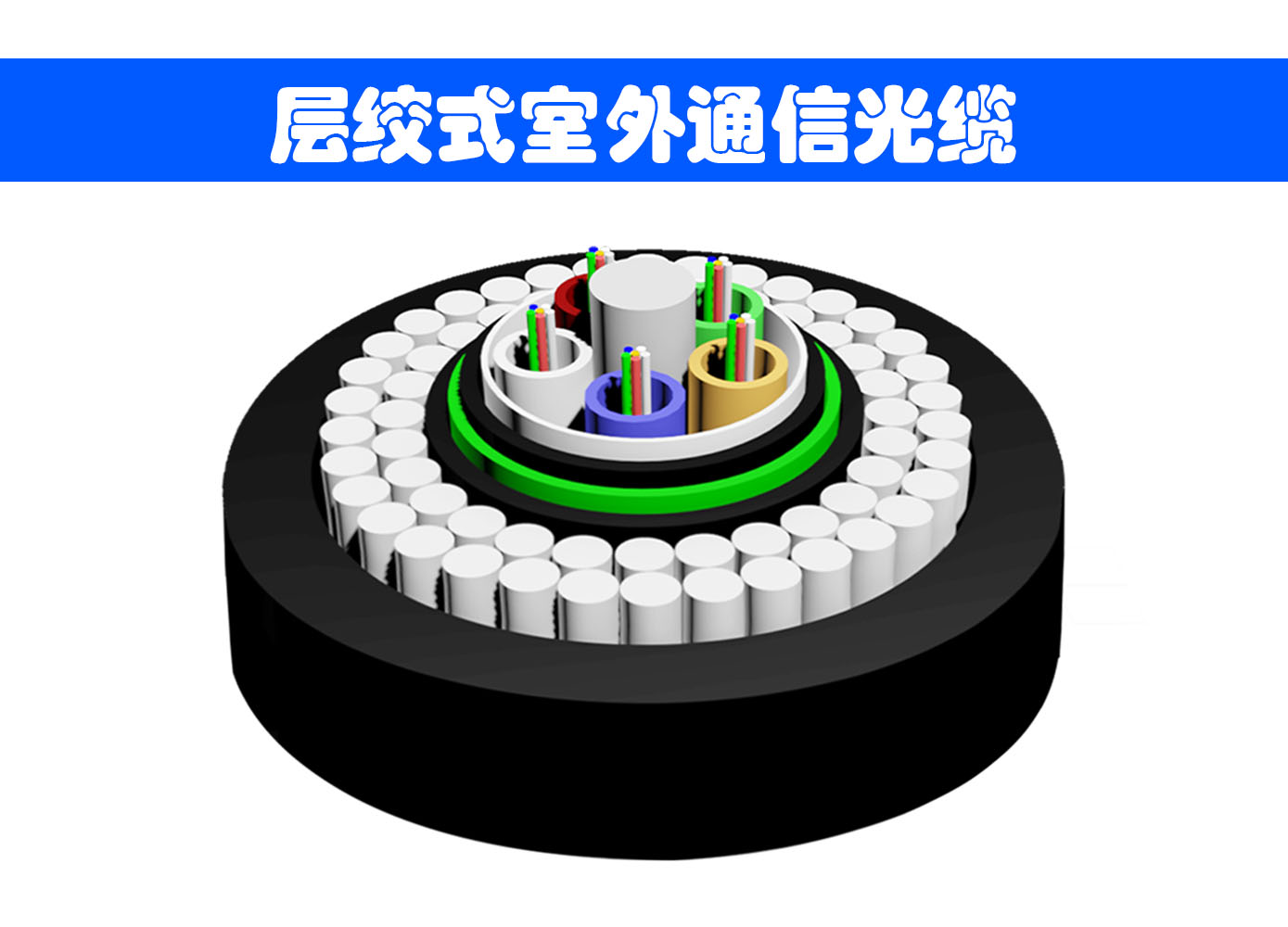

GYTA53+33型光缆是金属加强构件、松套层绞填充式、铝-聚乙烯护套、钢-聚乙烯粘结护套、绕包细园钢丝铠装、聚乙烯外护套通信用室外光缆。



水下光缆型号规格

1、全截面阻水结构，确保良好的阻水性能
2、松套管内填充特种油膏，对光纤进行关键性保护
3、磷化钢丝中心加强构件模量高、耐腐蚀
4、聚乙烯护套确保光缆具有良好的抗紫外线性能
5、铝塑复合带确保光缆具有良好的挡潮性
6、钢塑复合带铠装加强光缆的抗拉性能和抗压性能
7、绕包细圆钢丝铠装加强光缆的抗拉伸力和压扁力
8、产品使用寿命25年以上



水下光缆的执行标准是什么

执行标准： YD/T 901-2018、 IEC 60794-1

应用范围：核心网、城域网和接入网室外光缆

敷设方式：水下、直埋

工作温度：-40℃~+70℃

弯曲半径：静态15倍光缆直径、动态30倍光缆直径



水下光缆型号规格参数

光纤芯数	结构	光缆外径 (mm) （±0.2）	光缆重量 （mm） （±5）
2～30	1+5	16.0	450
32～60	1+5	16.6	476
62～72	1+6	17.0	505
74～96	1+8	19.5	749
98～120	1+10	20.6	824
122～144	1+12	21.8	901
146～216	1+6+12	22.0	905
218～288	1+9+15	23.7	1019



光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。
