直埋光缆用什么型号
GYTA53光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤一层聚乙烯内护套,双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
咨询热线:19843059638
产品说明

gyta53-24b1.3光缆 gyta53型号光缆价格 gyta53光缆24b1



gyta53光缆型号意义 , gyta53-4b1型号光缆含义 , gyta53光缆 , GYTA53-12B1 , GYTA53-12B1.3含义 , GYTA53-48B1 , GYTA53-24B1是什么意思 , gyta12b1光缆 , gytah58型光缆 , gyty53型号光缆含义 , gyta53光缆 , gyta53光缆技术参数 , gyts53型号光缆含义 , GYTA53-4B1 , GYTA53-8B1 , GYTA53-24B1

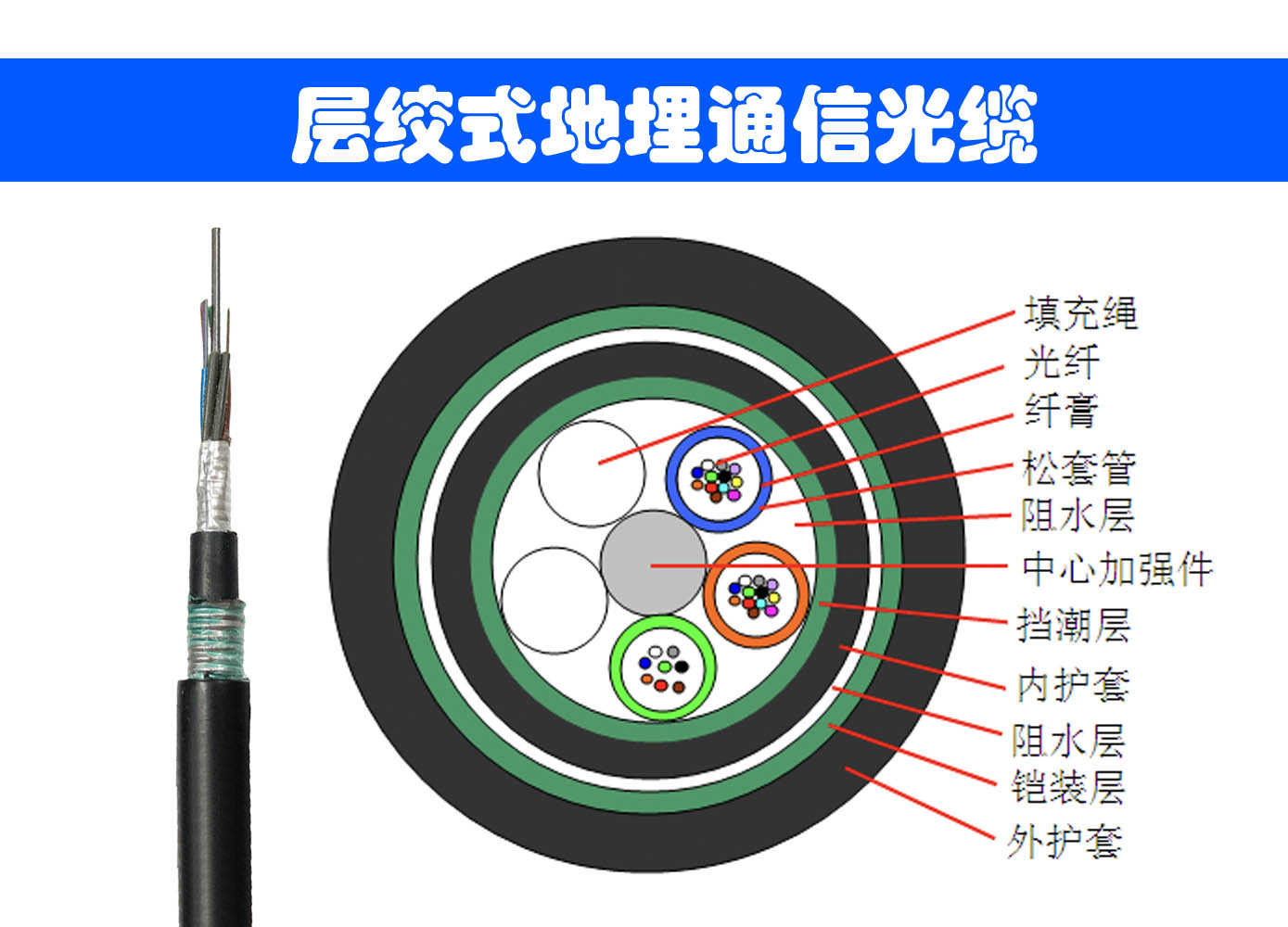

gyta53光缆结构

Product description
GYTA53光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤一层聚乙烯内护套,双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
The fibers, 200/250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. which is filled with the filling compound to protect it from water ingress. Then the cable core is covered with a thin PE inner sheath. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath.

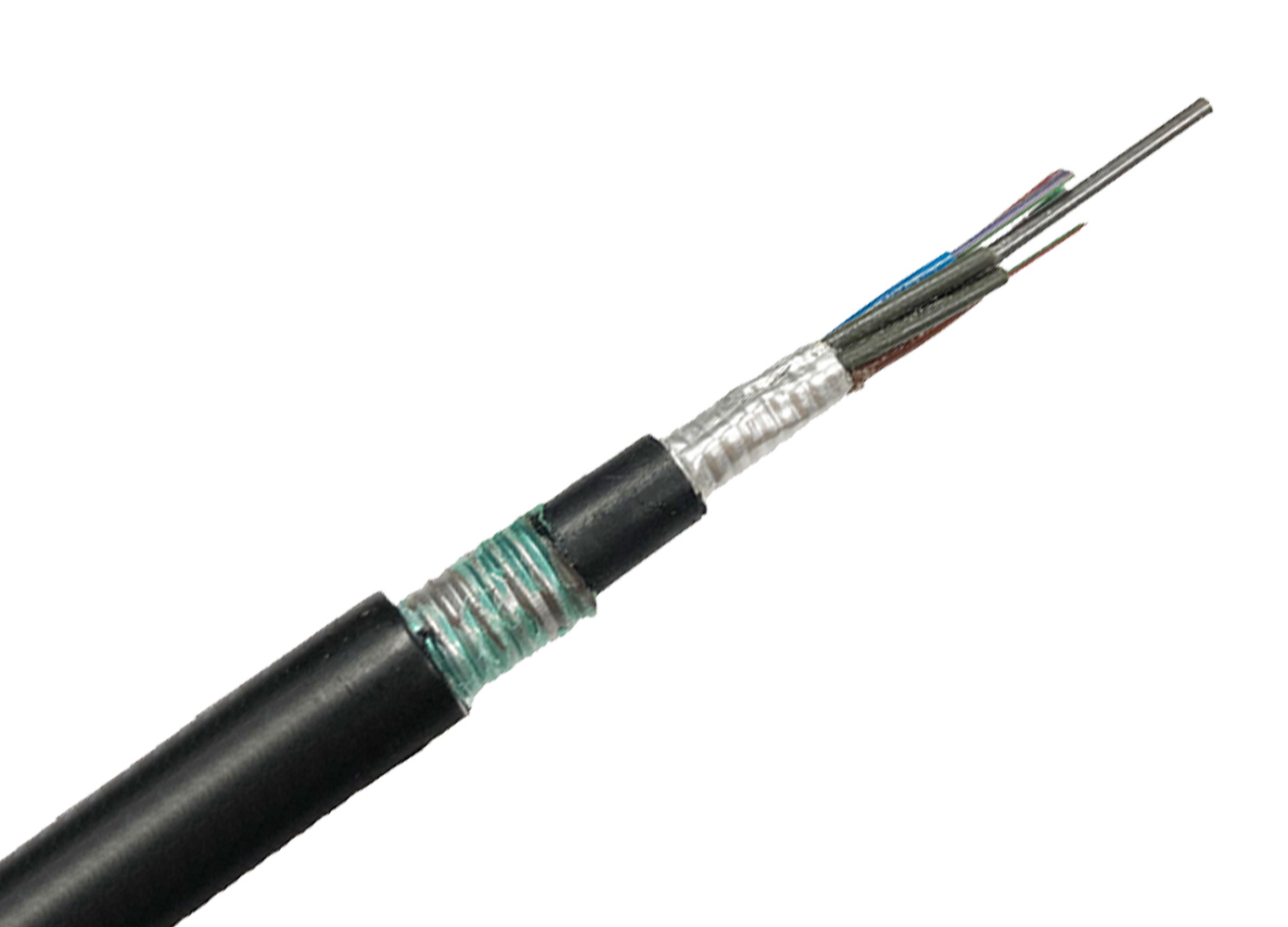

gyta53光缆型号

Product Features
具有很好的机械性能和温度特性
Good mechanical and temperature performance

松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant

管内充以特种油膏,对光纤进行了关键性保护
Special tube filling compound ensure a critical protection of fiber

良好的抗压性和柔软性
Good crush ability and soft

采用下列措施来确保光缆的防水性能
To assure the water-proof function by:

单根钢丝中心加强芯
Single steel wire as central strength member

松套管内填充特种防水化合物
Loose tube filling compound

完全缆芯填充
Fully filled in the cable

涂塑铝带(APL)防潮层
Double APL layers prevent the moisture

双面涂塑钢带(PSP)提高光缆的抗透潮能力
PSP enhancing moisture-proof

良好的阻水材料防止光缆纵向渗水
Good water-blocking tape prevent the sinking vertically

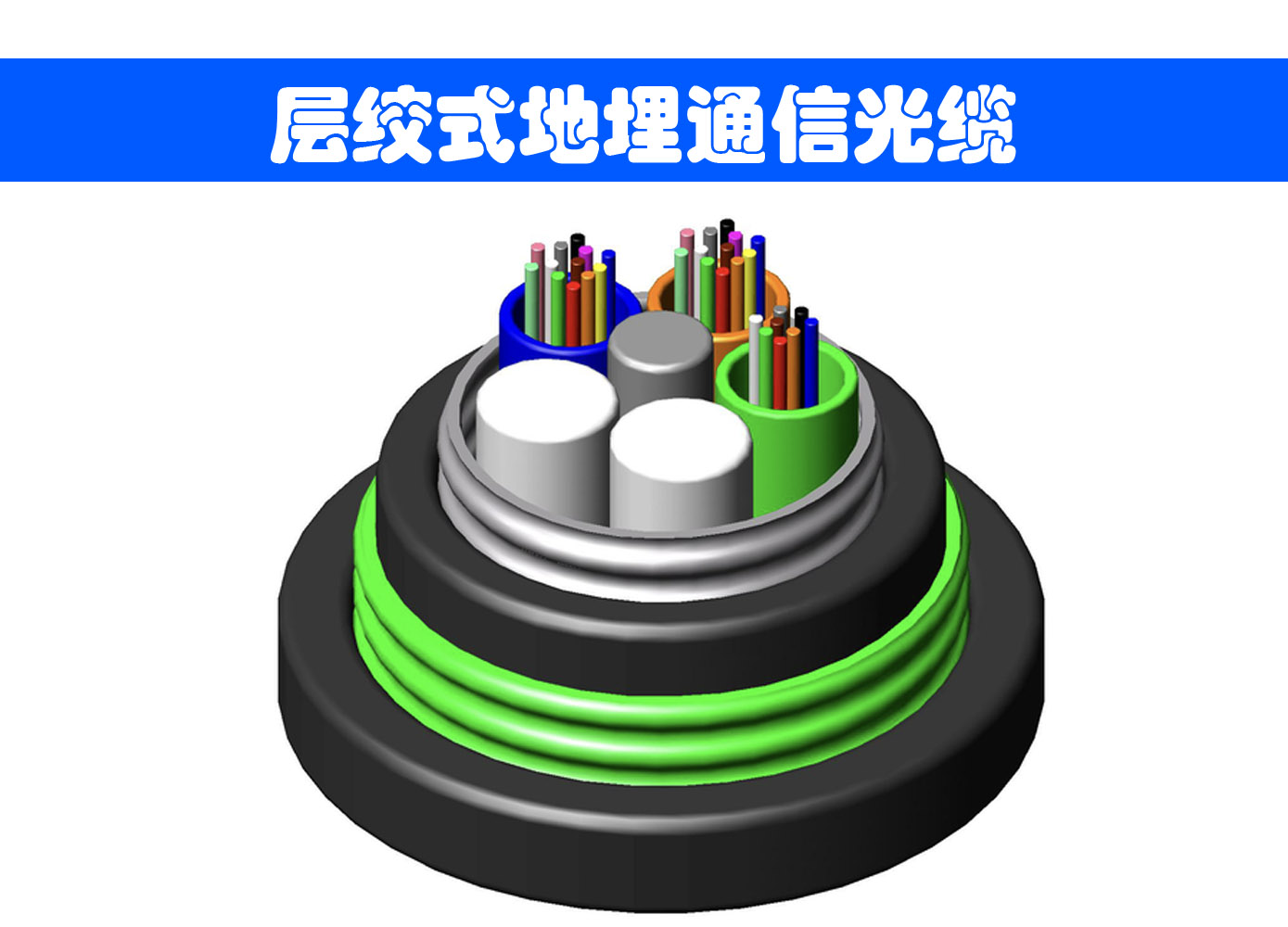

gyta53光缆结构

产品标准
GYTA53光缆符合YD/T 901-2001和IEC 60794-1标准
GYTA53 cable complies with Standard YD/T 901-2009 as well as IEC 60794-1



GYTA53光缆技术参数

GYTA53光缆技术参数

光缆芯数 光缆结构 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-30 1+5 6 126
32-60 1+5 12 141
62-72 1+6 12 159
74-96 1+8 12 189
98-120 1+10 12 217
122-144 1+12 12 250
146-216 1+6+12 12 252
218-300 1+9+15 12 299
允许拉力(N)短期 ≥3000N
允许拉力(N)长期 ≥1000N
允许压扁力-短期 ≥3000(N/100mm)
允许压扁力-长期 ≥1000(N/100mm)

1、典型值可根据实际情况做相应调整;
2、可根据客户要求进行相应产品的设计;



gyta53光缆 环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。
