直埋光缆是什么意思

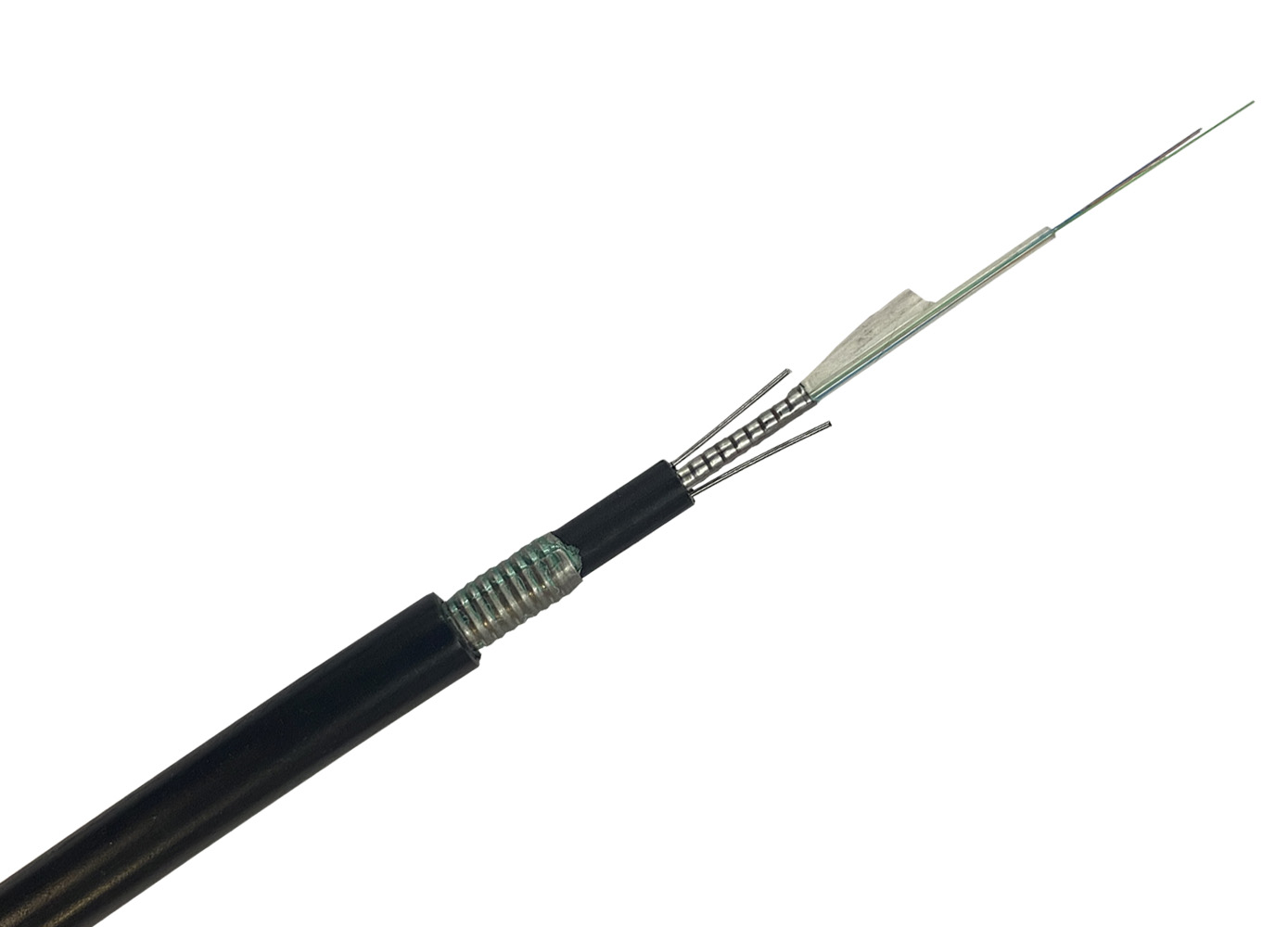

GYXTW53型光缆是金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套、钢-聚乙烯护套通信用室外光缆,由中心松套管、两根平行的钢丝加强构件和双层钢-聚乙烯护套构成
咨询热线:19843059638
产品说明

地埋光缆型号规格 , 地埋光缆型号规格表 , 直埋光缆用什么型号的



gyxtw53光缆 , GYXTW53-4B1 , GYXTW53-4B1+ZR-RYJ-1KV-3*2.5 , GYXTW53-8B1 , GYXTW53光缆 , GYXTW53-4A1a , GYXTW53-4B1.3 , GYXTW53-36B1.2 , GYXTW53-12B1 , GYXTW53-4A1B , GYXTW53-36B1.2

地埋光缆型号

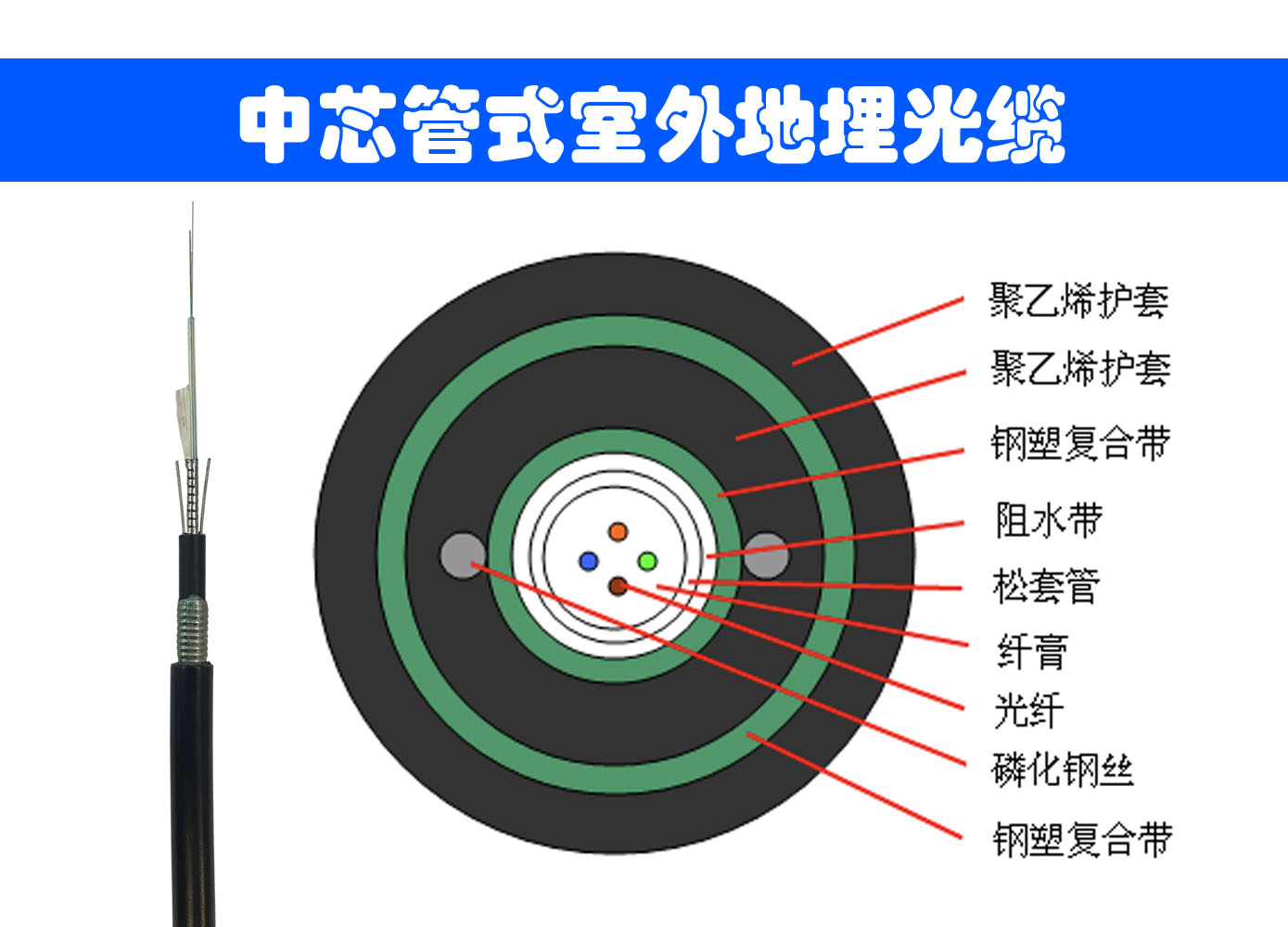

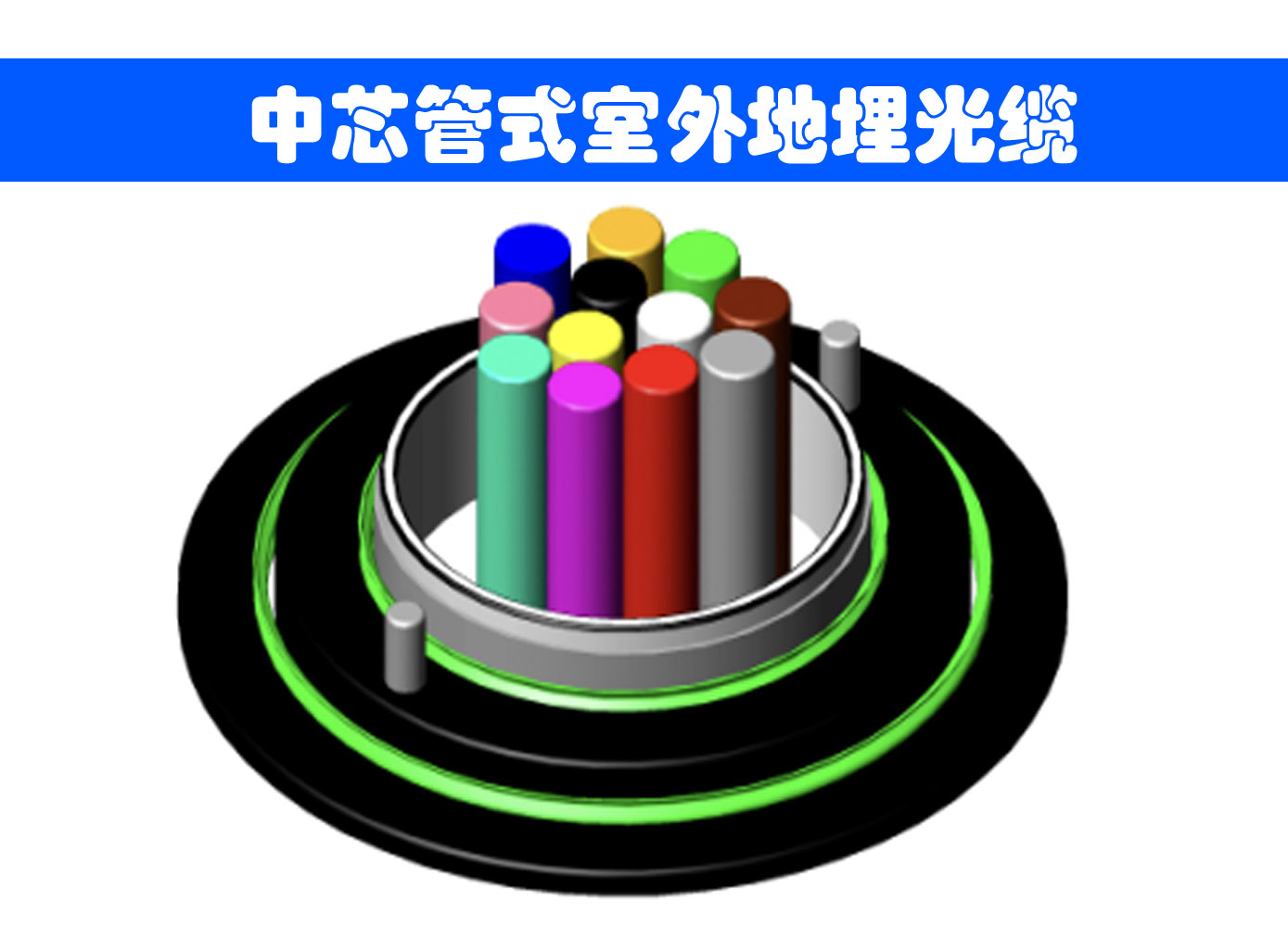

GYXTW53光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向渗水,两侧放置两根平行钢丝后挤制聚乙烯内护套,双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
The fibers,250um,are positioned in a loose tube made of a high modulus plastic。The tubes are filled with a water-resistant filling compound。The tube is wrapped with a layer of PSP longitudinally。Between the PSP and the loose tube water-blocking material is applied to keep the cable compact and watertight。Two parallel steel wires are placed at the two sides of the steel tape。The cable is completed with a polyethylene (PE) inner sheath,After the PSP is longitudinally applied over the inner sheath,the cable is completed with a PE out sheath。



地埋光缆 产品优点

Product Features
具有很好的机械性能和温度特性
Good mechanical and temperature performance
松套管材料本身具有良好的耐水解性能和较高的强度
High strength loose tube that is hydrolysis resistant

管内充以特种油膏,对光纤进行了关键性保护
Special tube filling compound ensure a critical protection of fiber

良好的抗压性和柔软性
Good crush ability and soft

两根平行钢丝保证光缆的抗拉强度
Two parallel steel wires ensure tensile strength

双面涂塑钢带(PSP)提高光缆的抗透潮能力
PSP enhancing moisture-proof

良好的阻水材料防止光缆纵向渗水
Good water-blocking tape prevent the sinking vertically



GYXTW53直埋光缆产品标准

Standards
GYXTW53光缆复合YD/T 769-2003标准
GYXTW53 cable complies with Standards  YD/T 769-2003



地埋光缆型号规格

地埋光缆型号规格
光缆芯数 光缆松套管内
最大光纤芯数
光缆重量
(kg/km)
2-8 8 140
10-12 12 145
允许拉力(N)短期 ≥3000N
允许拉力(N)长期 ≥1000N
允许压扁力-短期 ≥3000(N/100mm)
允许压扁力-长期 ≥1000(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;



光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



地埋光缆型号怎么看

GYXTW53型光缆是金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套、钢-聚乙烯护套通信用室外光缆,由中心松套管、两根平行的钢丝加强构件和双层钢-聚乙烯护套构成。
