gytc8s光缆 产品描述

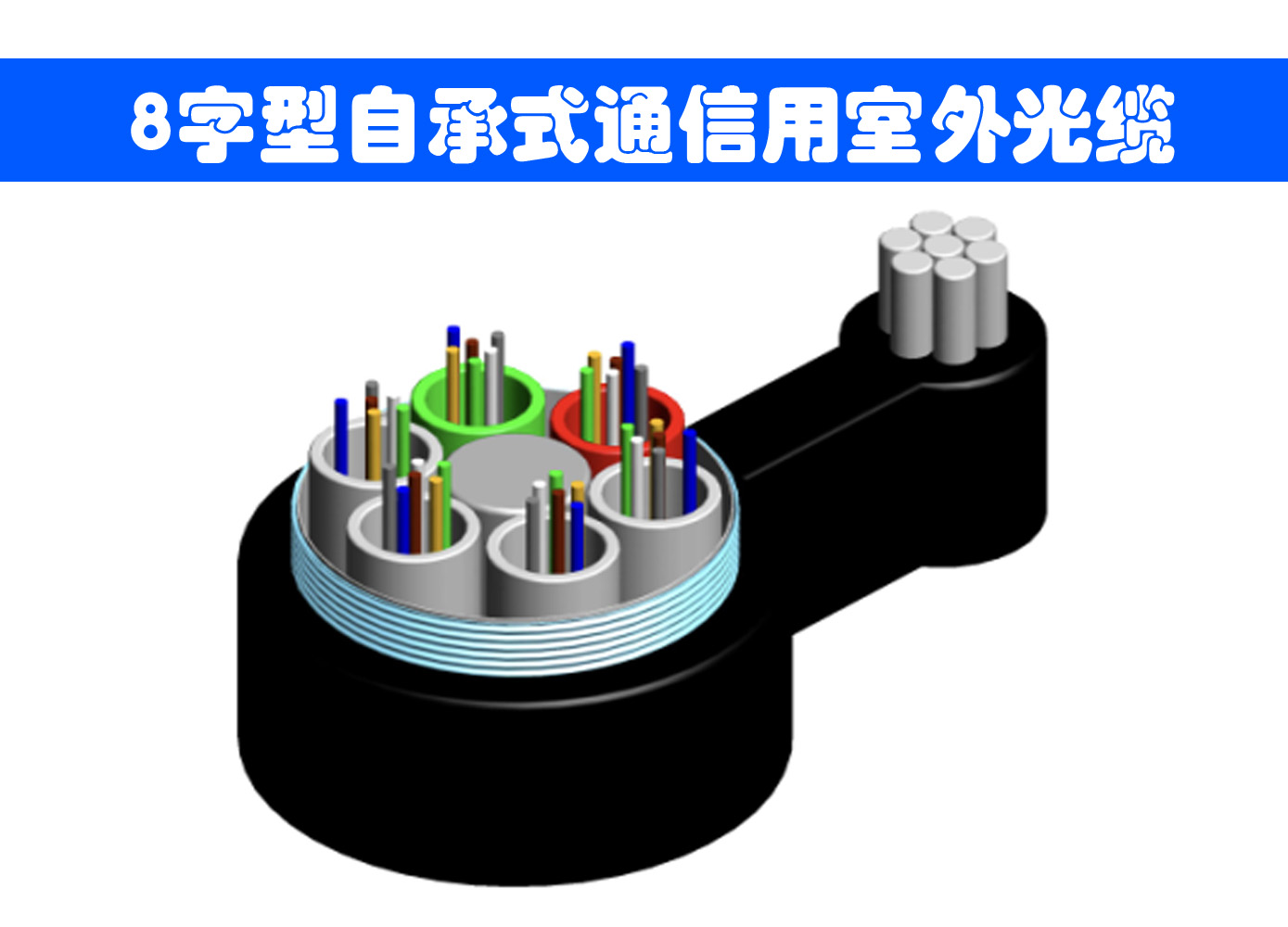

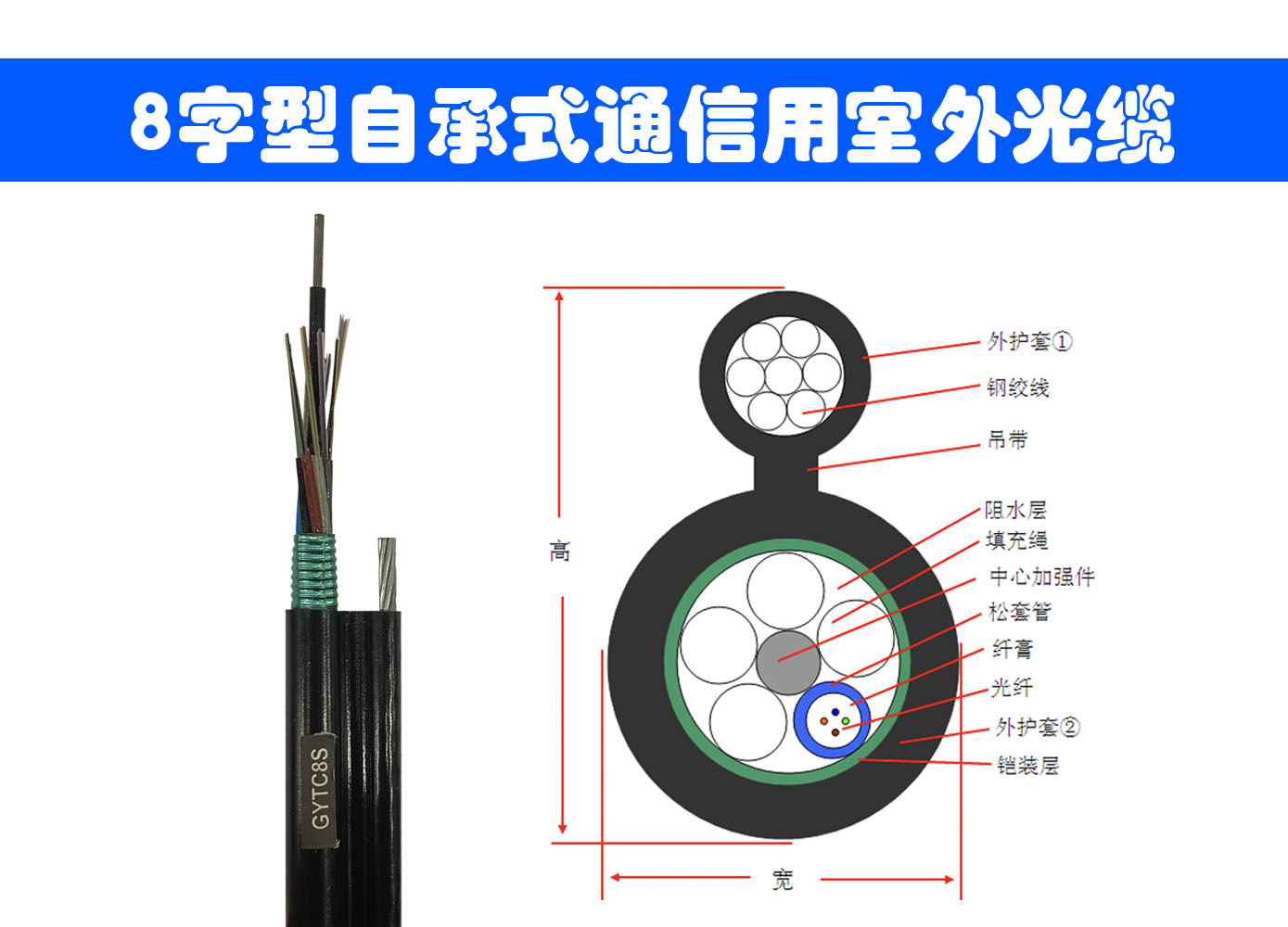

GYTC8S（金属加强吊线、松套层绞填充式、钢-聚乙烯粘结护套 8 字型自承式通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。涂塑钢带纵包后同时加钢绞线和吊带聚乙烯护套而成。

光缆gytc8s 产品特点

全截面阻水结构，确保良好的阻水性能

松套管内填充特种油膏，对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

钢带铠装使得光缆具有良好的抗拉力和抗侧压力

8字型自承式结构抗拉强度高，便于架空敷设，安装成本低

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上

gytc8s标准

执行标准：YD/T1155-2017

应用范围：核心网、城域网和接入网室外光缆。

敷设方式：自承式架空，长途通信及局间通信用室外光缆。

工作温度：-40℃~+70℃

弯曲半径：静态10倍光缆直径、动态20倍光缆直径

gytc8s参数表

gytc8s参数表
光缆芯数	光缆结构	光缆松套管内 最大光纤芯数	光缆重量 （kg/km）
2-30	1+5	6	135
32-60	1+5	12	147
74-96	1+6	12	172
62-72	1+8	12	198
98-120	1+10	12	220
122-144	1+12	12	246
146-216	1+6+12	12	271
218-300	1+9+15	12	311
允许拉力（N）短期		≥1500N
允许拉力（N）长期		≥600N
允许压扁力-短期		≥1000（N/100mm）
允许压扁力-长期		≥300（N/100mm）

1、典型值可根据实际情况做相应调整；

2、可根据客户要求进行相应产品的设计；

光缆环境性能

试验项目	试验方法
温度循环试验	a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环；
渗水试验	成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。
光缆外护套 绝缘电阻	光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ•km（直流500伏测试）。
介电强度	外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。
滴流试验	在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。

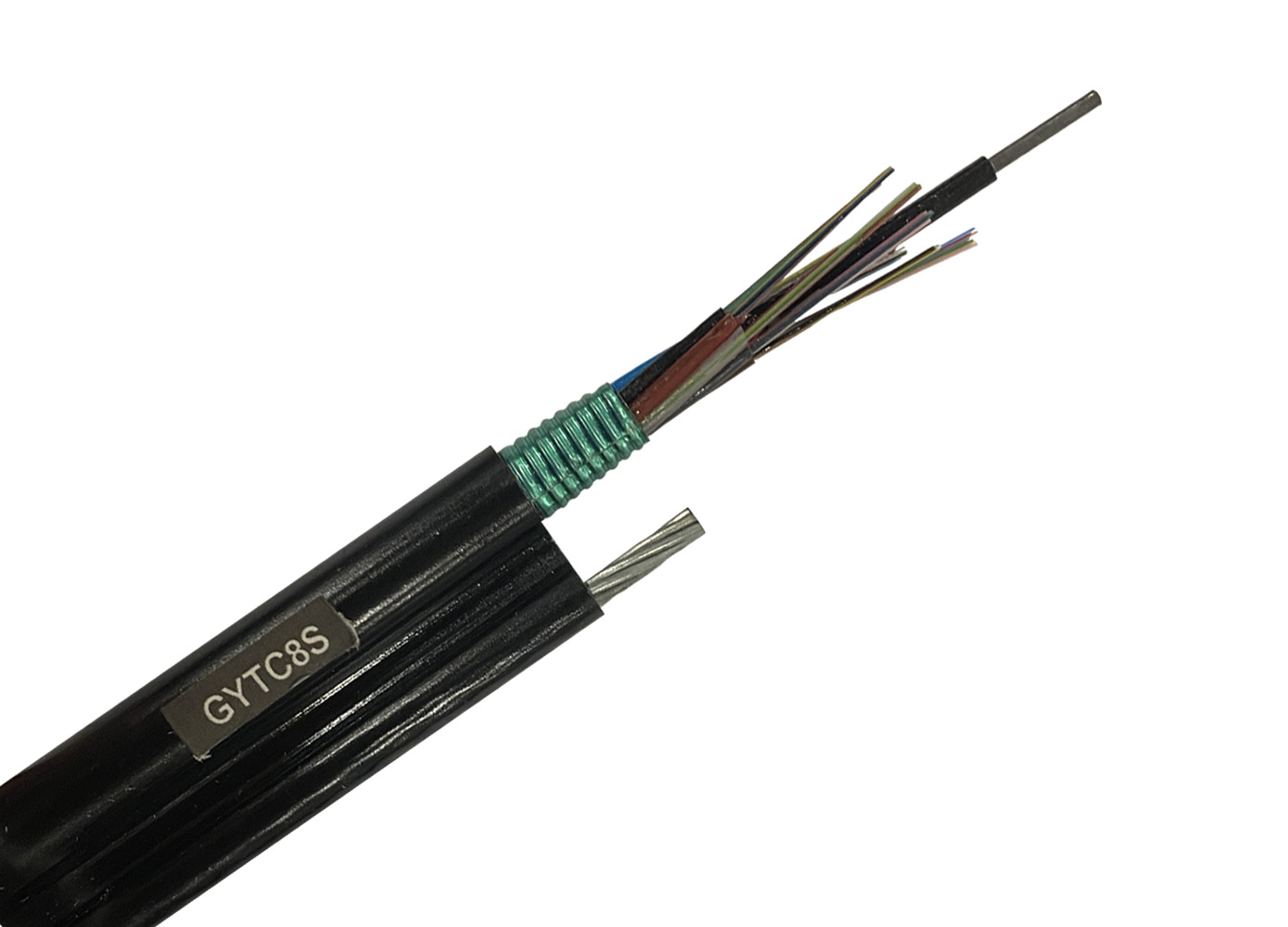

国标光缆GYTC8S

GYTC8S型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套、8字型自承式通信用室外光缆。
