gytc8y光缆

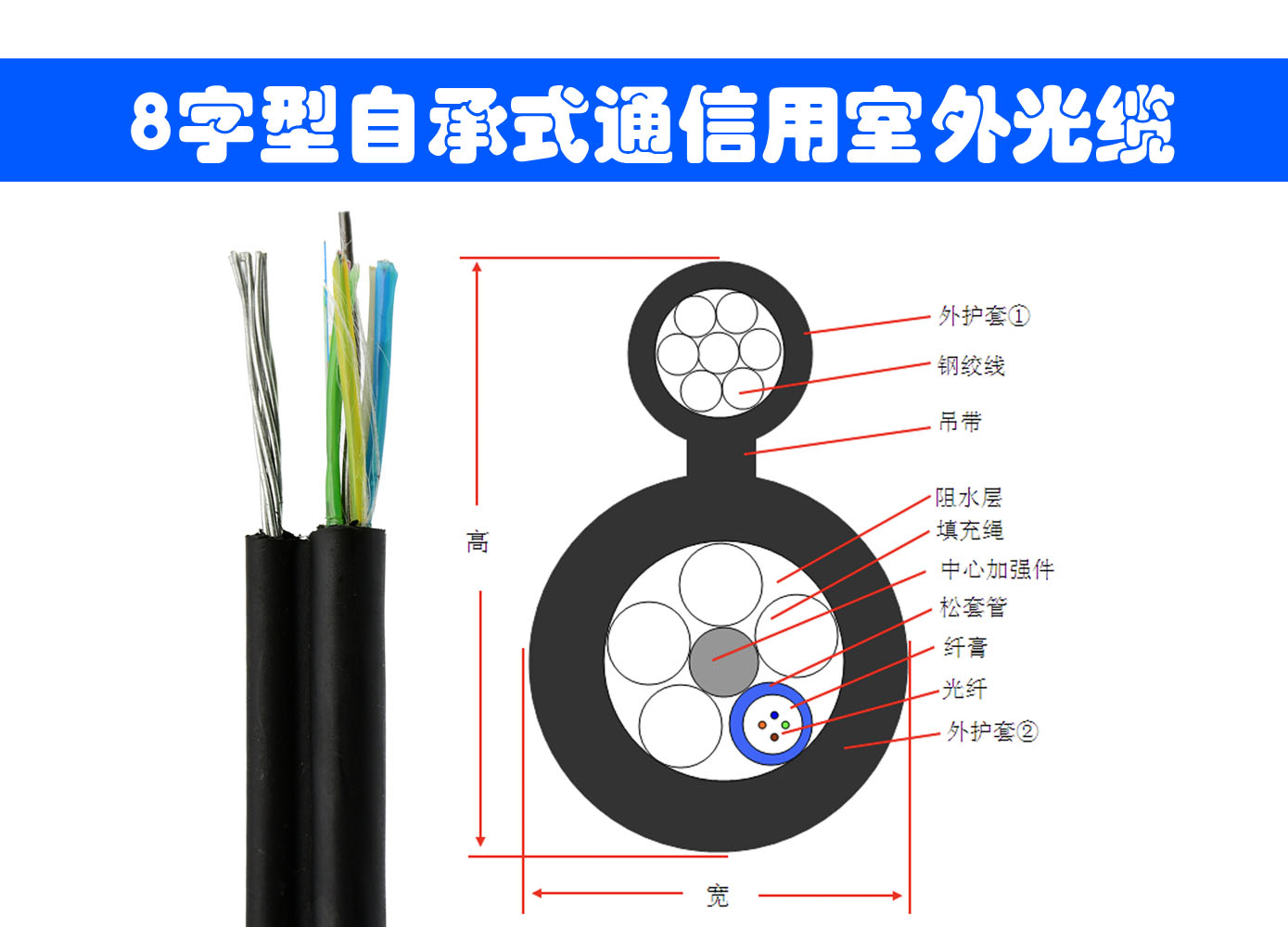

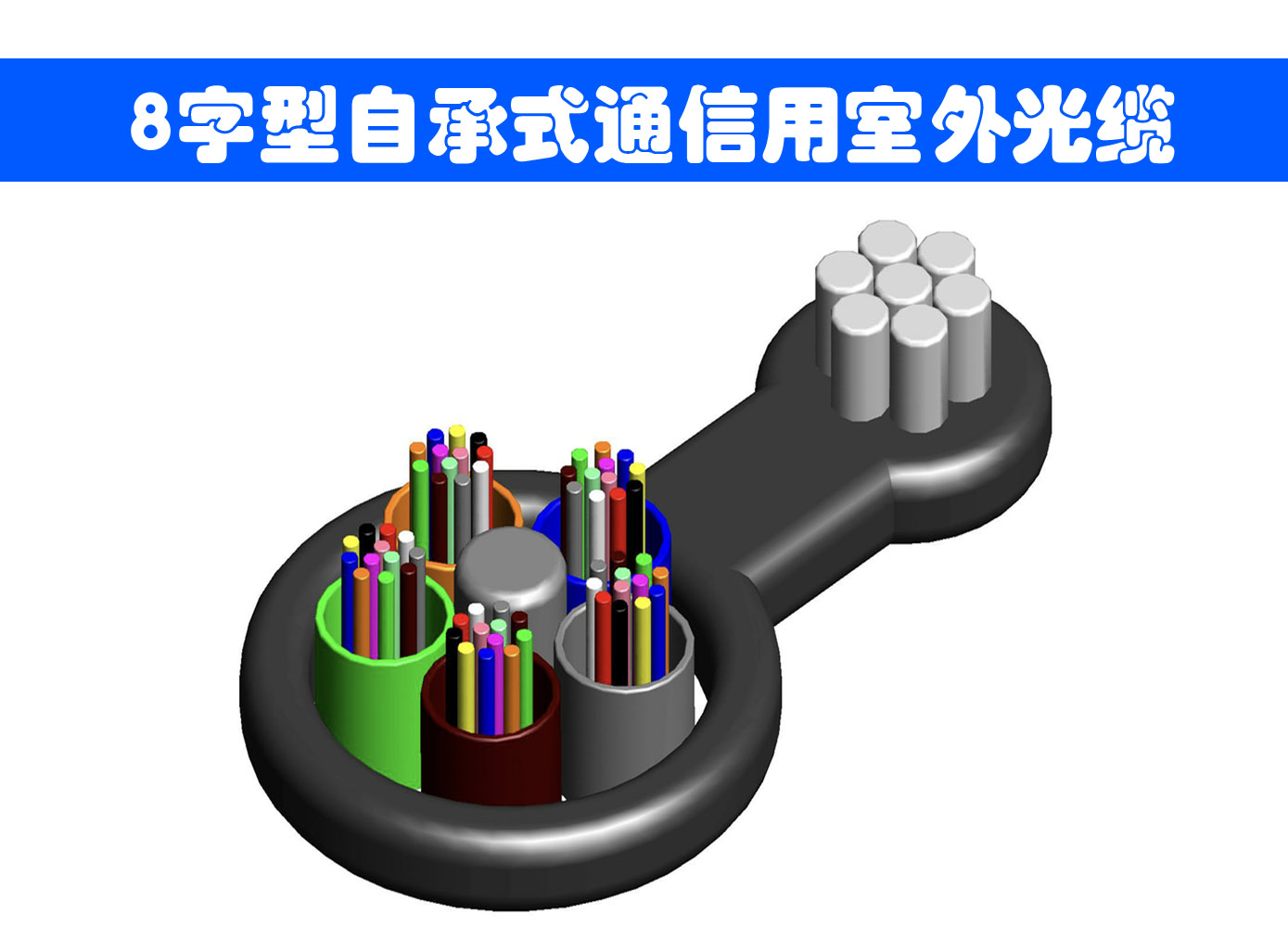

GYTC8S型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套、8字型自承式通信用室外光缆。
咨询热线:19843059638
产品说明

新型gytc8y光缆,优质的gytc8y光缆,GYTC8Y光缆国家标准

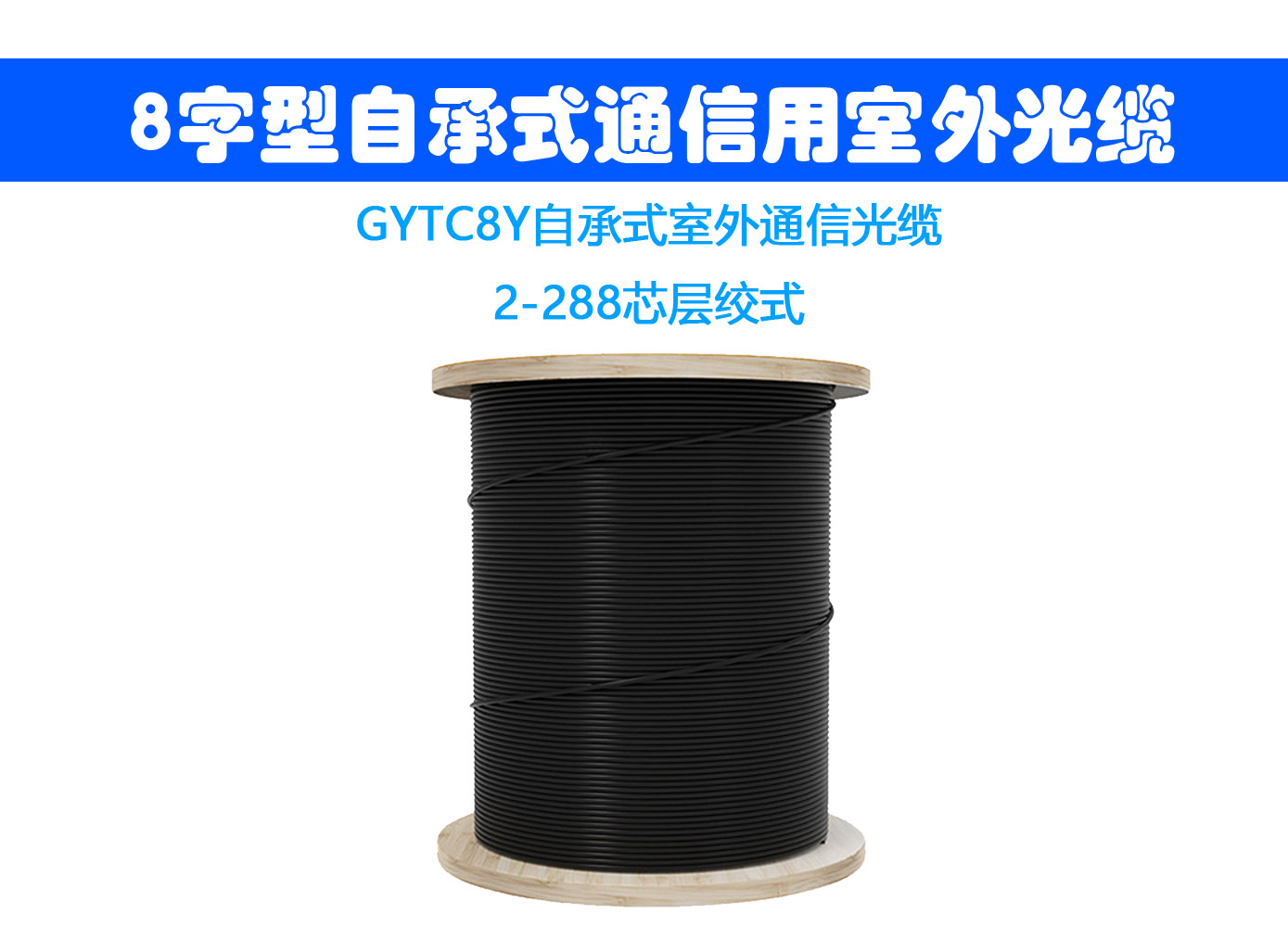

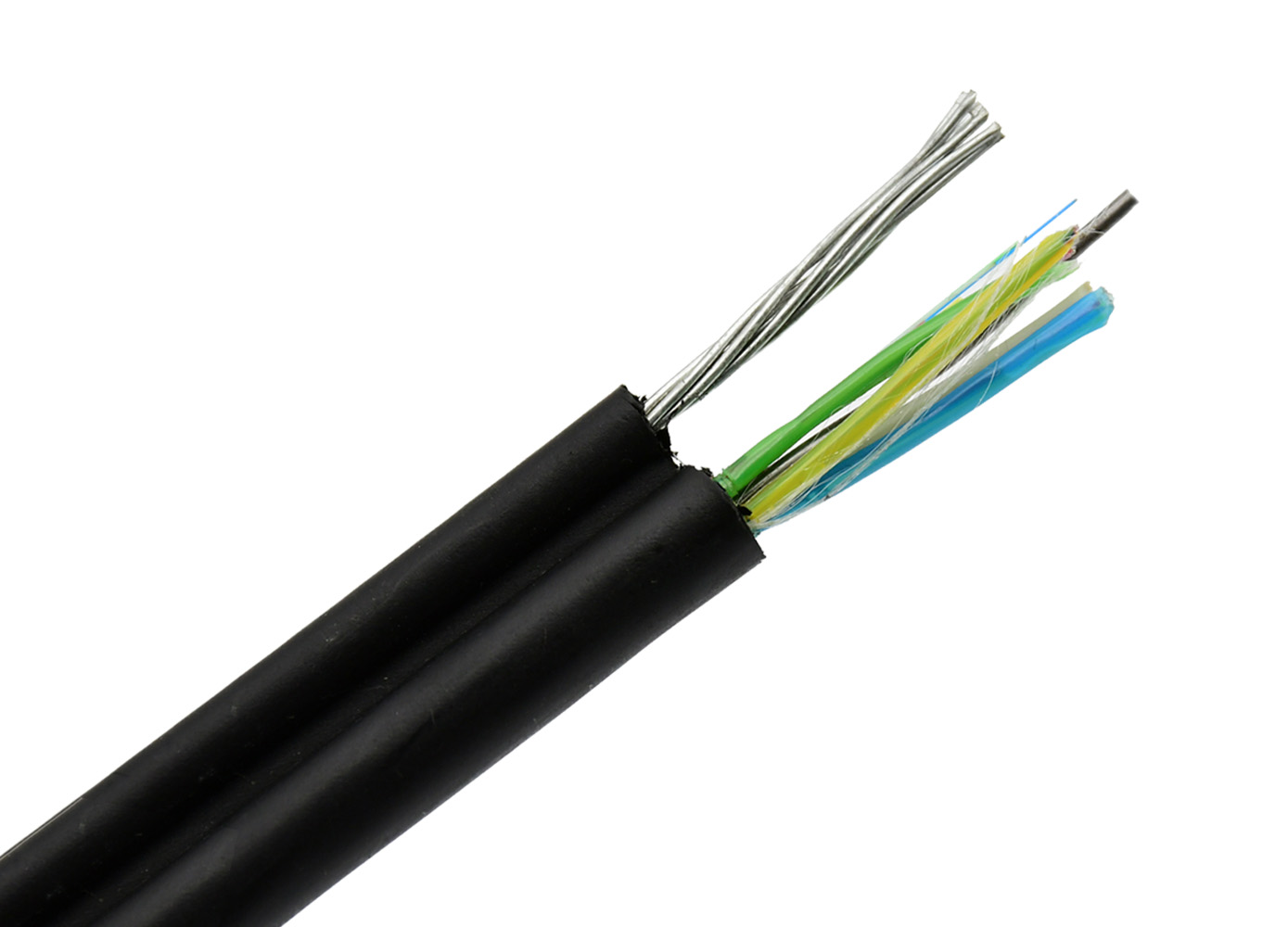

gytc8y光缆插图



gytc8y光缆 产品特点

精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性;

全截面阻水结构,确保良好的阻水性能

PBT 松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护;

松套管内填充特种油膏,对光纤进行关键性保护

光纤容量大,密集度高;

磷化钢丝中心加强构件模量高、耐腐蚀

钢带铠装使得光缆具有良好的抗拉力和抗侧压力

钢丝绞线具有极高的抗拉强度,便于自称式架空敷设,提高施工效率降低安装成本;

8字型自承式结构抗拉强度高,便于架空敷设,安装成本低

敷设跨距大,风载负荷小,尤其适用于山区通信建设;

聚乙烯护套使得光缆具有良好的抗紫外线性能

产品使用寿命30年以上

gytc8y光缆 性能指标

执行标准:YD/T1155-2017

应用范围:核心网、城域网和接入网室外光缆。

敷设方式:自承式架空,长途通信及局间通信用室外光缆。

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径

gytc8y光缆 技术参数

gytc8y光缆 技术参数
光缆芯数 光缆结构 光缆松套管内

最大光纤芯数

光缆重量

(kg/km)

2-30 1+5 6 112
32-60 1+5 12 122
62-72 1+6 12 145
74-96 1+8 12 166
98-120 1+10 12 186
122-144 1+12 12 207
146-216 1+6+12 12 232
218-300 1+9+15 12 266
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)

1、典型值可根据实际情况做相应调整;

2、可根据客户要求进行相应产品的设计;

光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。



gytc8y代表什么光缆

GYTC8S型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套、8字型自承式通信用室外光缆。
