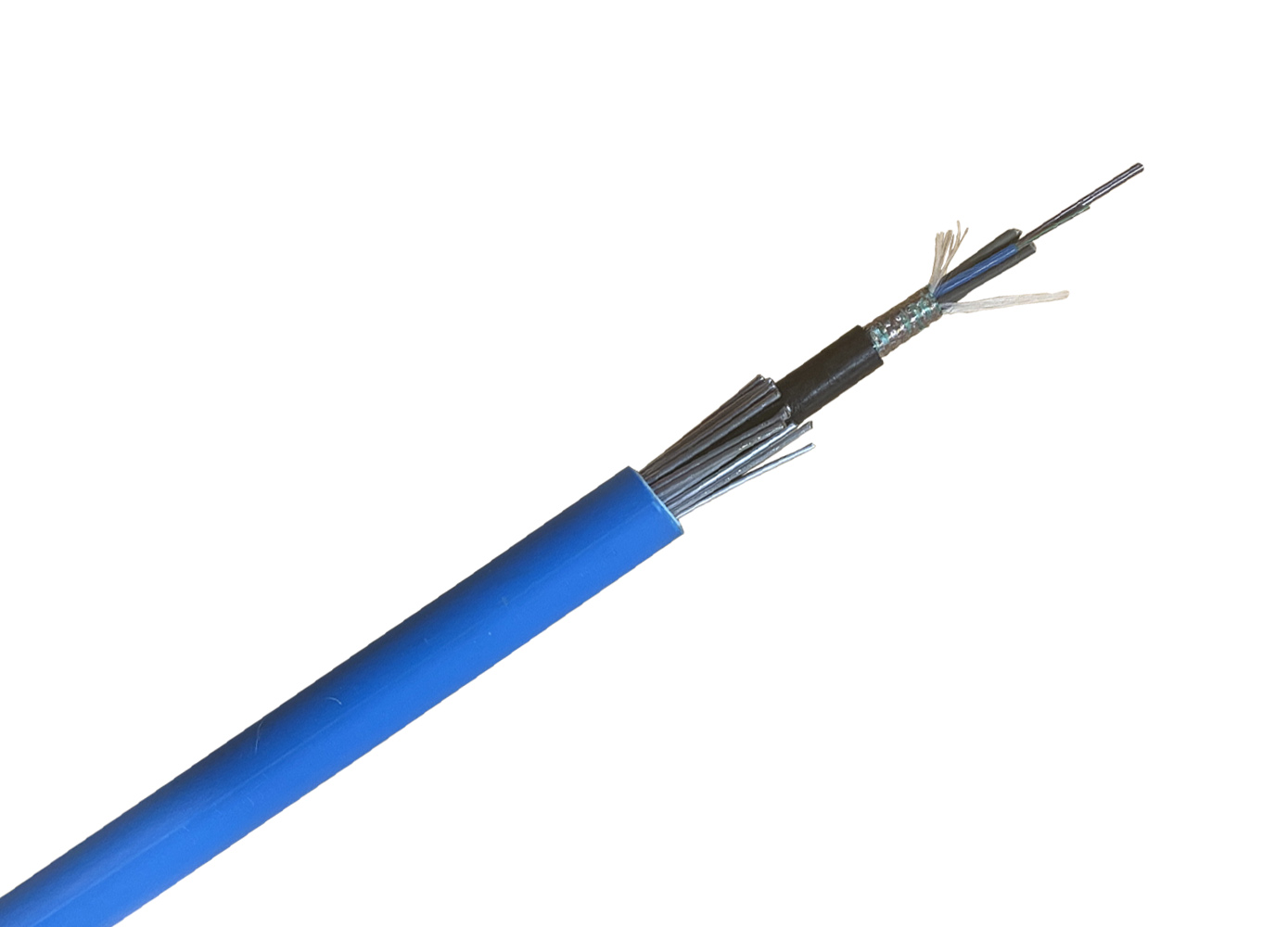

矿用光缆mgts33
MGTSV光缆是金属加强构件、松套层绞填充式、钢-聚乙烯内护套、低碳钢丝绕包、阻燃CMR护套矿用阻燃通信光缆。
咨询热线:19843059638
产品说明

MGTS33光缆,mgts33光缆啥意思,光缆mgts33规格

mgtsv矿用光缆 , mgtsv矿用光缆与mgts的区别 , mGTsv_24B , mGTsv-2B1能用测温光纤吗? , mGTsv_24B价格 , mGTsv_24B是啥电缆? , mgtsv矿用光缆型号含义 , mgtsv矿用光缆执行标准 , mgtsv矿用光缆熔纤要求 , mgtsv矿用光缆外观要求 , mgtsv矿用光缆PVC标准 , mgtsv矿用光缆结构 , 矿用光缆型号的字母含义 , 矿用通信光缆型号 , 矿用光缆生产厂家



光缆mgts33 矿用光缆产品特点

全截面阻水结构,双面覆膜钢带纵包,确保良好的阻水性能和抗侧压力

独特的套管设计,使套管具有良好的柔韧性和抗侧压性能

精确的余长控制工艺,使光缆具有优异的机械和环境性能

松套管内填充特种油膏,对光纤进行关键性保护

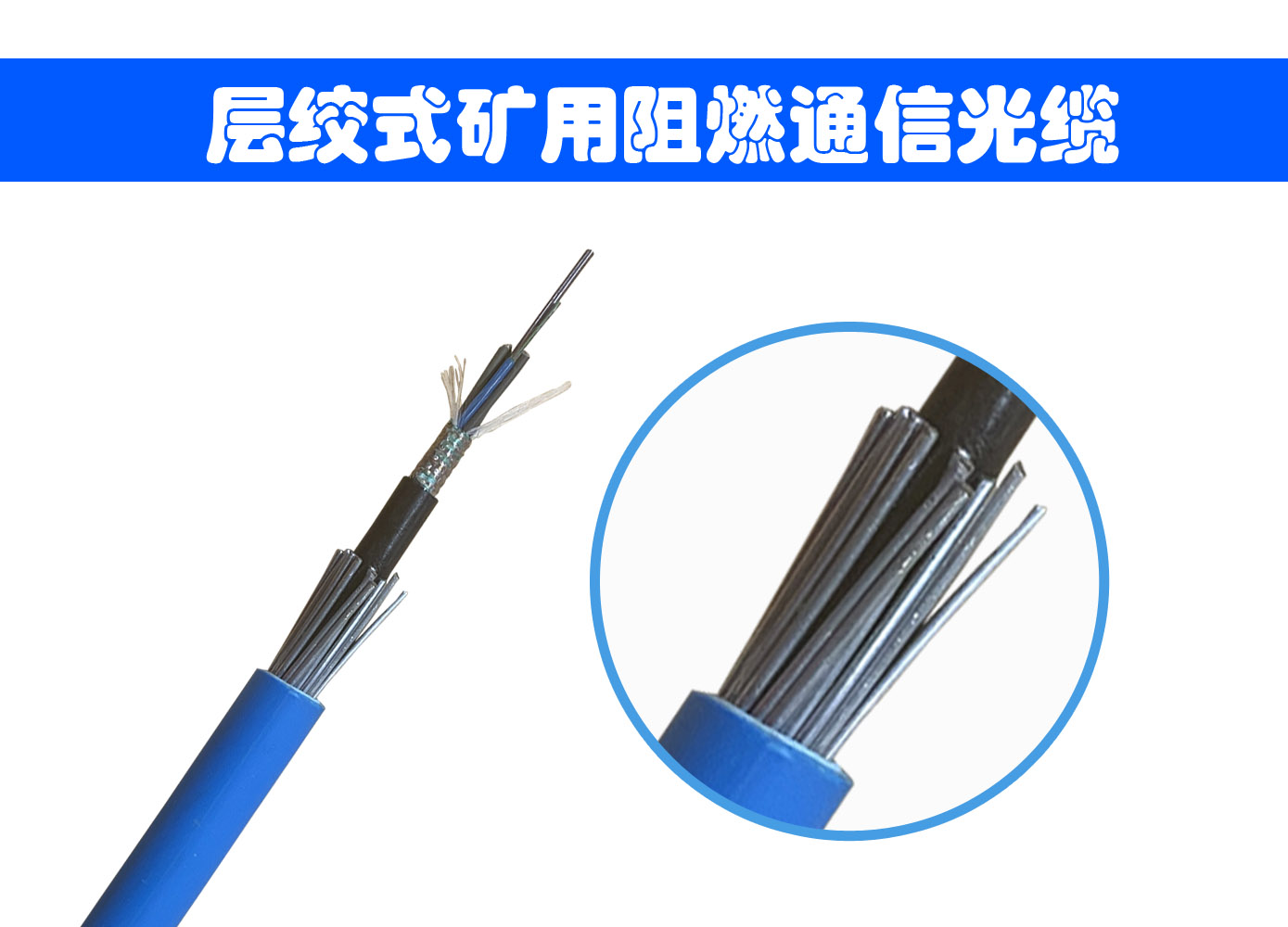

低碳钢丝绕包加强光缆的抗拉强度和抗侧压强度

磷化钢丝中心加强构件模量高、耐腐蚀

CMR护套使得光缆具有良好的阻燃性能

产品使用寿命30年以上





光缆mgts33 矿用光缆产品说明

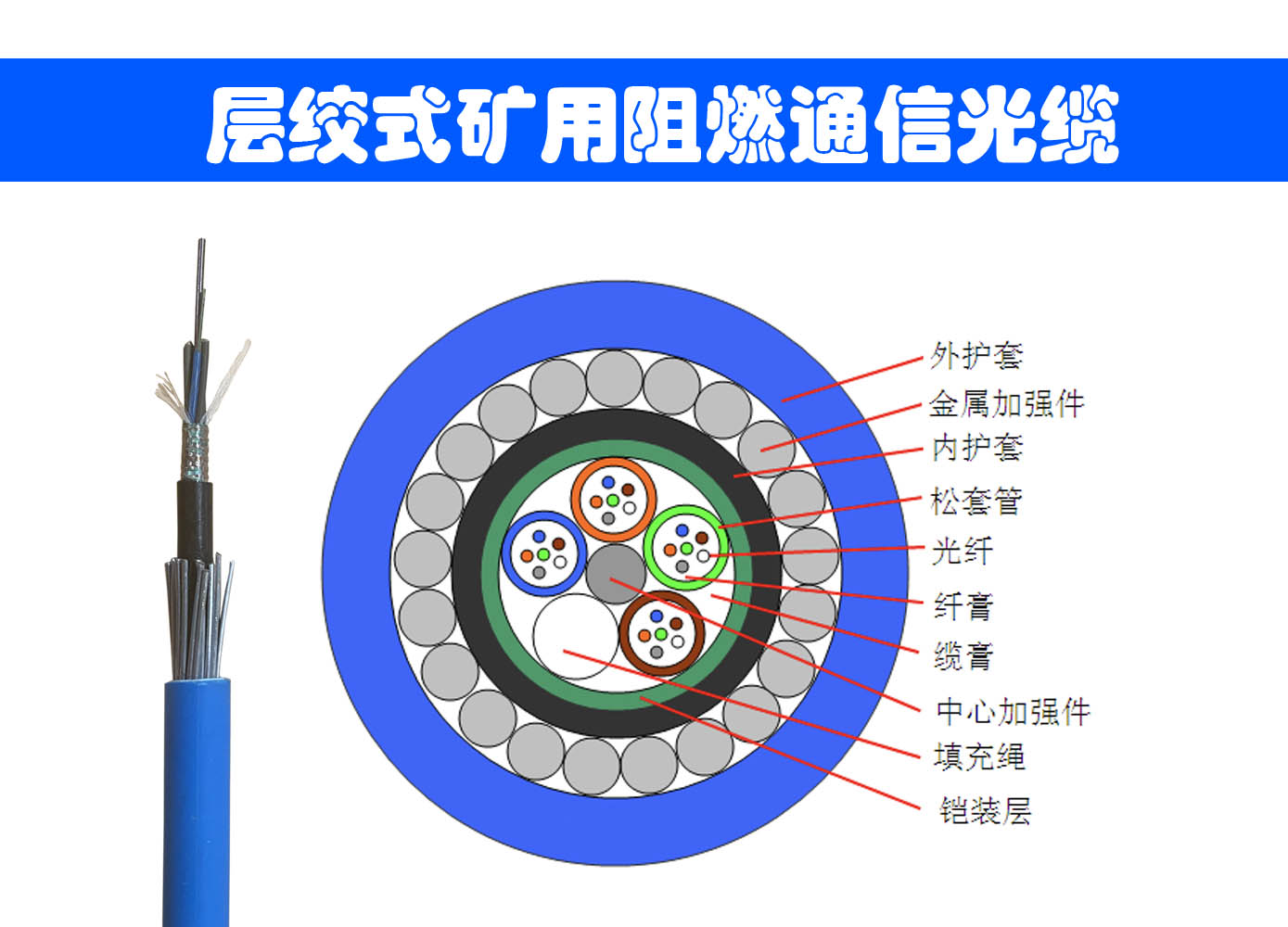

MGTSV光缆是金属加强构件、松套层绞填充式、钢-聚乙烯内护套、低碳钢丝绕包、阻燃CMR护套矿用阻燃通信光缆。





光缆mgts33 矿用光缆性能指标

执行标准:GB/T28518-2012

应用范围:矿用井道,竖井

敷设方式:管道,竖井

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径





光缆mgts33 矿用光缆竖井技术参数

光缆mgts33规格 技术参数
光缆芯数 光缆结构 光缆松套管内

最大光纤芯数

光缆重量

(kg/km)

2-30 1+5 6 364
32-60 1+5 12 385
62-72 1+6 12 420
74-84 1+7 12 454
86-96 1+8 12 485
98~108 1+9 12 565
110~120 1+10 12 596
122~132 1+11 12 638
134~144 1+12 12 669
146~216 1+6+12 12 671
218~288 1+9+15 12 776
允许拉力(N)短期 ≥8000N
允许拉力(N)长期 ≥4000N
允许压扁力-短期 ≥10000(N/100mm)
允许压扁力-长期 ≥5000(N/100mm)





光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。
单根垂直燃烧试验 单根护套在燃烧柜中,上支架下缘和炭化部分起始点之间的距离大于50mm,燃烧向下延伸至距离上支架的下缘大于540mm。

MGTSV型光缆是金属加强构件、松套层绞填充式、钢-聚乙烯内护套、低碳钢丝绕包、阻燃CMR护套矿用阻燃通信光缆。
