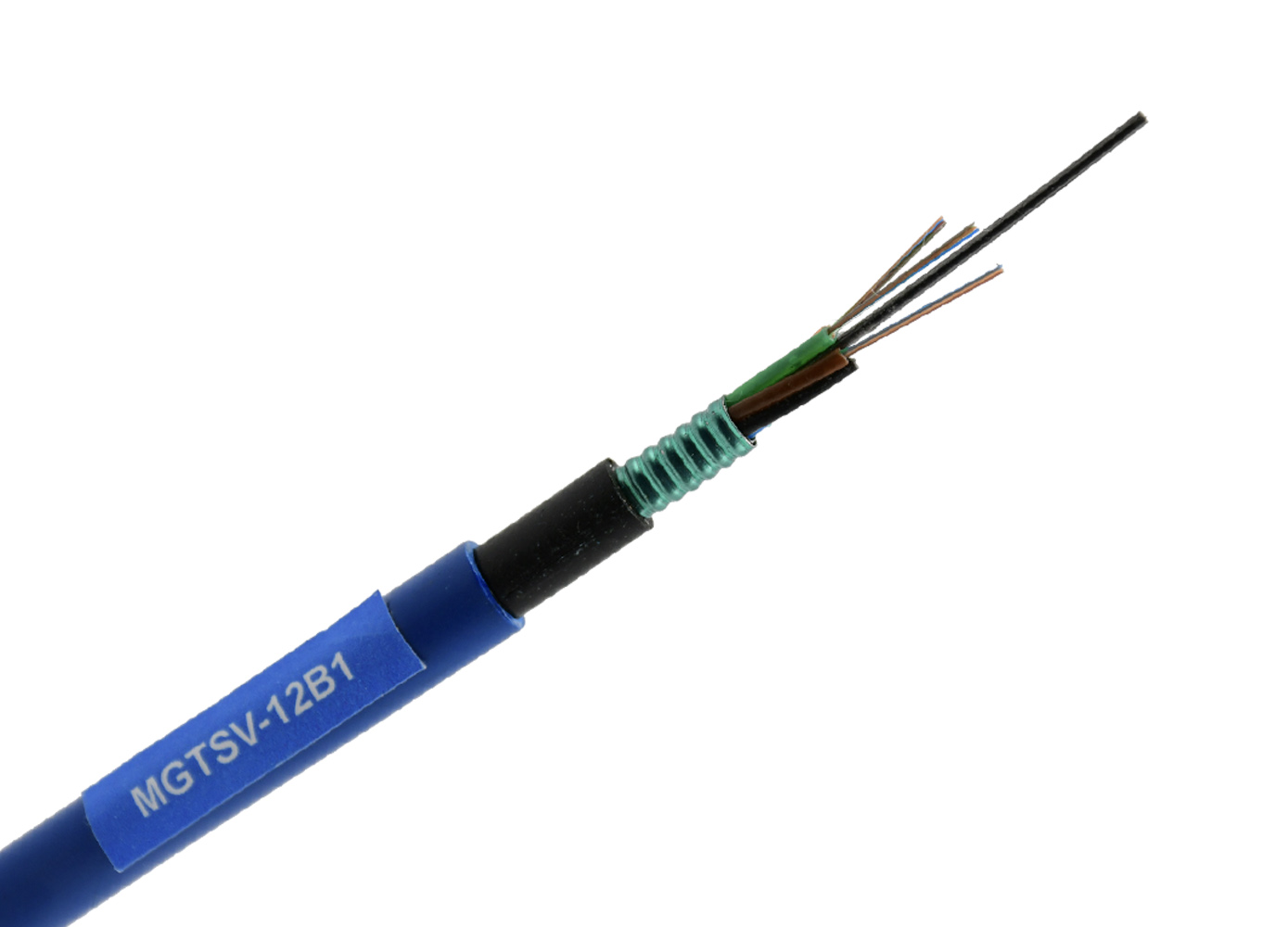

mgtsv矿用光缆

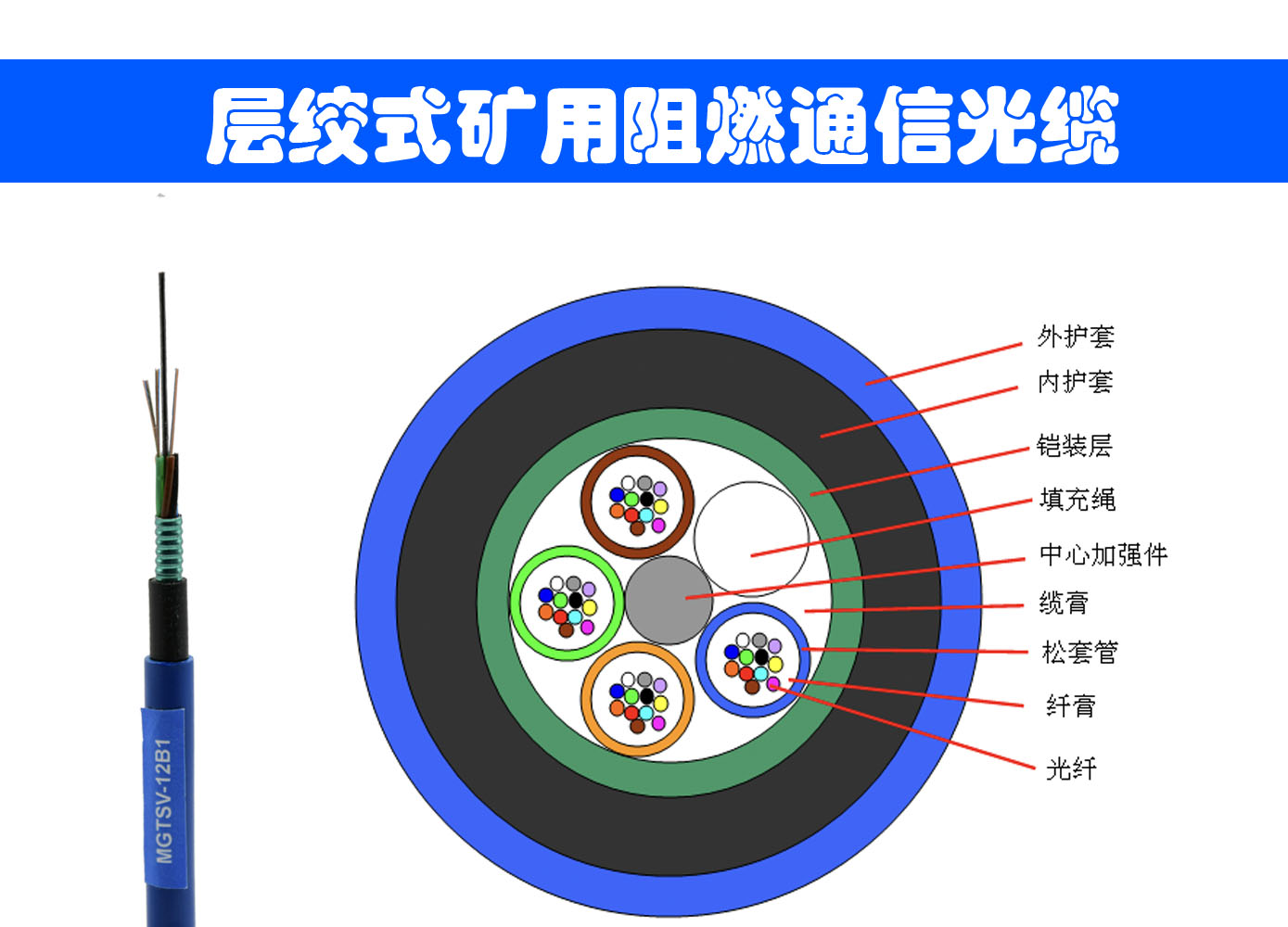

标准矿用阻燃用光缆是将光纤套入高模量塑料制成的束管中,管内充满阻水化合物。中心加强钢丝,钢-聚乙烯粘结加强内护套,生产中束管和护套间填充高密度阻水无纺布或阻水油膏,再外包蓝色阻燃CMR.
咨询热线:19843059638
产品说明

矿用光缆特点 矿用光缆生产厂家 矿用光缆电缆型号

mgtsv矿用光缆 , mgtsv矿用光缆与mgts的区别 , mGTsv_24B , mGTsv-2B1能用测温光纤吗? , mGTsv_24B价格 , mGTsv_24B是啥电缆? , mgtsv矿用光缆型号含义 , mgtsv矿用光缆执行标准 , mgtsv矿用光缆熔纤要求 , mgtsv矿用光缆外观要求 , mgtsv矿用光缆PVC标准 , mgtsv矿用光缆结构 , 矿用光缆型号的字母含义 , 矿用通信光缆型号 , 矿用光缆生产厂家



mgtsv型号含义

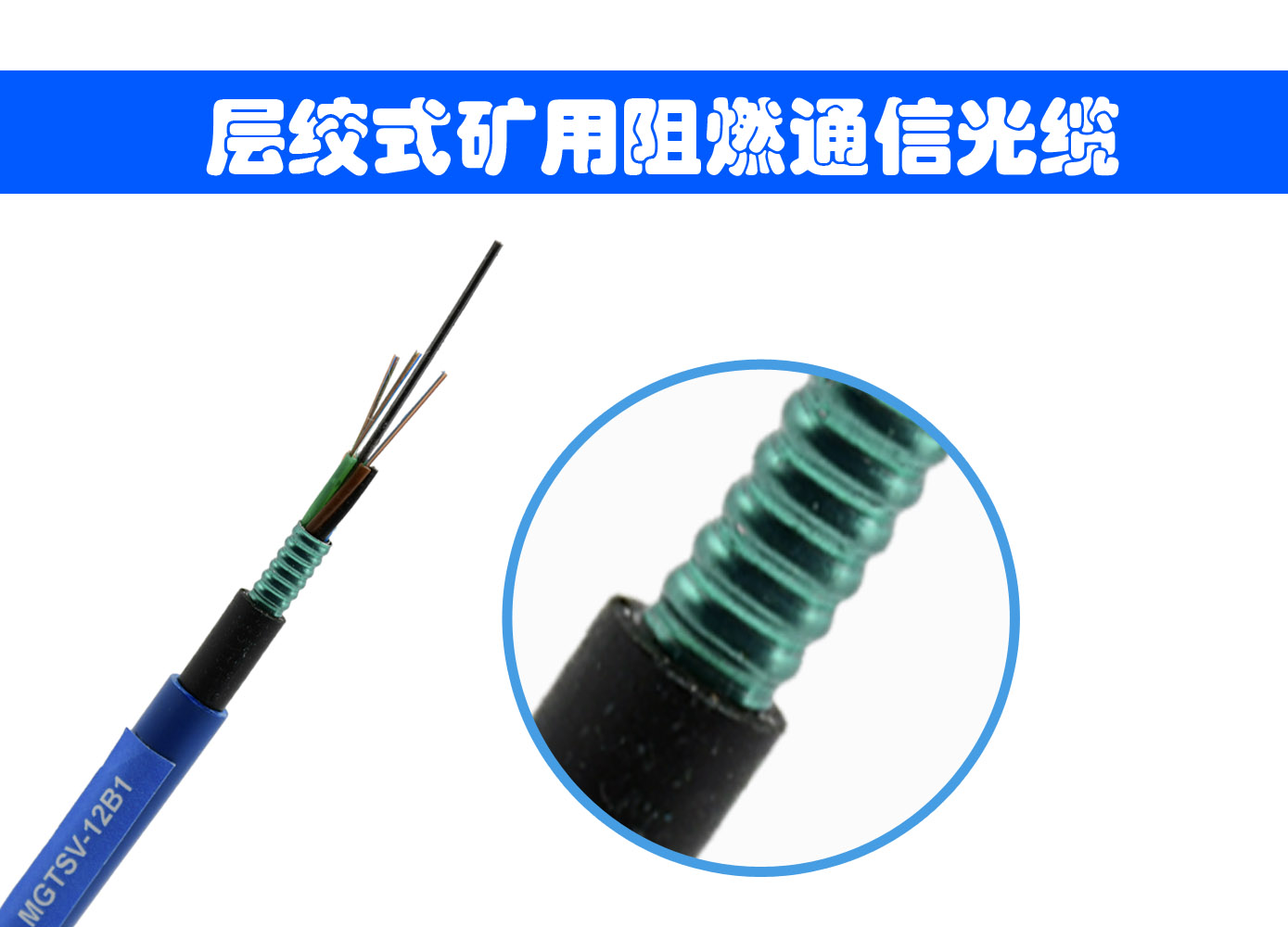

全截面阻水结构,双面覆膜钢带纵包,确保良好的阻水性能和抗侧压力

独特的套管设计,使套管具有良好的柔韧性和抗侧压性能

精确的余长控制工艺,使光缆具有优异的机械和环境性能

松套管内填充特种油膏,对光纤进行关键性保护

磷化钢丝中心加强构件模量高、耐腐蚀

CMR护套使得光缆具有良好的阻燃性能

具有优越的抗拉性能便于安装敷设

产品使用寿命30年以上





mgtsv光缆规格

标准矿用阻燃用光缆是将光纤套入高模量塑料制成的束管中,管内充满阻水化合物。中心加强钢丝,钢-聚乙烯粘结加强内护套,生产中束管和护套间填充高密度阻水无纺布或阻水油膏,再外包蓝色阻燃CMR.





mgtsv矿用光缆执行标准

执行标准:GB/T28518-2012

应用范围:矿用井道

敷设方式:管道

工作温度:-40℃~+70℃

弯曲半径:静态10倍光缆直径、动态20倍光缆直径





mgtsv矿用光缆参数

mgtsv矿用光缆参数
光缆芯数 光缆结构 光缆松套管内

最大光纤芯数

光缆重量

(kg/km)

2-30 1+5 6 115
32-60 1+5 12 127
62-72 1+6 12 152
74-84 1+7 12 167
86-96 1+8 12 180
98~108 1+9 12 199
110~120 1+10 12 217
122~132 1+11 12 234
134~144 1+12 12 252
146~216 1+6+12 12 255
218~288 1+9+15 12 310
允许拉力(N)短期 ≥1500N
允许拉力(N)长期 ≥600N
允许压扁力-短期 ≥1000(N/100mm)
允许压扁力-长期 ≥300(N/100mm)





光缆环境性能

试验项目 试验方法
温度循环试验 a.温度台阶:+20℃、-40℃、+70℃、+20℃;

b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环;

渗水试验 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆,8小时不渗水。
光缆外护套

绝缘电阻

光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ•km(直流500伏测试)。
介电强度 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆,要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。
滴流试验 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。
单根垂直燃烧试验 单根护套在燃烧柜中,上支架下缘和炭化部分起始点之间的距离大于50mm,燃烧向下延伸至距离上支架的下缘大于540mm。
